メナメナです。今回は電気工事士向けに、クランプメーターの選び方を整理しました。
この記事は、電気工事士として現場でクランプメーターを使っている方、またこれから1台目を選ぼうとしている方向けに書いています。
機種の性能を並べて比較するのではなく、ご自身が普段どんな作業をしているか(低圧配線の日常点検なのか、太陽光のDC回路なのか、高圧受電設備の周辺なのかなど)から必要なスペックを決め、そのスペックに当てはまる機種を判定できるようにすることが、この記事の目的です。
クランプメーターは「機種」より先に、ご自身の作業条件を決める
クランプメーターは、AC専用かAC/DC対応か、True RMS対応か、CAT規格がいくつか、といったスペックの組み合わせで性能が決まります。どの機種がいいかを先に探すと、スペックの違いが多すぎて選びにくくなります。先に「ご自身がどんな作業で、何を測る必要があるか」という作業条件を決めてから、必要なスペックを満たす機種を絞り込むほうが、遠回りになりません。
結論早見表｜作業内容→必要スペック→該当機種
ご自身の作業内容に近い行を見つければ、必要なスペックと該当する機種の候補がわかります。各機種の詳しい根拠は、このあとのスペックごとの解説と商品カードの節にまとめています。
| 作業内容(読者の状況) | 必要スペック | 該当機種(本記事で紹介) |
|---|---|---|
| 低圧屋内配線・動力盤の日常的なAC電流点検 | AC専用で十分、CAT III 600V程度、軽量・携行性重視 | HIOKI 3280-10F |
| 動力盤・大電流設備(大型モーター等)のAC点検 | 大電流レンジ(1000A超)、AC専用で良い | HIOKI CM4141-50 |
| 太陽光パネルのストリング電流・バッテリー点検(DC回路) | DC電流対応が必須、CAT III 600V以上が望ましい | 入門:三和 DCM400AD／本格:HIOKI CM4371-50・FLUKE 377FC/CN |
| インバータ機器・サイリスタ負荷など歪み波を含む回路の測定 | 真の実効値(True RMS)測定が必須 | FLUKE 325／HIOKI CM4371-50／FLUKE 377FC/CN |
| 漏れ電流調査(IoT機器・老朽配線の絶縁劣化診断等) | mA単位の分解能を持つリーククランプが必要 | 共立電気計器 MODEL2433R |
| 高圧受電設備周辺(キュービクル・配電盤1次側など)での作業 | CAT IV対応機種が必須 | FLUKE 377FC/CN |
| 制御盤内の細線・狭い配線間の点検 | 最大導体径が小さい(φ16mm程度)コンパクト機 | カスタム C-01S |
早見表の読み方｜判定の具体例2つ
早見表を実際にどう使うか、2つの作業条件で判定の流れを解いてみます。
例1: 動力盤で大型モーターのAC電流を点検したい
測定対象がAC電流で、大型モーターなど1000Aを超える大電流が想定される場合、必要なのは「大電流レンジのAC専用機」です。早見表の2行目に当てはまり、HIOKI CM4141-50(AC60.00A〜2000A、3レンジ)が候補になります。
例2: 太陽光パネルのストリング電流を点検したいが、インバータ側の歪み波も気になる
DC回路を測る必要があるため、まずAC/DC対応が必須条件になります。これだけなら入門帯の三和 DCM400ADで様子を見る選択もありますが、インバータの歪み波まで正確に見たい場合は、True RMS対応かつCAT等級も高いHIOKI CM4371-50やFLUKE 377FC/CNのような本格機を検討する判定になります。
スペックは何のためにあるのか｜スペック→用途の変換
早見表の「必要スペック」欄が、具体的にどういう場面でどう効くのかを、スペック軸ごとに解説します。スペックを並べて覚えるのではなく、ご自身の作業条件に当てはめて読んでください。
① AC専用か、AC/DC対応か
太陽光パネルのストリング電流やバッテリーなど、DC回路を測る必要がある場合はAC/DC対応のクランプメーターが必須です。AC専用機はクランプで検出できる電流の種類がAC(交流)に限られるため、DC回路の測定にはそもそも使えません。逆に、測定対象がAC回路だけで確定しているなら、AC専用機で十分で、AC/DC対応機より本体がシンプルで軽量な傾向があります。
② 電流レンジ(定格上限)
動力盤や大型モーターなど、1000Aを超える大電流を測る場面では、レンジの上限が低い機種では測定自体ができません。HIOKI CM4141-50のようにAC60.00A〜2000Aまで測れる機種が必要です。反対に、低圧屋内配線の日常点検のように数十A〜1000A程度の範囲しか扱わないなら、そこまでの大電流レンジは必要なく、HIOKI 3280-10Fのような薄型・軽量な機種のほうが日常的な携行に向いています。
③ True RMS(真の実効値)対応
インバータやサイリスタ負荷のように波形が歪む回路を測る場合、平均値整流方式の機種では正確な値を示せないことがあります。FLUKE 325やHIOKI CM4371-50のようにTrue RMS(真の実効値)に対応した機種を選ぶ必要があります。測定対象が歪み波を含まない一般的なAC回路だけであれば、True RMS対応は必須ではありません。
④ CAT規格(安全区分)
CAT規格は、測定する電路がどれだけ高いエネルギーを持つ場所かを示す安全上の区分です。共立電気計器の安全規格解説では、CAT IIIは「直接配電盤から電気を取込む機器の1次側及び分岐部からコンセントまでの電路」、CAT IVは「引込み線から電力量計及び1次過電流保護装置(配電盤)までの電路」とされています。キュービクルや配電盤1次側など高圧受電設備の周辺で作業する場合は、CAT IV対応機種が必須です。低圧屋内配線の点検であれば、CAT III程度の機種でも安全マージンを確保できます。CAT等級は数字が大きいほど上位互換ではなく、ご自身が作業する電路の区分以上の等級を持つ機種を選ぶことが前提になります。
⑤ 分解能(mA単位)
IoT機器や老朽化した配線の絶縁劣化を調査する漏れ電流測定では、A単位ではなくmA単位の分解能が必要です。共立 MODEL2433Rは最小分解能0.01mAで、AC40/400mA/400Aの3レンジを切り換えて使用できます。通常の負荷電流(A単位)だけを測る用途では、ここまでの分解能は必要ありません。
⑥ 最大導体径
制御盤内の細線や狭い配線間を測る場合、クランプ口の開口部が大きい機種では挟み込みにくく、誤測定の原因になります。カスタム C-01Sは最大測定導体径がφ16mmとコンパクトで、狭い場所での点検に向いています。動力盤の太いケーブルを測る用途では、逆にこのサイズでは挟めないため、φ55mm対応のHIOKI CM4141-50のように開口部が大きい機種が必要になります。
条件別、該当するクランプメーター
早見表とスペック解説を踏まえ、判定の流れ順(低圧の日常点検→大電流AC→DC/歪み波→漏れ電流→狭所)で8機種を紹介します。

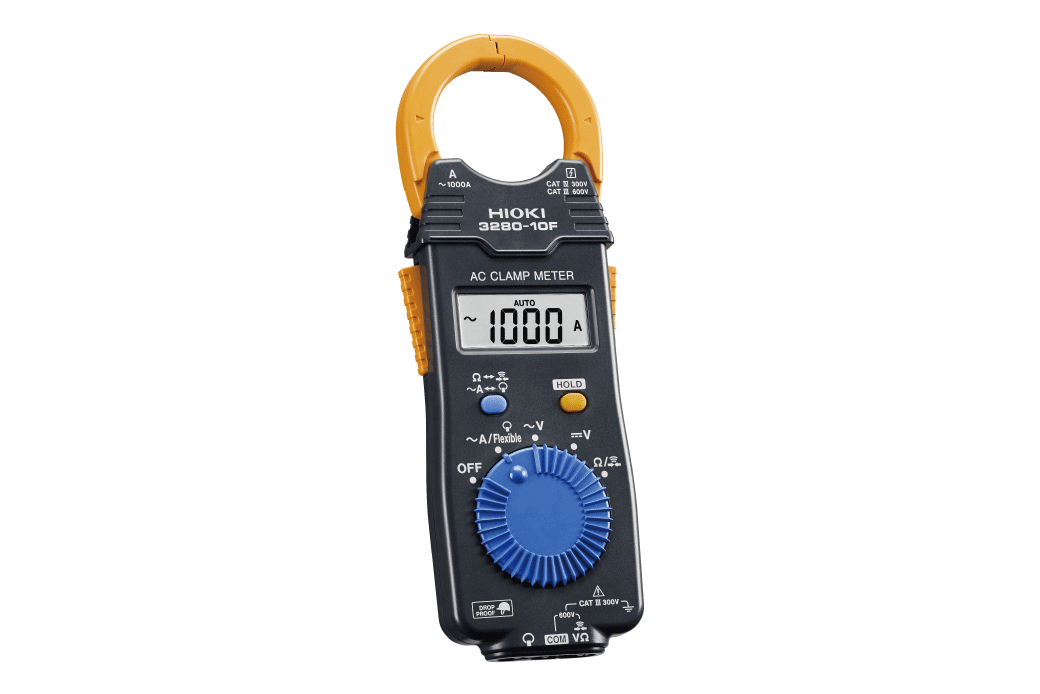

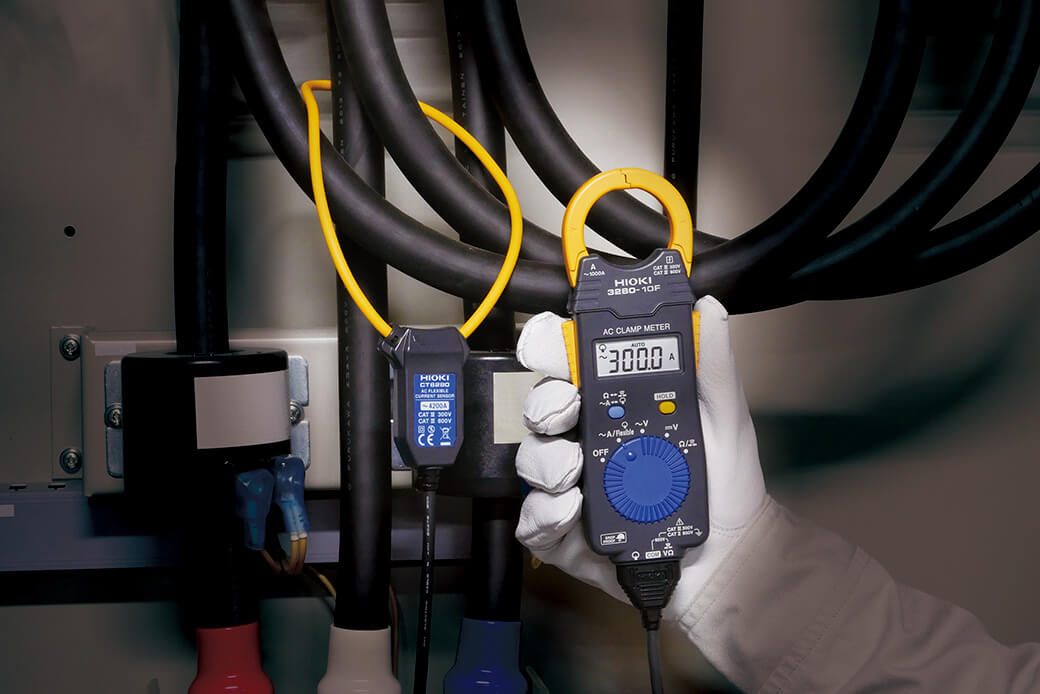

HIOKI 3280-10F ACクランプメータ
メナ低圧配線の日常点検をメインにするなら、まずこの1台で足りることが多いです。
低圧の屋内配線や動力盤を日常的にAC電流だけ点検するなら、まずこの機種で十分です。公式仕様では42.00A〜1000Aを3レンジ(50Hz〜60Hz、平均値整流)で測定でき、基本確度は±1.5%rdg.±5dgt.です。CAT等級は電流側がCAT IV 300V/CAT III 600V、電圧側がCAT III 300V/CAT II 600Vで、低圧配線の点検には十分な安全マージンがあります。
本体は薄型(57×175×16mm)で軽く、日常点検向けです。DC電流や歪み波の多い波形には対応していない(平均値整流方式)ため、太陽光のDC回路やインバータ機器が主な用途ならDC/True RMS対応機種を検討してください。

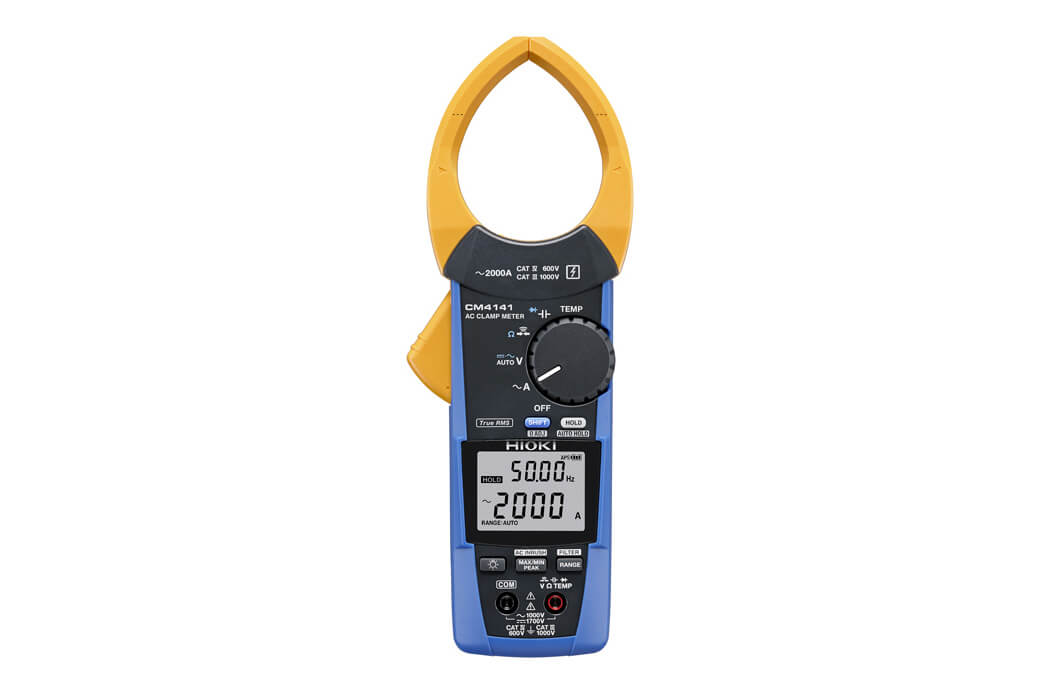

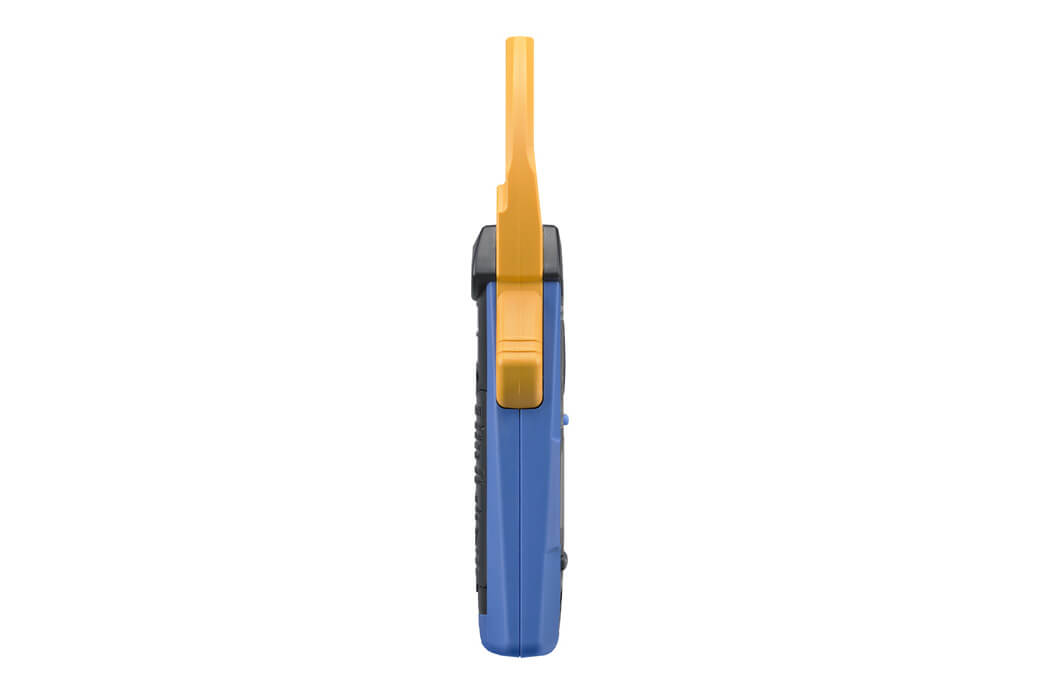

HIOKI CM4141 ACクランプメータ
メナ動力盤で大電流のAC設備を点検するなら、レンジの大きさがそのまま判定基準になります。
動力盤や大型モーターなど、1000Aを超えるような大電流のAC設備を点検する場合は、この機種のレンジが必要になります。公式仕様ではAC60.00A〜2000Aを3レンジ(45Hz〜1kHz、True RMS)で測定でき、最大導体径はφ55mmと太いケーブルにも対応します。
AC専用機のため、太陽光のDC回路やバッテリーの点検には使えません。取得した公式情報の抜粋ではCAT等級の明記が確認できなかったため、本記事では断定していません。高圧受電設備周辺での使用なら、CAT IV対応機を検討してください。

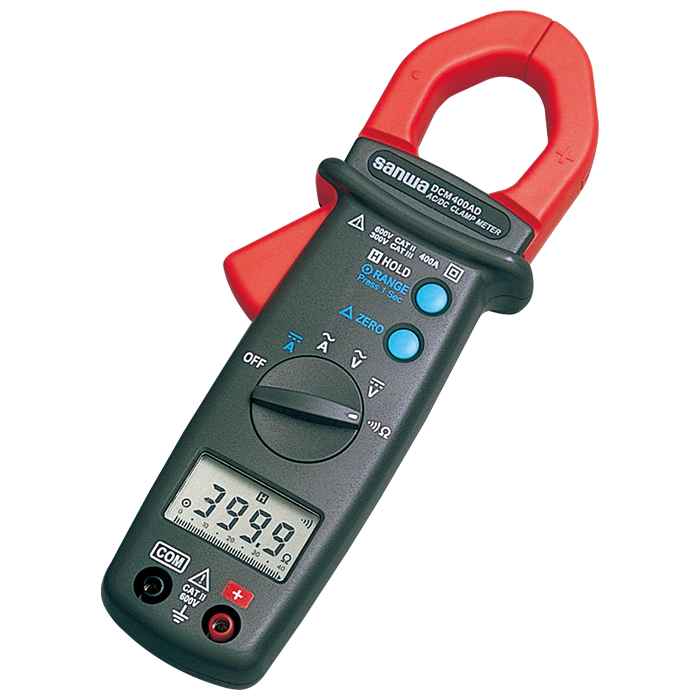

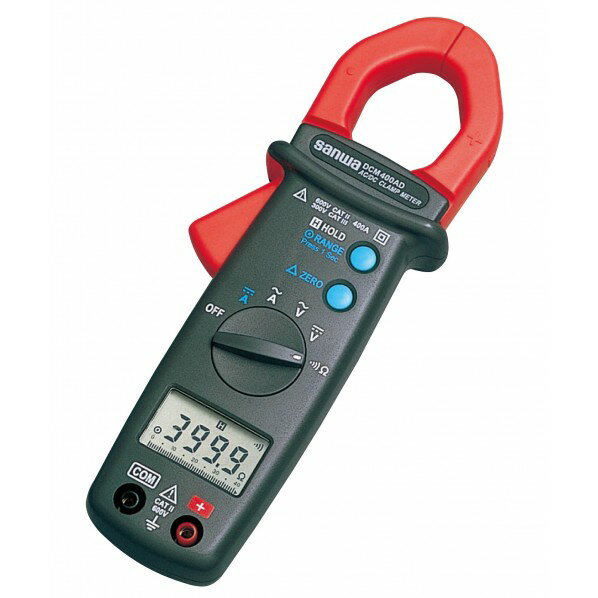

三和電気計器 DCM400AD クランプメータ
メナ太陽光やバッテリーのDC回路をまず測れるようにしたい、という段階に向いています。
太陽光パネルのストリング電流やバッテリーを点検するには、まずDC電流に対応したクランプメーターが必要です。この機種は40A/400Aの直流および交流電流測定に対応し、安全規格はIEC1010 CAT II 600V/CAT III 300V適合です。
DC/AC両用クランプの入門帯の位置づけで、まずDC回路を測れるようにしたい段階に向いています。インバータやパワーコンディショナ周辺まで本格的に見たい場合は、次のTrue RMS対応機種を検討してください。

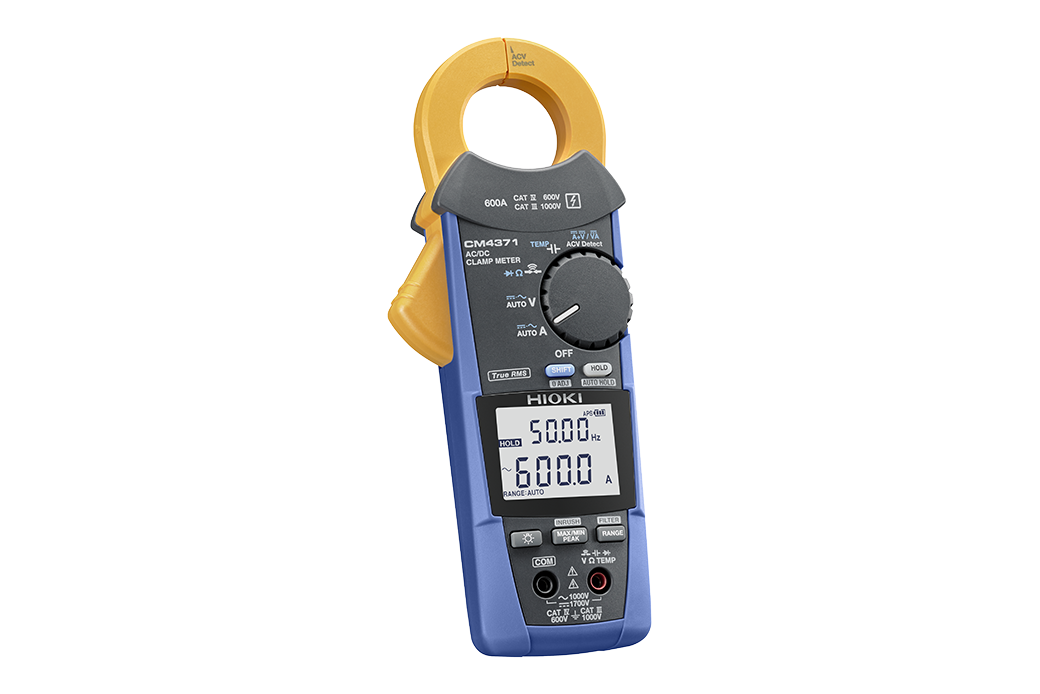

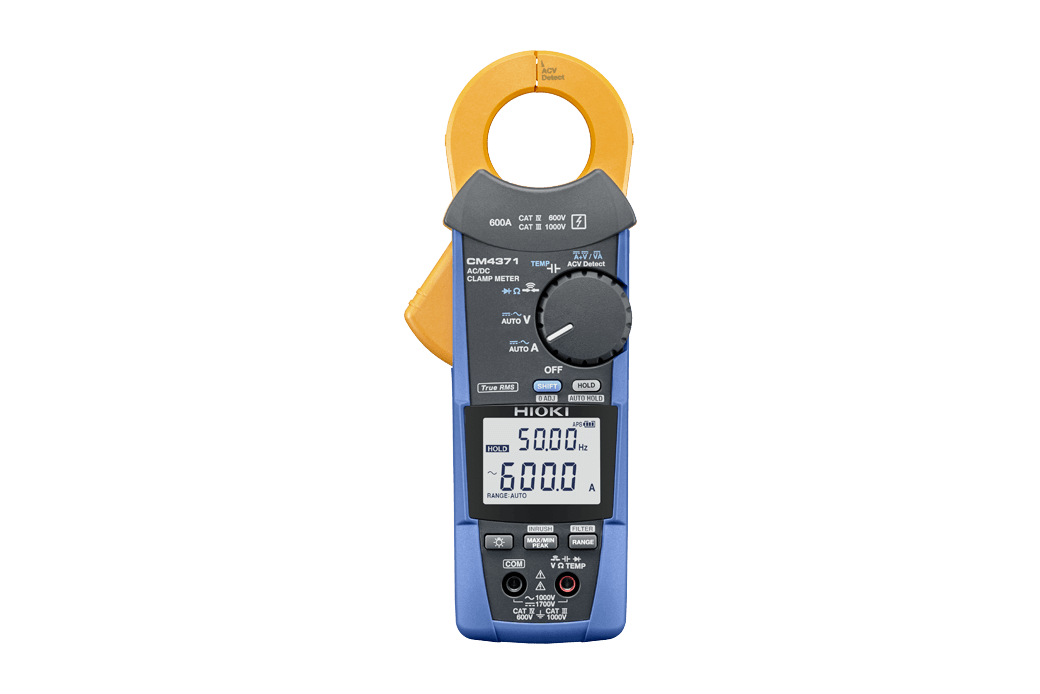

HIOKI CM4371 AC/DCクランプメータ
メナDC回路と歪み波の両方を1台でカバーしたい、本格段階の判定になります。
太陽光のDC回路やインバータ機器など歪み波を含む回路まで本格的に点検したい場合の機種です。公式仕様では10Hz〜1kHzの範囲で真の実効値整流(True RMS)による測定に対応し、クレストファクタ仕様(20.00Aレンジで7.5、600.0Aレンジで3以下)からも歪み波への対応が確認できます。CAT等級はCAT IV 600V/CAT III 1000Vです。
DC電流とTrue RMSの両方に対応するため、太陽光のDC回路点検とインバータの歪み波点検を1台でカバーしたい場合の選択肢です。AC専用機より点検範囲が広い分、価格帯は上がります。

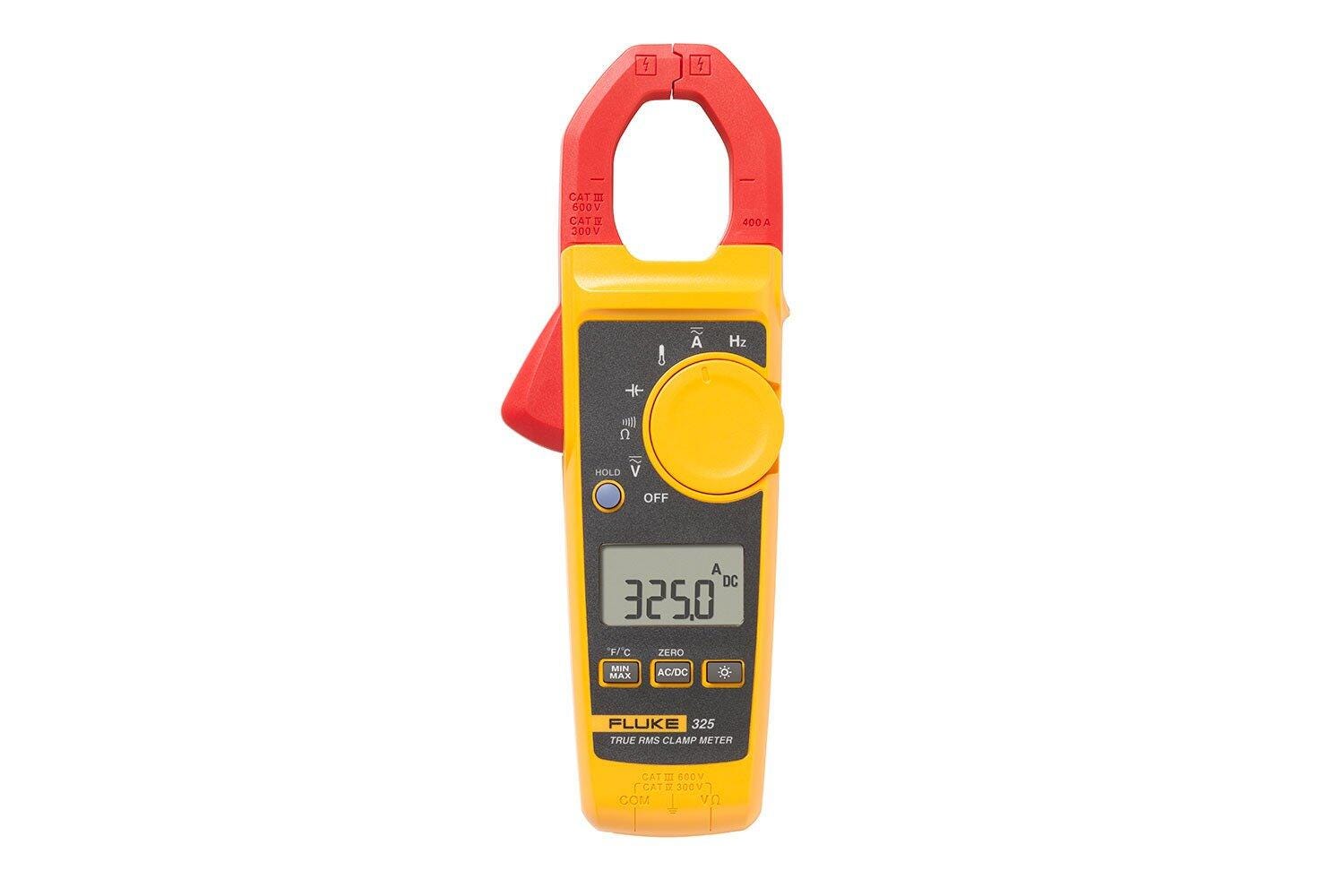

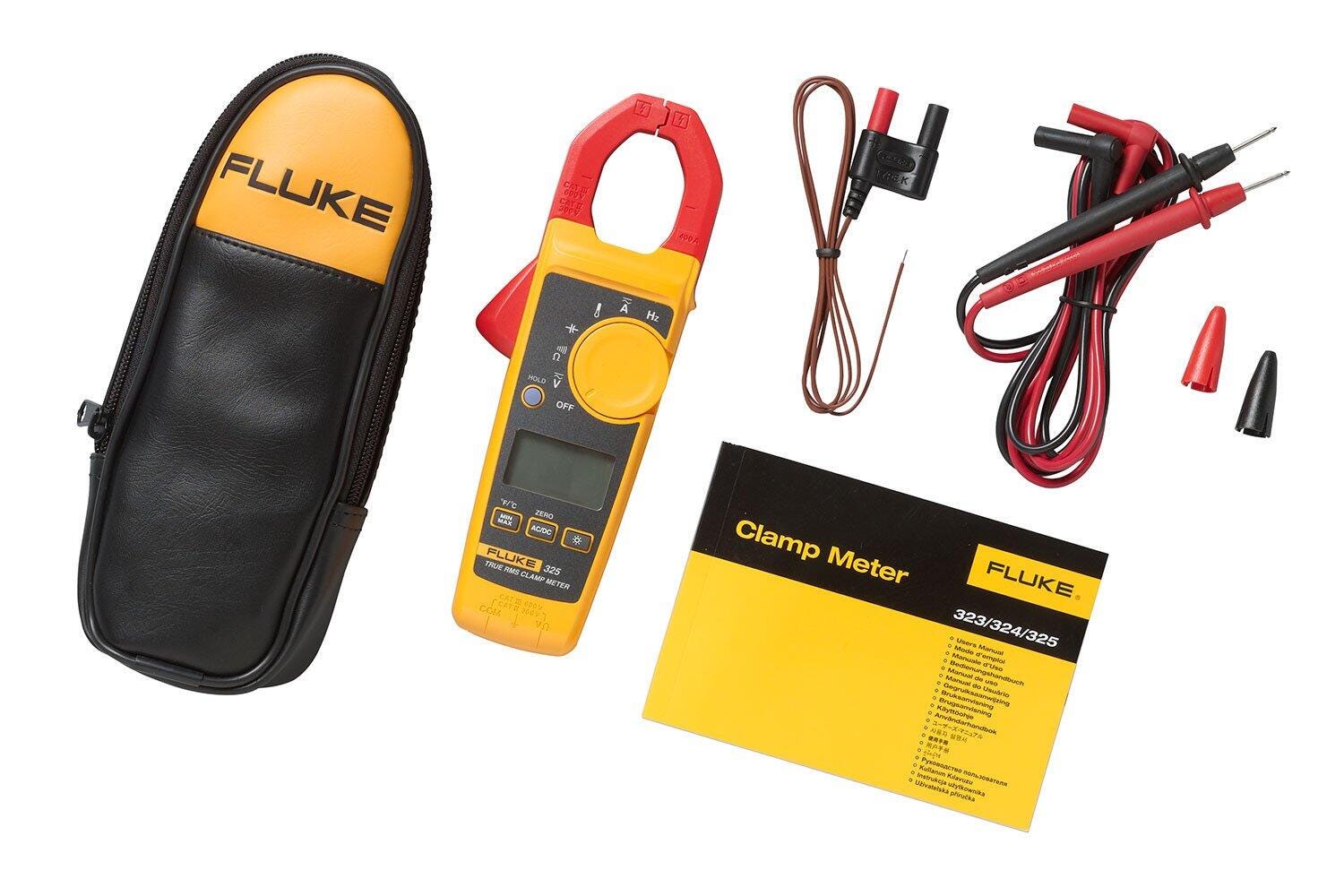

FLUKE 325 True RMSクランプメータ
メナ現場で汎用的に使う1台として、電流以外の測定機能もまとめて欲しい場合に向いています。
インバータやサイリスタ負荷など歪み波を含む回路を、AC/DC問わず現場で汎用的に点検したい場合の機種です。公式仕様ではAC/DC電流を最大400Aまでクランプ口で測定でき、True-rms方式でAC/DC電流・電圧・温度・周波数の測定に対応します。CAT等級はCAT III 600V/CAT IV 300Vです。
温度や周波数の測定機能も備え、電流測定以外の確認も1台で済ませたい現場に向いています。CAT IVの定格は300Vのため、CAT IV 600V相当が必要な高圧受電設備では、次の機種を検討してください。

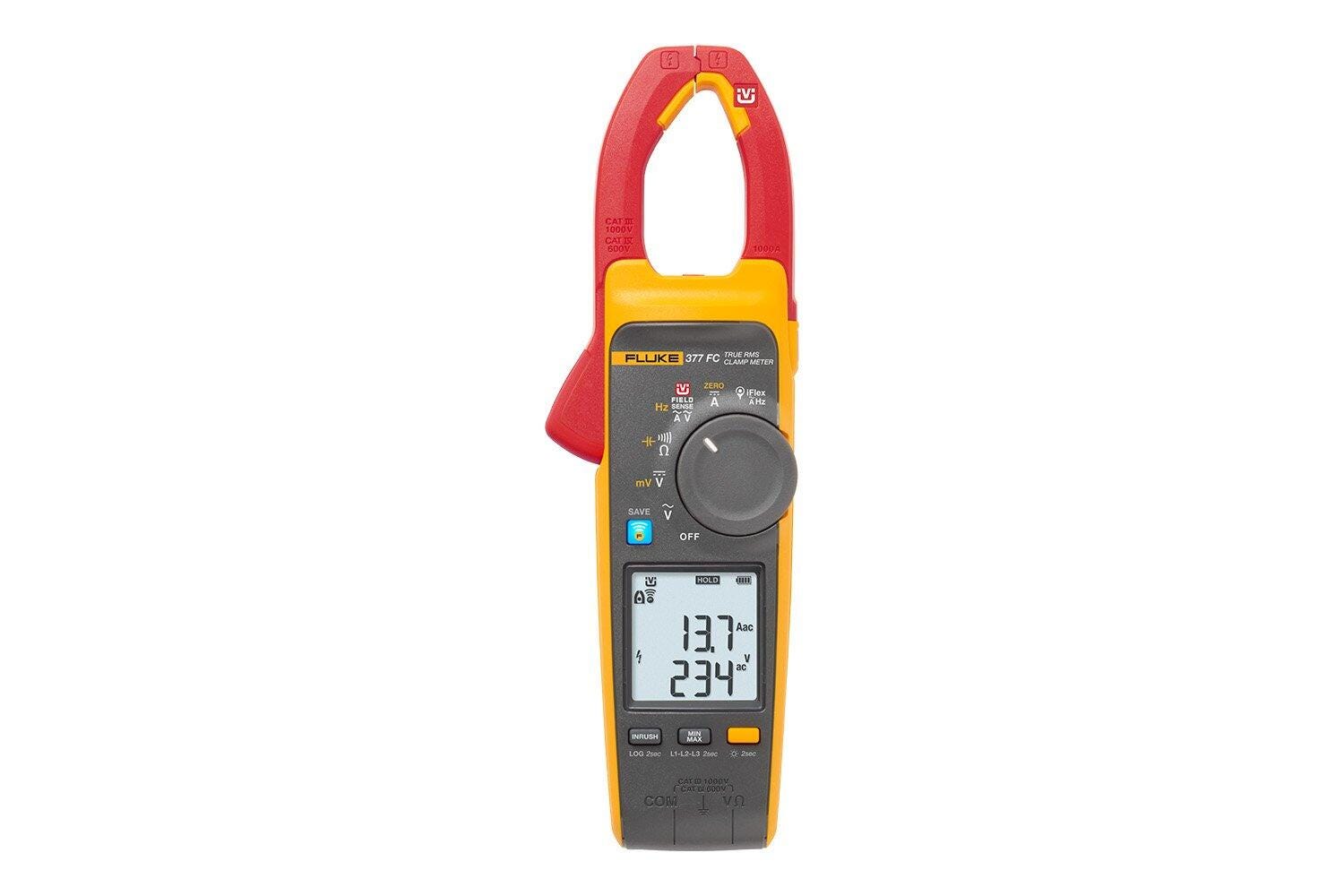

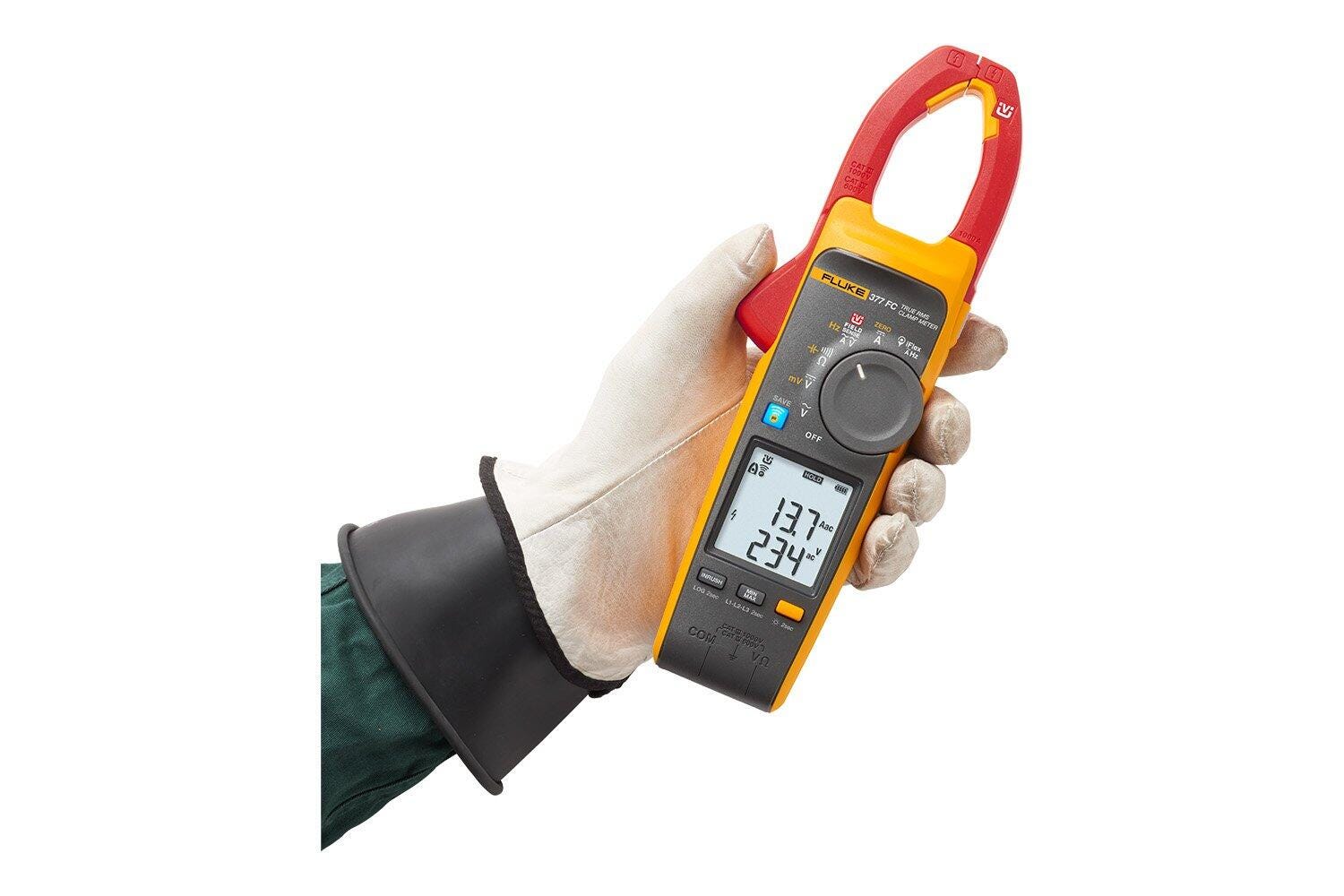

FLUKE 377FC/CN True-RMS AC/DCクランプメータ
メナ高圧受電設備周辺の作業では、CAT等級が選定の最優先条件になります。
キュービクルや配電盤1次側など高圧受電設備の周辺で点検する場合は、CAT IV対応機種が必須になります。共立電気計器の安全規格解説によれば、CAT IVは「引込み線から電力量計及び1次過電流保護装置(配電盤)までの電路」が対象です。この機種は公式仕様でCAT III 1000V/CAT IV 600Vの安全規格に対応し、FieldSense技術による非接触電圧測定にも対応します。
高圧受電設備周辺・歪み波・非接触電圧確認をまとめて1台でカバーしたい本格的な現場向けです。

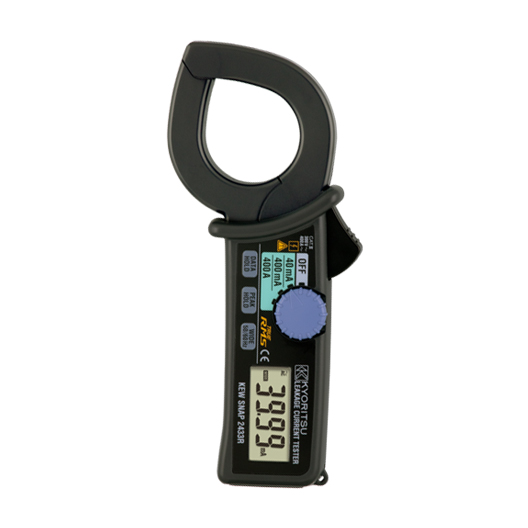

共立電気計器 MODEL2433R 漏れ電流クランプメータ
メナ漏れ電流を調べたい場合は、通常のクランプメーターとは分解能の桁が違う機種が必要です。
IoT機器や老朽化した配線の絶縁劣化を調査する漏れ電流測定には、mA単位の分解能を持つリーククランプが必要です。この機種は最小分解能0.01mAで、AC40/400mA/400Aの3レンジを切り換えて使用でき、歪んだ波形やサイリスタ波形でも正確に測定できる真の実効値表示に対応します。安全規格はIEC61010-1 CAT III 300Vです。
漏れ電流(mA単位)と通常の負荷電流(A単位)を1台で測定できるため、絶縁劣化の調査と通常点検を兼ねたい場合に向いています。CAT IVが必要な高圧受電設備周辺での使用は想定されていません。

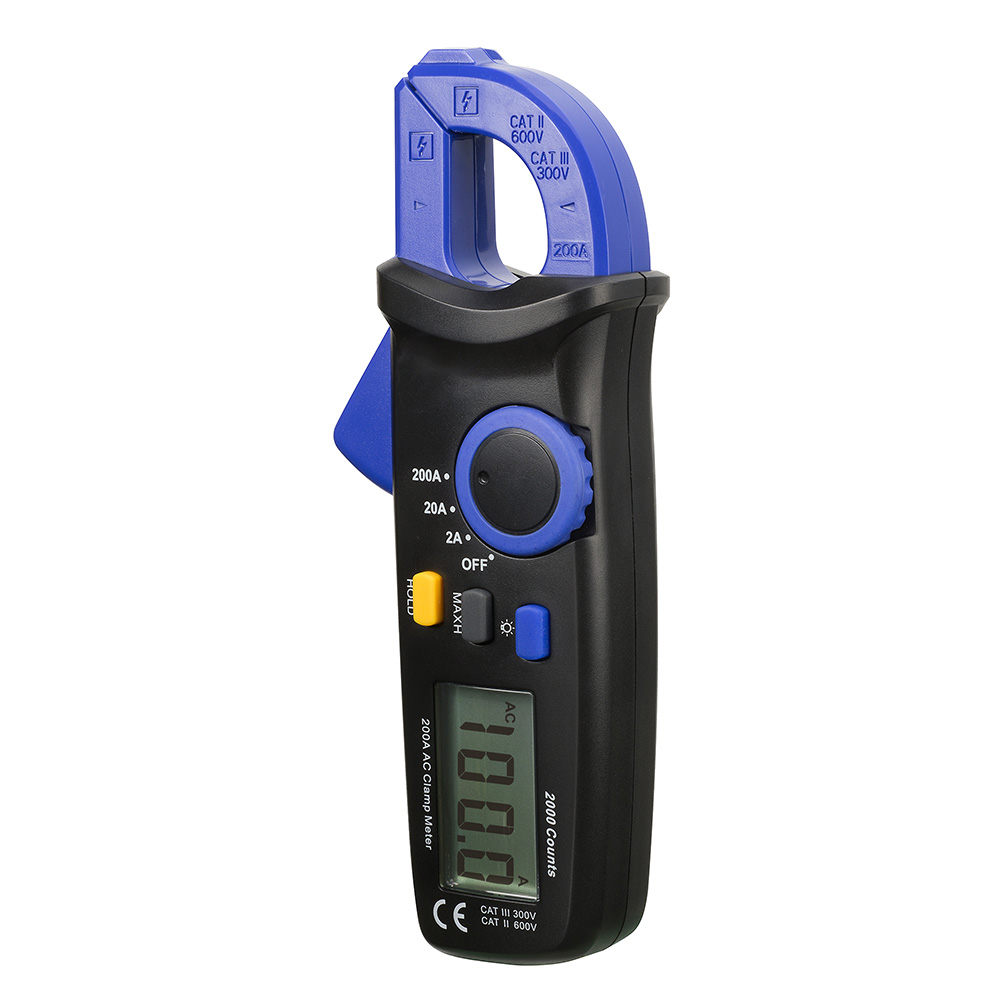

カスタム C-01S ACクランプメータ
メナ制御盤内の細線を挟みたいだけなら、クランプ口の小ささが決め手になります。
制御盤内の細線や狭い配線間を点検する場合、クランプ口が大きい機種では挟み込みにくく誤測定の原因になります。この機種は最大測定導体径がφ16mmとコンパクトで、狭い場所での点検に向いています。安全規格はIEC61010-1 CAT II 600VAC/CAT III 300VACです。
AC専用・小電流レンジ中心のため、動力盤の大電流点検や太陽光のDC回路点検には使えません。制御盤内の狭所点検に絞って選ぶ機種です。
買う前に確認しておきたいこと
クランプメーターを選ぶ前に、ご自身が作業する電路がCAT規格のどの区分に当たるかを先に確認してください。共立電気計器の安全規格解説では、CAT IIは「コンセントに接続する電源コード付機器の電気回路」、CAT IIIは「直接配電盤から電気を取込む機器の1次側及び分岐部からコンセントまでの電路」、CAT IVは「引込み線から電力量計及び1次過電流保護装置(配電盤)までの電路」とされています。CAT等級は数字が大きい機種を選べば常に安全というものではなく、ご自身が作業する電路の区分以上の等級を満たしているかを確認することが前提になります。
よくある質問
AC専用クランプとAC/DC対応クランプ、どちらを選べばいいですか？
測定対象がAC回路だけであればAC専用機で十分です。太陽光のDC回路やバッテリーなど、DC電流を測る必要がある場合はAC/DC対応機を選んでください。
True RMS対応と非対応で何が変わりますか？
インバータやサイリスタ負荷のように波形が歪む回路では、平均値整流方式の機種は正確な値を示せないことがあります。歪み波を含む回路を測る場合はTrue RMS対応機種を選んでください。
CAT規格はどうやって確認すればいいですか？
作業する電路がどの区分に当たるかを先に確認し、その区分以上のCAT等級を持つ機種を選んでください。区分の定義は本記事の「買う前に確認しておきたいこと」にあります。
漏れ電流を調べたいのですが、通常のクランプメーターでも代用できますか？
通常のクランプメーターは分解能がA単位のため、mA単位の漏れ電流は検出できません。漏れ電流を調べる場合は、mA単位の分解能を持つリーククランプを選んでください。
まとめ
クランプメーターを選ぶときは、まずご自身の作業条件(低圧配線の日常点検か、大電流のAC設備か、太陽光のDC回路か、高圧受電設備周辺か、漏れ電流調査か、制御盤内の狭所点検か)を決め、そこから必要なスペック(AC/DC対応・電流レンジ・True RMS・CAT規格・分解能・最大導体径)を導き、該当する機種を判定する、という順番で考えてみてください。機種同士の横並び比較を詳しく見たい場合は、関連記事もあわせてご確認ください。
