メナどうも、機械と電気の両方をこなすハイブリッドエンジニア、メナ(@menachite)です。今回は非接触検電器の比較です。
検電器は「通電しているかどうか」を確認する、電気工事で命に関わる最重要ツールの1つです。本記事は複数ブランドを横断した検電器専用の比較記事です。当ブログには他にHIOKI単一ブランドの計測器10選(検電器はそのうち2機種のみ)や、ビル管理向け計測器10選(検電器は1機種のみ埋込)がありますが、本記事は「検電器そのものを複数ブランドで比較したい」読者向けに独立して構成しています。
検電器と混同されやすいものに「検相器(相回転計)」がありますが、検相器は三相電源の相順を確認する別の測定器です。検相器の比較は別記事(検相器おすすめ比較)にまとめていますので、そちらもあわせてご覧ください。
今回は国産の三和電気計器(SANWA)2製品と、海外の計測器ブランドFLUKEの2製品、計4製品を実在確認の上で比較しました。価格帯は3,427円〜20,812円と幅があります。
結論：目的別おすすめ早見表
先に結論です。「まず1本、実技試験対策も兼ねて」なら三和KD3が価格・使いやすさのバランスが良く、「ケーブル切断作業中の誤切断を防ぎたい」なら工具装着型の三和KDP10が候補になります。「FLUKEのテスター・クランプメーターと機材を統一したい」ならFLUKE 1AC II、「海外ブランドを手頃に試したい」ならFLK-2AC/APACが選択肢です。
| 製品 | 検出電圧範囲 | 特徴 | 価格(税込目安) | こんな人におすすめ |
|---|---|---|---|---|
| 三和 KD3 | AC80〜600V | 感度切替(裸線/被覆線) | ¥3,427 | 最初の1本・実技試験対策 |
| 三和 KDP10 | AC60〜600V | 切断工具装着型 | ¥8,430 | ケーブル切断作業が多い人 |
| FLUKE 1AC II E2 | AC200〜1000V | Voltbeat自己診断 | ¥20,812 | FLUKE機材で統一したい人 |
| FLUKE FLK-2AC/APAC | AC90〜1000V | 発光のみ(ブザーなし) | ¥7,776 | 海外ブランドを試したい人 |
非接触検電器おすすめ4選

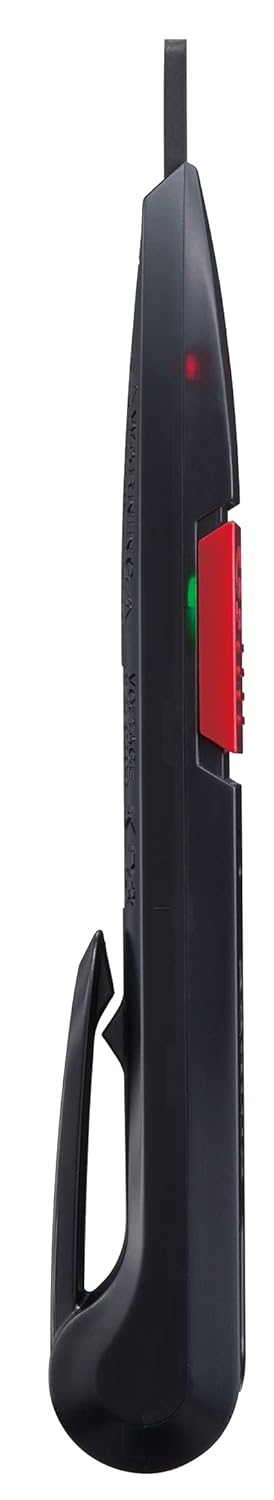

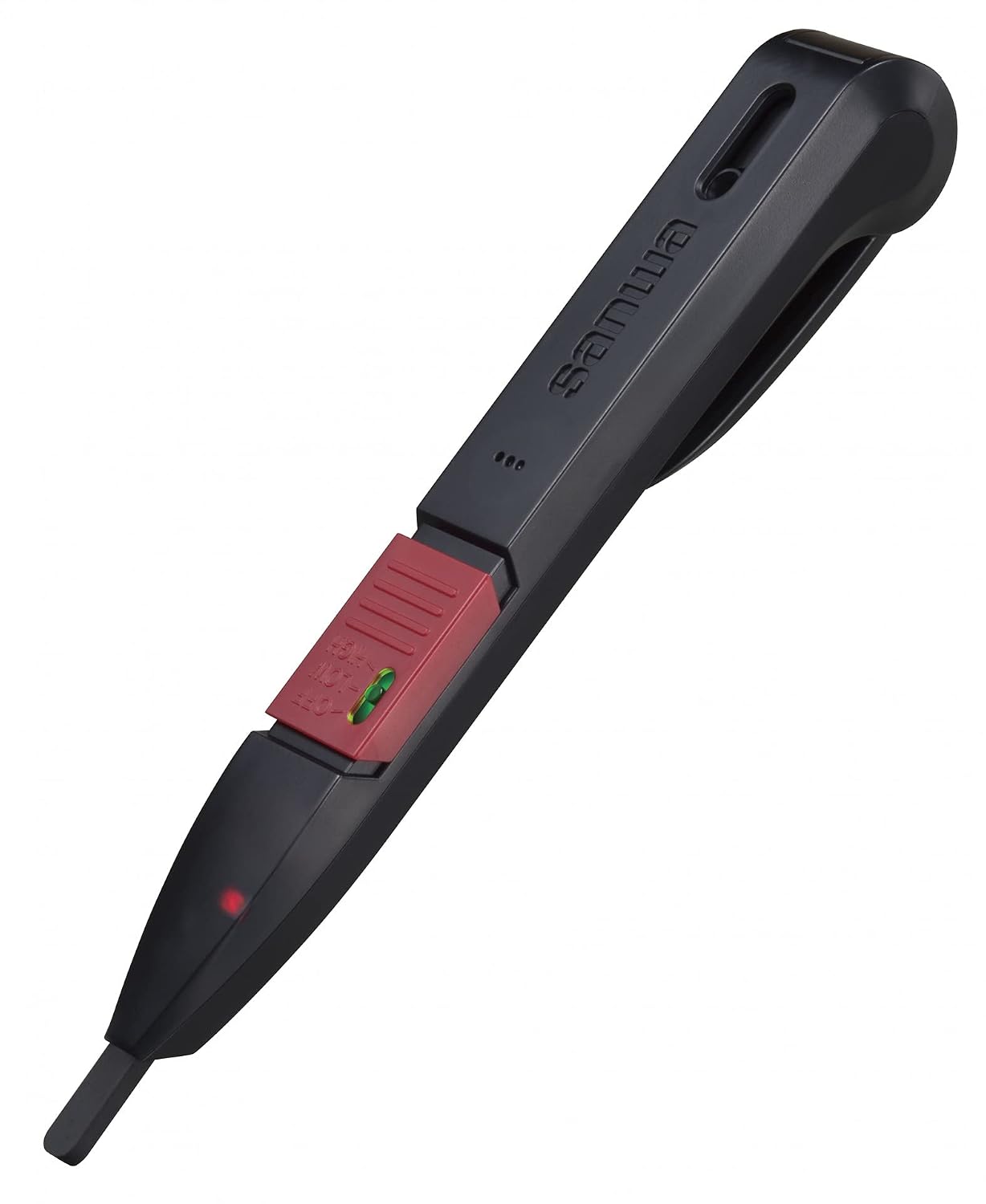

三和電気計器(SANWA) 低圧用検電器 KD3
メナ検電器の入門機として最初に選ぶならKD3です。感度切替式で裸線・被覆線どちらにも対応でき、電気工事士試験の実技対策にもそのまま使えます。
三和電気計器のKD3は、AC80〜600Vの低圧電路に対応した検電器です。感度切替式のため、被覆線(絶縁された電線)と裸線(むき出しの電線)の両方で検電できます。明るい赤色発光と大きなブザー音で通電を知らせるため、暗い配電盤内でも見落としにくい設計です。
検知子(先端部分)にゴム素材を採用しており、握りやすく耐久性も確保されています。電源LEDが常時点灯する安全設計で、電池切れによる誤検知(検電できないのに気づかない状態)を防げます。電源はLR44アルカリ電池2個で、ペン型のスリムなボディは腰袋に差しておいてもかさばりません。
価格は3,427円と、今回比較した4製品の中で最も手頃です。電気工事士の実技試験対策として最初の1本を揃えるなら、コストパフォーマンスの面でまず検討したいモデルです。

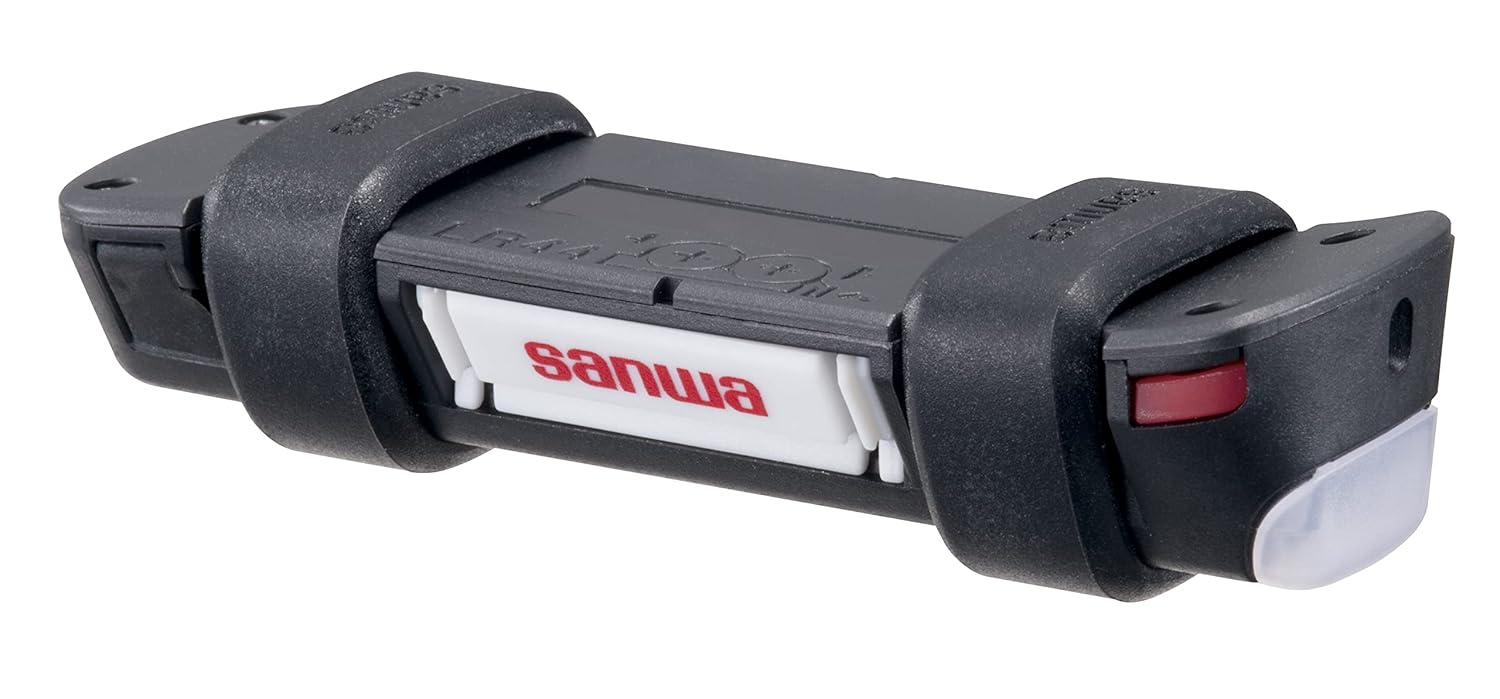

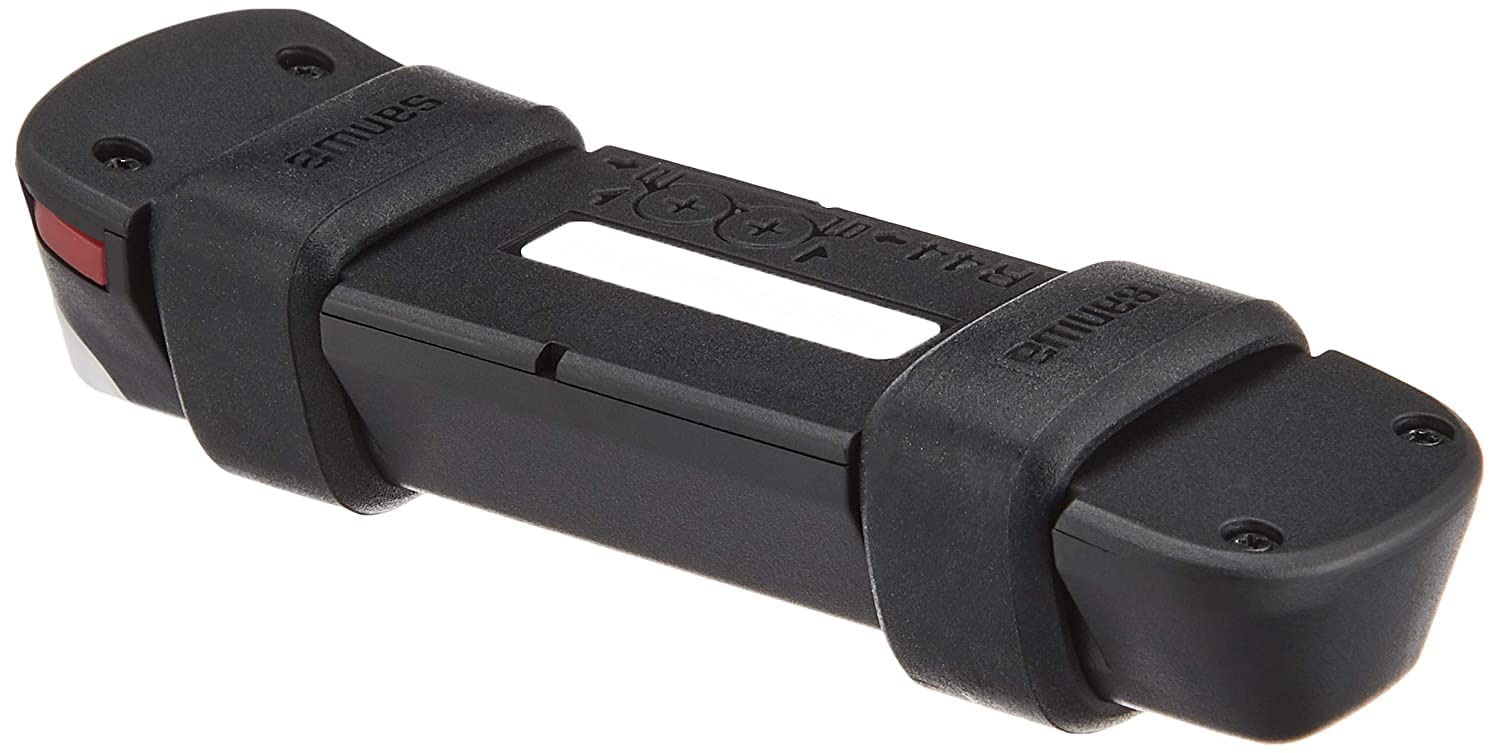

三和電気計器(SANWA) 活線センサ KDP10
メナKDP10は単体の検電器ではなく、ケーブルカッターなどの切断工具に後付けするタイプです。「うっかり通電中のケーブルを切ってしまう」事故を防ぐ設計思想が独特だと思います。
KDP10は三和電気計器の活線センサで、7〜8インチのケーブル切断工具のハンドル部に装着して使う点が他の検電器と大きく異なります。検出電圧はAC60〜600V(50/60Hz)で、被覆線(シールドされていないケーブル)の活線状態を断続音とLED発光で知らせます。
通常の検電器は「検電してから作業する」という2段階の手順が必要ですが、KDP10は切断工具に常時装着しておくことで、切断の瞬間に活線を検知して警告する運用ができます。電池寿命は約5ヶ月(スタンバイ状態)で、日常的に電線を切断する電気工事の現場で威力を発揮します。
価格は8,430円とKD3より高価ですが、単体の検電器とは用途が異なる「工具装着型」というニッチな立ち位置の製品です。ケーブル切断作業が多い現場では、通常の検電器と併用する形で導入を検討する価値があります。

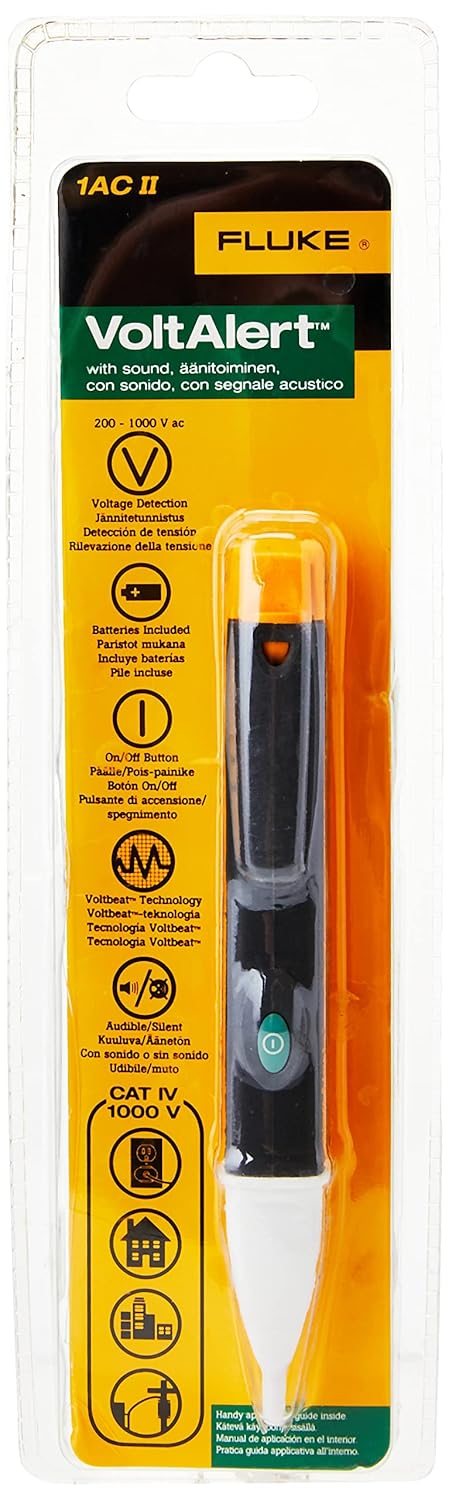

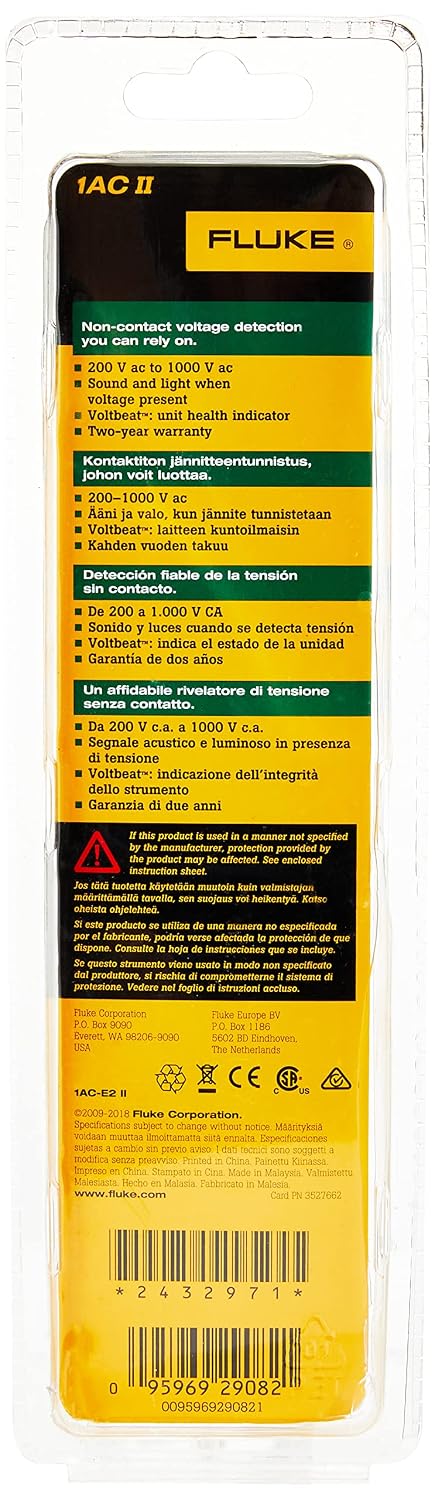

FLUKE 1AC II E2 VoltAlert 電気テスター
メナ海外の計測器メーカーとして世界的な知名度を持つFLUKEの検電器です。Voltbeatテクノロジーによる継続的な自己診断機能は、国産機にはない発想だと感じます。
FLUKE 1AC II E2は、電気計測器の世界的ブランドFLUKEが展開する非接触検電器です。検出範囲はAC200V〜1000Vで、CAT IV 1000Vの安全規格に対応した高い保護性能が特徴です。Voltbeatテクノロジーと呼ばれる継続的なセルフテスト機能により、検電器自体が正常に動作しているかを常に把握できます。
検出チップが赤く光り、ビーパー音で通電を知らせる基本動作は国産機と同様ですが、拡張範囲としてAC20V〜90Vにも対応するモデル展開があり、高圧から低電圧まで幅広くカバーできるラインナップです。
価格は20,812円と今回比較した4製品の中で最も高額です。国産機との価格差は大きいですが、海外案件や輸入設備を扱う現場、FLUKEのテスター・クランプメーターと機材を統一したい電気工事士にとっては選択肢に入る1本です。

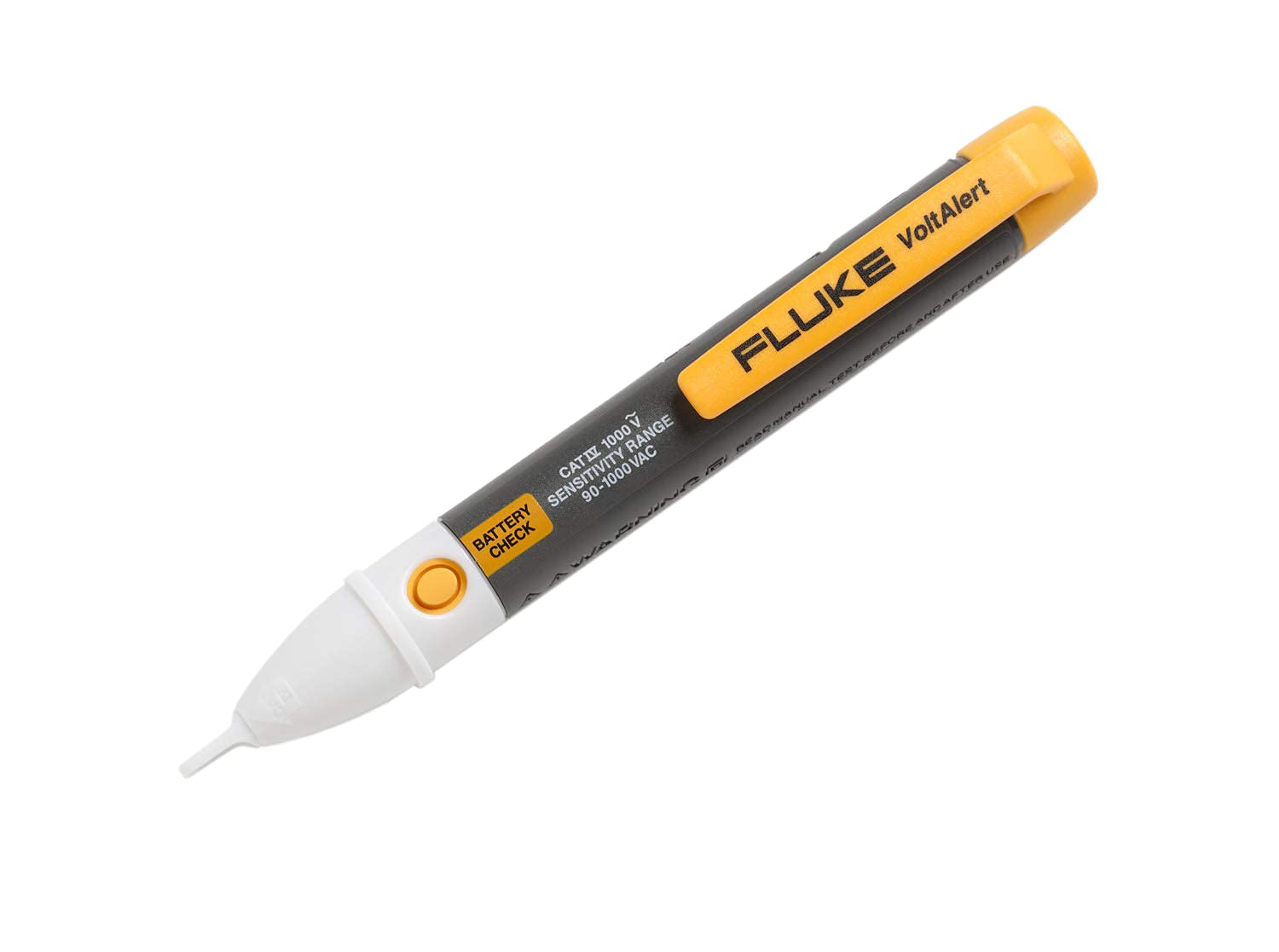

FLUKE(フルーク) VoltAlert 電圧テスター(検電器) 【国内正規品】 FLK-2AC/APAC
メナFLK-2AC/APACは1AC IIより価格が抑えられたモデルです。ブザー音がなく発光のみという割り切った仕様ですが、その分シンプルで壊れにくい印象です。

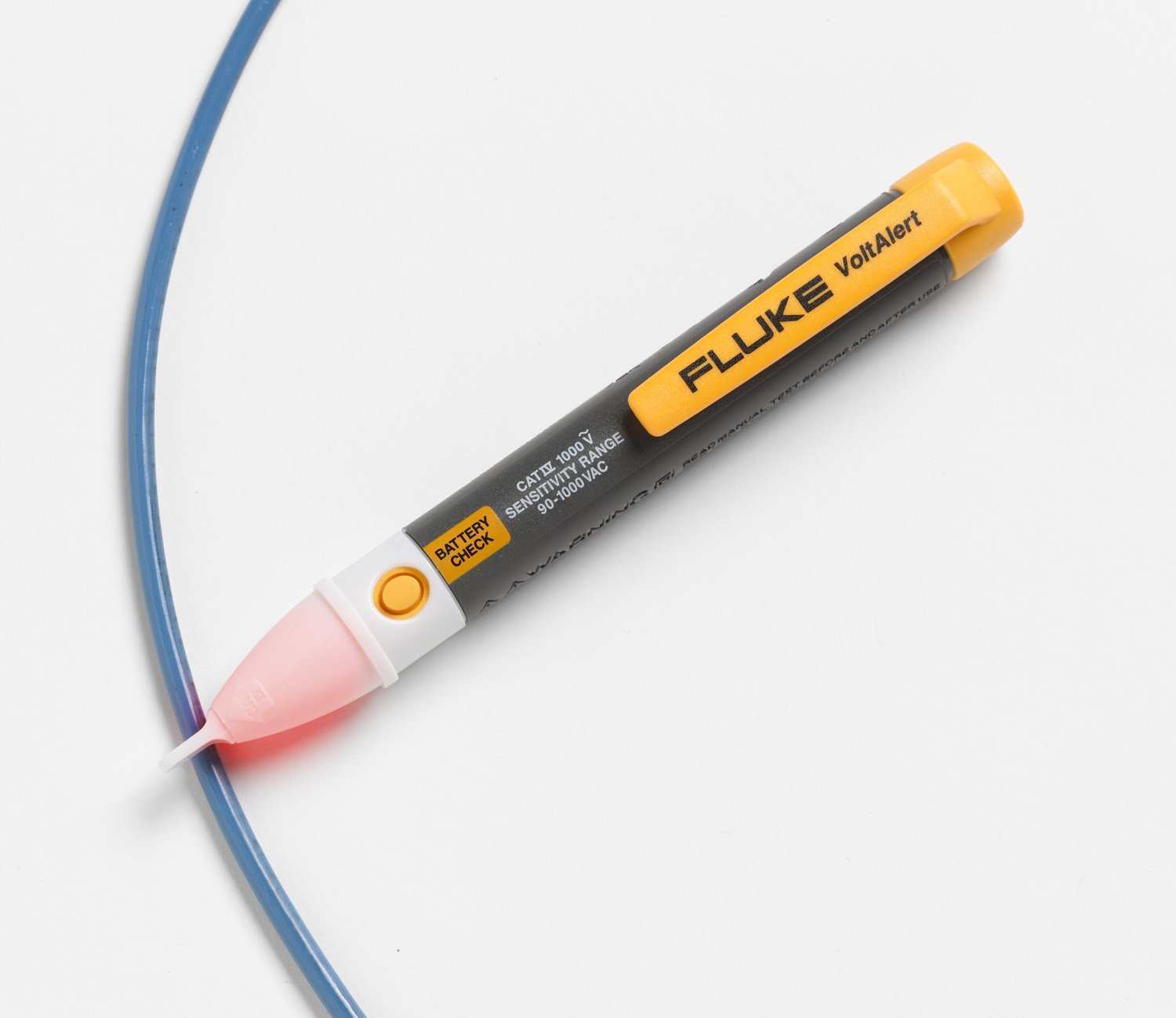

FLK-2AC/APACはFLUKEのVoltAlertシリーズの中でも国内正規品として販売されているモデルです。AC90V〜1000V、CAT IV 1000V定格に対応し、絶縁体を通じて発生する静電気フィールドを感知して先端が赤く点灯する仕組みで通電を知らせます。
注意点として、この製品は発光のみでブザー音はありません。暗い場所での視認性は高い一方、視線を外した状態での検知には向かないため、目視確認をしっかり行う使い方が前提になります。
価格は7,776円で、FLUKEブランドの中では比較的手頃な価格帯です。海外ブランドの検電器を試してみたいが1AC IIほどの投資は避けたい、という場合に検討しやすいモデルです。
非接触検電器の選び方
①検出電圧範囲で選ぶ
三和KD3・KDP10はAC600V程度までの低圧電路向け、FLUKEの2製品はAC1000Vまでの高圧領域にも対応します。家庭配線・一般的な電気工事であれば低圧対応機で十分ですが、高圧設備を扱う現場ではFLUKEのようなCAT IV 1000V対応機を選んでください。
②検電方式(単体型/工具装着型)で選ぶ
KD3やFLUKEの2製品は「検電してから作業する」単体型の検電器です。一方、三和KDP10はケーブル切断工具に装着して使う特殊な形式で、切断作業そのものに活線検知を組み込みます。ケーブル切断が日常的な作業なら、単体型に加えてKDP10を併用する運用がおすすめです。
③警告方式(ブザー+LED/LEDのみ)で選ぶ
三和KD3・KDP10、FLUKE 1AC IIはブザー音とLED発光の両方で通電を知らせますが、FLK-2AC/APACは発光のみでブザー音がありません。騒音の多い現場ではブザー音がある方が見落としを防げますが、静かな環境での作業や周囲への配慮が必要な現場では発光のみのモデルも選択肢になります。
④価格帯・ブランドで選ぶ
国産の三和電気計器は3,000円台〜と価格が手頃で、電気工事士試験対策の入門機として選びやすい価格帯です。海外ブランドのFLUKEは1万円台後半〜と価格は上がりますが、他のFLUKE計測器と機材を統一したい場合や、海外案件を扱う現場では検討する価値があります。
使い方のコツ
作業前に必ず動作確認を行う
検電器は電池切れや故障に気づかないまま使うと「検電できていないのに安全と誤解する」重大事故につながります。作業開始前に、既知の通電箇所(コンセント等)に当てて正常に反応することを必ず確認してから使用してください。
感度切替がある機種は用途に合わせて設定する
三和KD3のような感度切替式の検電器は、裸線用と被覆線用で感度設定が異なります。設定を間違えると誤検知や検知漏れの原因になるため、対象の電線の種類に応じて必ず正しい設定に切り替えてから検電してください。
工具装着型は定期的な電池交換を忘れずに
三和KDP10のような工具装着型は常時スタンバイ状態で使うため、電池寿命(約5ヶ月)を過ぎると気づかないうちに検知機能が停止している可能性があります。装着日をメモしておき、定期的に動作確認と電池交換を行う習慣をつけてください。
よくある質問
検電器と検相器の違いは何ですか？
検電器は「電気が通っているかどうか」を確認する測定器です。一方、検相器(相回転計)は三相電源の相順(R・S・T相の接続順序)を確認する測定器で、モーターの逆回転防止などに使います。用途が異なるため、三相動力設備の相順確認には検相器を別途用意してください。
低価格な検電器と高価格な検電器の違いは何ですか？
対応電圧範囲・検出方式(感度切替の有無)・安全規格(CAT等級)・自己診断機能の有無などが主な違いです。今回比較した三和KD3(3,427円)とFLUKE 1AC II(20,812円)では、対応電圧範囲(AC600V vs AC1000V)や自己診断機能の有無に差があります。
工具装着型の検電器は単体の検電器の代わりになりますか？
なりません。KDP10はケーブル切断工具に装着して切断時の活線検知に特化した製品で、通常の検電作業(コンセントや配電盤の通電確認)には単体型の検電器(KD3・FLUKE等)が必要です。用途に応じて使い分けるか、併用してください。
検電器はどれくらいの頻度で電池交換が必要ですか？
製品によって異なります。三和KD3はLR44電池2個で使用可能時間の記載はありませんが、KDP10はスタンバイ状態で約5ヶ月とされています。電源LEDが常時点灯する機種であれば、点灯状態を日常的に確認することで電池切れに早く気づけます。
海外ブランドの検電器を日本の電気工事で使っても問題ありませんか？
国内正規品として販売されているモデル(FLK-2AC/APAC等)であれば、日本の電圧・周波数(AC100V/200V、50/60Hz)に対応しているため問題なく使用できます。並行輸入品を選ぶ場合は対応電圧・周波数を購入前に必ず確認してください。
メナ検電器は地味な道具ですが、電気工事の安全を最初に支える1本です。用途に合った1本を選んでください。
関連アクセサリー
検電器と合わせて用意しておくと安心なアクセサリーを1点紹介します。電池切れは検電器最大のリスクなので、予備電池は必ずセットで揃えてください。

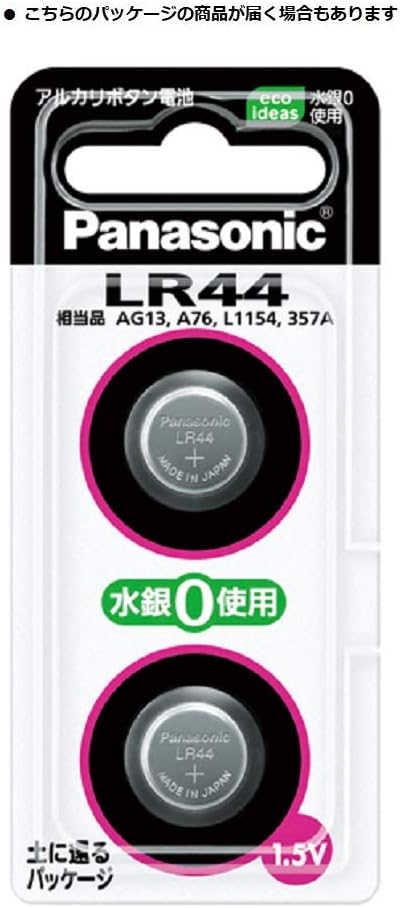

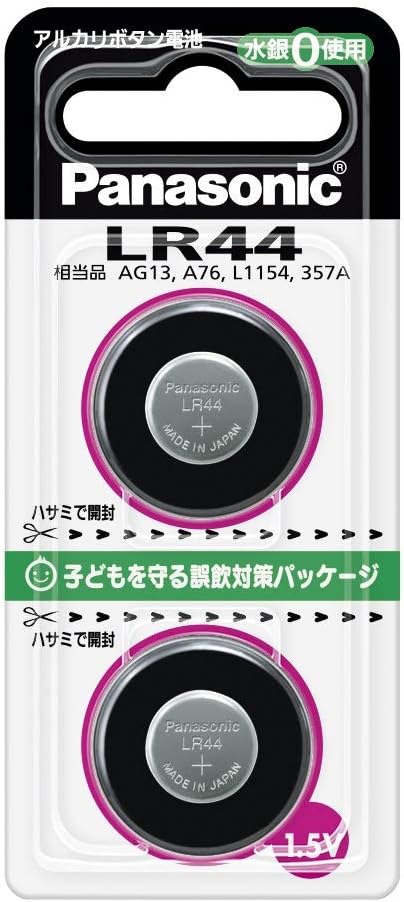

パナソニック アルカリボタン電池 1.5V 2個入り LR-44/2P
今回紹介した三和KD3・KDP10はいずれもLR44ボタン電池を使用します。検電器は「いざというときに動かない」が最も困る道具なので、予備電池を1〜2パック常に腰袋に入れておくことをおすすめします。
パナソニック純正のLR44は品質・入手性ともに安定しており、家電量販店やコンビニでも手に入りやすいのが利点です。検電器の電源LEDが暗くなってきたと感じたら、早めに交換しておくと現場での「検電できない」トラブルを防げます。
まとめ
非接触検電器4製品を、検出電圧範囲・検電方式・警告方式・価格帯の4軸で比較しました。三和電気計器の2製品は価格が手頃で入門機として選びやすく、FLUKEの2製品は高圧対応・自己診断機能などプロ向けの性能を持っています。
まず1本揃えるなら三和KD3、ケーブル切断作業が多いなら三和KDP10、FLUKE機材で統一したいならFLUKE 1AC II、海外ブランドを手頃に試したいならFLK-2AC/APACを検討してみてください。
