メナどうも、ハイブリッドエンジニアのメナ(@menachite)です。今回は「ノギスとは何か」を構造・読み方・4つの測定方法から整理します。機種同士の細かな商品比較は デジタルノギス・マイクロメーターの商品比較記事 に譲り、本記事は「ノギスで何がどこまで測れて、どこから測れないのか」という境界線に焦点を当てます。
ノギスは1本で外側寸法・内側寸法・深さ寸法・段差寸法という4種類の測定ができる汎用性の高い測定工具です。使い方の基本は難しくありませんが、「内側ジョウで小さな穴を測ると実際より小さく出る」「ジョウの先端寄りで挟むと誤差が増える」という、構造上どうしても避けられない限界があります。この限界を知らずに使うと、測れているつもりで測れていない、という失敗につながります。
★先にお伝えしておきたいことがあります。この記事はまだ実機を使ったレポートが書けておらず、メーカー公表資料・技術解説記事をもとに構成しています。実機を使ったレポートは今後追記予定です。
結論：4測定(外径・内径・深さ・段差)×手順×注意点 早見表
ノギスでできる測定は4種類だけです。先に手順と注意点をまとめ、あとの章で「なぜその注意点が生まれるのか」を構造から説明します。
| 測定 | 手順 | 注意点 |
|---|---|---|
| 外径測定 | 外側ジョウで測定物を挟み、密着させて読み取る | ジョウの根元近くで挟むと誤差を抑えやすい(先端寄りは誤差増) |
| 内径測定 | 内側ジョウ(クチバシ)を差し込み、目盛が最大になった値を読み取る | ジョウの厚み分だけ実測より小さく出る。穴が小さいほど誤差が拡大 |
| 深さ測定 | デプス基準面を密着させ、デプスバーを挿入して底に当てる | 測定面が十分広いなら段差測定の方が安定(デプスバーは接触面積が小さく不安定) |
| 段差測定 | 段差測定面を測定部分に差し込む | 本尺とスライダの端が一致しない機種は測定不可。隅が丸い場合は深さ測定へ |
一般ユーザー側：構造と読み方の基本
ノギスは本尺(固定目盛)とスライダ(可動部)からなり、スライダには外側用ジョウ・内側用ジョウ・デプスバー・段差測定面が組み込まれています。外側測定は2つの外側用ジョウで測定物を挟み込み測定面を密着させて、内側測定は2つの内側用ジョウを測定物に差し込んで、それぞれ読み取ります(出典: ミツトヨ「ノギスの正しい使い方、読み方と注意点」、2026-09-02確認)。
外径・段差は「挟む/差し込む」、内径・深さは「読み方が違う」
外側測定と段差測定は測定物にジョウ・測定面を密着させてそのまま数値を読めばよいのに対し、内側測定はジョウを差し込んだ状態で目盛が最大になった値を読み取るという、外側測定とは異なる読み方をします(出典: 同上)。深さ測定はデプスバーを底に当てて測りますが、A&D(エー・アンド・デイ)の解説によれば「デプスバーを使った深さ測定は不安定なため、測定面が十分に広い場合には、段差測定を行ってください」とされています(出典: A&D「ノギスの4つの測定方法」、2026-09-02確認)。逆に段差の隅が丸みを帯びている場合は、段差測定面が届かないためデプスバーによる深さ測定に切り替える必要があります(出典: 同上)。
だから一般ユーザーは、「4種類とも同じように挟んで読めばいい」と考えず、内側測定だけは「差し込んで目盛が最大になった値」という独特の読み方をする、と覚えておいてください。深さと段差はどちらでも測れる場面が多いですが、隅の形状(丸みの有無)で使い分けるのが正しい運用です。
メナ基本の使い方はここまでです。ここからが本題、「じゃあノギスなら何でも測れるのか？」という話に入ります。
工業・専門知識側：ノギスで測ってよい寸法／別の道具へ渡す寸法
ノギスには構造上、「どこまでいっても避けられない誤差要因」が2つあります。ひとつはジョウのどこで挟むかによる誤差(アッベの原理)、もうひとつは内側ジョウそのものの厚みによる誤差です。この2つを知っておくと、「測れているつもりで測れていない」失敗を避けられます。
アッベの原理：ジョウの先端寄りで挟むほど誤差が増える
アッベの原理とは、「測定対象物と測定器具の目盛りを、同一軸上に配置することで、測定誤差を最小限にし、測定精度を高めることができる」という考え方です(出典: A&D「ノギスの誤差要因」、定義はキーエンス「アッベの原理」の説明と同義であることを突合確認、2026-09-02確認)。ノギスは測定するジョウの位置と目盛(本尺)の位置が同一線上にないため、この原理に反する測定器になります(出典: 同上)。スライダにわずかなガタ(遊び)があると、ジョウの先端が傾き、その傾きは目盛(本尺)から離れた位置ほど大きなズレとして現れます。A&Dの解説では「ジョウの先端で測定するとオフセットが大きくなり、誤差が増大します」とされ、「アッベ誤差を最小化するためには、測定時にジョウの根元近くでワークを挟むことが有効」と説明されています(出典: 同上)。
だから一般ユーザーは、厚みのある測定物を外側ジョウで挟むとき、できるだけジョウの根元寄り(本尺に近い側)で挟んでください。同じノギスでも、挟む位置次第で誤差の出方が変わります。
内側ジョウの厚み：小さい穴は原理的に測りにくい
内側測定用ジョウ(クチバシ)には必ず厚みがあります。小さい穴の内径を測ると、クチバシと穴の間にわずかな隙間ができ、実際よりも小さく測定されてしまいます。この誤差はクチバシの厚さが厚いほど、クチバシ間の隙間が大きいほど、穴径が小さいほど大きくなります(出典: A&D「ノギスの誤差要因」、2026-09-02確認)。つまり、内側ジョウが物理的に入らない・入っても隙間だらけになるほど小さい穴は、原理的にノギスでの正確な測定に向きません。
深さ・段差については、測り方を切り替えれば多くの場合は対応できます。段差測定面が隅の丸みに届かない場合は、デプスバーによる深さ測定に切り替えてください(出典: A&D「ノギスの4つの測定方法」、2026-09-02確認)。ただしデプスバーは接触面積が小さく姿勢が安定しにくいため(出典: ミツトヨ「ノギスの正しい使い方、読み方と注意点」、2026-09-02確認)、測定面が十分広い場合は段差測定を優先してください。なお、ノギスメーカーが測定精度を保証しているのはジョウで挟んだ測定のみで、デプスバーやクチバシによる測定は精度が完全には保証されていません(出典: A&D「ノギスの4つの測定方法」、2026-09-02確認)。
★誠実な補足: 「内側ジョウで測定できる最小の穴径」を数値で明記したメーカー仕様は、今回確認した範囲(ミツトヨ・A&D・TRUSCO系販売サイトの仕様表)には見当たりませんでした。最小径はジョウの厚み・隙間・穴の深さの組み合わせで変わる可変値のため、本記事では具体的な数値を断定せず、「ジョウに厚みがある以上、測定できる穴径には物理的な下限がある」という原理の説明に留めます。
図解：測ってよい寸法／別の道具へ渡す寸法
ここまでの内容を、「ノギスで測ってよい寸法」と「別の道具・別の測り方へ渡すべき寸法」の2つに整理します。
| ノギスで測ってよい寸法 | 別の道具・測り方へ渡す寸法 |
|---|---|
| 外径・内径・深さ・段差で、ジョウ・デプスバーが無理なく届く大きさ | 内側ジョウがほぼ入らない・隙間だらけになるほど小さい穴径 |
| 挟む位置をジョウの根元寄りに調整できる、無理のない厚みの測定物 | ジョウの根元まで入らないほど厚みがあり、先端でしか挟めない測定物(アッベ誤差を避けられない) |
| 公差が緩く、メーカー公表の許容誤差(±0.05mmなど)の範囲で十分収まる測定 | 公差が厳しく、より高精度な原理の測定器が必要な測定(マイクロメータ等、別記事で解説予定) |
だから一般ユーザーは、測る前に「この穴はジョウが無理なく届く大きさか」「挟む位置をジョウの根元寄りにできるか」を確認してください。どちらか一方でも厳しいと感じたら、その寸法はノギスの得意分野から外れている、というサインです。
メナノギスは万能ではなく、「挟む位置」と「ジョウの厚み」という2つの構造的な限界を持った道具です。この境界線さえ押さえておけば、測定結果を鵜呑みにせず、必要に応じて別の測り方を検討できるようになりますよ。
基本に忠実な標準型ノギス
ここまで説明した4測定・アッベの原理・内側ジョウの限界は、方式(アナログ・ダイヤル・デジタル)を問わずノギス全般に共通する構造です。その基本構造を体感するには、機能を絞ったアナログの標準型が向いています。

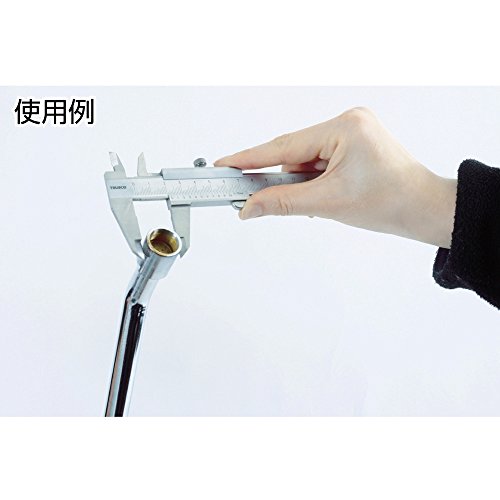

TRUSCO THN-15-U(ユニバーサルデザイン標準型ノギス150mm)
TRUSCO(トラスコ中山)のTHN-15-Uは、外側・内側・深さ・段差の4測定に対応する標準型のアナログノギスです。測定範囲は0〜150mm、メーカー公表の許容誤差は±0.05mm、最小表示0.05mmで、本記事で説明した基本の4測定をそのまま体験できる構成です(出典: 販売サイト仕様表〈アスクル/タロト電材/モノタロウ〉突合確認、2026-09-02確認)。目盛の数字を読みやすくしたユニバーサルデザイン文字を採用しており、読み方に慣れる段階でも数値を読み違えにくい設計です。
目盛が大きく読み取りやすいユニバーサルデザイン仕様で、電池が不要なため構造そのものを理解しながら使うのに向いています。外側ジョウで挟んで測る際は、今回説明したとおりジョウの根元寄りで挟むことを意識すると、アッベ誤差を抑えられます。
ノギス選びと合わせて検討したいアクセサリー
本体の構造・読み方を理解したら、精度を保つための周辺機器もあわせて検討すると長く安心して使えます。
校正用ブロックゲージ
購入時だけでなく、使い続けるうちに実際の誤差(器差)が公表の許容誤差の範囲からずれていないかを手元で確認したい場合、基準となる寸法のブロックゲージがあると便利です。ゼロ点確認だけでは気づけない、ジョウの摩耗による誤差の変化を追いかけられます。
保護・収納ケース
ジョウの先端は精密に仕上げられているため、工具箱の中で他の道具とぶつかると測定面が傷みやすくなります。本記事で説明したとおり、ジョウ先端の傷みはそのままアッベ誤差の悪化につながるため、専用ケースでの保管を心がけてください。
メナここからは、よくある質問にまとめて答えていきます。
よくある質問
Q. ノギスで測れる最小の穴径はどれくらいですか？
A. 内側ジョウの厚みで決まる可変値のため、一律の数値では答えられません。本文で説明したとおり、穴が小さいほど・ジョウが厚いほど誤差は増えます。目安として「クチバシが無理なく入り、しっかり密着できるか」を測定前に確認してください。
Q. ジョウのどこで挟んでも同じ精度で測れますか？
A. いいえ。アッベの原理により、ジョウの先端寄りで挟むほど誤差が増えます。できるだけジョウの根元寄り(本尺に近い側)で挟んでください。
Q. 深さと段差、どちらで測ればいいですか？
A. 測定面(平らな面)が十分広ければ段差測定が安定します。隅が丸みを帯びている場合はデプスバーによる深さ測定に切り替えてください。
Q. デジタルノギスと何が違いますか？
A. 本記事で説明した4測定・アッベの原理・内側ジョウの限界は方式を問わず共通です。方式ごとの機種比較は デジタルノギス・マイクロメーターの商品比較記事 をご覧ください。
使用時の注意点
測定前には必ず外側ジョウを閉じてゼロ点を確認してください。測定面に油や切粉が付着したままだと誤差の原因になります。内側測定では目盛が最大になる位置を丁寧に探り、外側測定ではできるだけジョウの根元寄りで挟むことを意識してください。大きな衝撃や落下は精度低下・故障の原因になるため避けてください。
メナノギスは「挟む位置」と「ジョウの厚み」という2つの構造的な限界を持った道具です。この境界線を知っていれば、測定結果を鵜呑みにせず、必要に応じて別の道具・別の測り方を検討できます。
まとめ
ノギスは1本で外径・内径・深さ・段差の4種類が測定できる汎用性の高い工具ですが、万能ではありません。アッベの原理により、ジョウの先端寄りで挟むほど誤差は増えます。また内側ジョウには必ず厚みがあるため、小さい穴は原理的に測りにくく、測定できる最小径はジョウの厚み・隙間で決まる可変値です(段差の隅が丸い場合はデプスバーの深さ測定に切り替えれば対応できます)。「この穴はジョウが無理なく届く大きさか」「根元寄りで挟めるか」を測る前に確認し、厳しいと感じたら別の道具・測り方を検討する、という線引きが本記事の結論です。
★本記事はまだ実機を使ったレポートが書けておらず、メーカー公表資料・技術解説記事をもとに構成しています。実機を使ったレポートは今後追記予定です。
