その校正証明書、精度が高い意味じゃない？｜ノギスの器差(JIS B7507)の読み方

2026年9月2日2026年9月4日

URLをコピーしました！

メナ

どうも、ハイブリッドエンジニアのメナ(@menachite)です。今回は「ノギスの校正証明書付きモデル」を見て、なんとなく高精度なのかな？と思ったことがある人に向けた記事です。結論を先に言うと、証明書は精度の高さの証ではありません。何が保証されているのかを、規格の正式な言葉と実際の証明書の中身から説明します。

ノギスの商品説明でよく見る「器差」という言葉、そして「校正証明書付き」という表示。この2つはセットで語られがちですが、実は別々の話です。器差は測定器個体が持つ誤差そのもの、校正証明書はその誤差を実際に測って数値化した記録、という関係にあります。この記事では、規格(JIS B 7507)が器差をどう定義しているか、校正証明書に実際に何が書かれるか、そして証明書がなくても代替できる条件までを、一般ユーザー向けに翻訳します。

結論：用途別「校正証明書は必要か」早見表

先に結論です。値の意味は後の章で詳しく説明するので、ここでは「今の用途なら証明書が要るか要らないか」の目安だけを先に確認してください。

用途の例	求められる精度の目安	校正証明書は必要か	価格の目安
DIYの下穴確認・日曜大工程度	±0.5mm程度で十分	不要	1,000円台〜(無印)
電子工作の部品確認・3Dプリント造形物の検寸	±0.1〜0.2mm程度	基本不要(ブロックゲージ等で自己点検すれば十分)	1,000〜2,000円台
バイク・車整備のシム調整、パッド残厚の目安確認	±0.05〜0.1mm程度	必須ではないが、1本の実力を数値で把握したいなら有効	2,000〜6,000円台
検査記録・作業記録として数値を残す必要がある仕事	規格に基づく追跡性(トレーサビリティ)が必要	必須(JCSS等トレーサブルな証明書)	6,000円〜

価格の目安は本体の実勢価格です。JCSS登録事業者による正式な校正を別途依頼する場合は、本体価格とは別に校正費用がかかる点も見込んでおいてください。

一般ユーザー側：「器差」と「校正証明書」は何が違うのか

器差とは何か——規格では「指示誤差」、その上限が「最大許容誤差(MPE)」

一般に器差と呼ばれる、測定器が示す値と本当の値とのズレそのものは、JIS B 7507(ノギス)では「指示誤差」と呼ばれます。メーカーが公表する「精度±0.1mm」等の値は、この指示誤差に許される上限——「指示値の最大許容誤差(MPE)」です。この記事では以降、「器差(指示誤差)」と「その上限=MPE」を書き分けます。

MPEは「ここまでのズレなら合格」という規格上の上限値であり、個々の製品が実際にどれだけズレているかを示す値ではありません。この違いが、次に説明する校正証明書の意味を理解するうえでの出発点になります。

校正証明書は「精度が高い証」ではない

校正証明書は、そのノギス1本を標準器(ブロックゲージ等)と実際に突き合わせて測定し、「このノギスはこの位置でこれだけズレて表示する」という実測結果を記録した書類です。規格が定めるMPEが「ここまでなら合格」という上限値なのに対し、校正証明書はその個体が実際に出した数値そのものを記載します。つまり証明書付きだからといって、規格の上限より優れた精度が保証されるわけではありません。保証されているのは「この個体の誤差が、いつ・どの条件で・いくつだったか」という記録の存在そのものです。

だから一般ユーザーは何を選べばいいのか

ここまでを踏まえると、選び方の基準は「精度が欲しいか」ではなく「誤差の記録が要るか」になります。測った数値を検査記録・作業記録として残す必要がある仕事でなければ、無印の同クラス品でも実用上は足りることがほとんどです。逆に、記録が必要な立場であれば、証明書付きのモデルを選ぶか、後述する社内点検で代替するかのどちらかを検討してください。

メナ

「精度が欲しいから証明書付き」ではなく「記録が要るから証明書付き」という順番で考えると、価格差に見合うかどうかが判断しやすくなりますよ。

実例で見る：校正証明書付きノギス

校正証明書付きモデルの実例として、藤原産業SK11のノギスを紹介します。本体の作りは入門クラスですが、証明書の役割を具体的に理解するのに適した一例です。

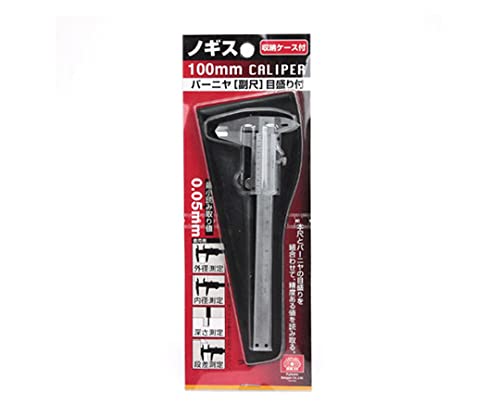

藤原産業 SK11 ノギス 0.05〜100mm 校正証明書付 100MM

created by Rinker

メナ

このノギス自体の精度が特別高いわけではありません。校正証明書という書類が付属する、という点がポイントですよ。付属書類の構成は商品によって異なるので、購入前に販売ページで確認してください。

測定範囲0.05〜100mm、メーカー公表の精度は±0.1mmという、いわゆる入門〜中級クラスのアナログノギスです。無印の同クラス品と本体の作り自体に大きな違いはなく、選ぶ理由になるのは「校正証明書」が付属する点にあります。校正証明書付きモデルの多くは、証明書に加えて実測値を記した試験成績書やトレーサビリティ体系図が付属することがあり、その場合は個体ごとの実測誤差を数値で確認できます。付属書類の構成は商品によって異なるため、購入前に販売ページで内容を確認してください。

向いているのは、測定した数値を検査記録・作業記録として残す必要がある人、あるいは「このノギス1本の実力を数値で把握しておきたい」人です。逆に、DIYの下穴確認や日曜大工程度の用途であれば、無印の同クラス品(1,000円台〜)でも実用上足りることが多く、証明書の価値を活かしきれません。証明書が付いていても本体の作り自体は入門クラスのままなので、「証明書付き=高精度」という思い込みで選ぶと、価格差(無印より数千円高い)に見合わない場合があります。

使い方の注意点として、校正証明書に記載される誤差の値は「その時点」のもので、経年や落下・衝撃で状態は変わります。記録が必要な用途で使い続ける場合は、数年おきに再校正を依頼するか、少なくとも定期的にブロックゲージや校正済みの別のノギスと突き合わせて大きなズレがないか点検してください。ジョウの先端が欠けた・目盛が読みにくくなった等の物理的な劣化が見られたら、証明書の有無に関わらず買い替えの目安です。

専門知識側：JIS B 7507の用語と、実際の校正証明書の中身

ここからは、器差(MPE)という規格用語の背景と、校正証明書に実際どんな数値が並ぶのかを、一般向けの解説では省略されがちな部分まで掘り下げます。

JIS B 7507は2022年版で章立てが再編されている(誤差の種類は2016年版と同じ)

JIS B 7507(ノギス)は2016年8月に改正された2016年版のあと、2022年5月20日付で2022年版に改正されています。2016年版でも、部分測定面接触誤差(EMPE)やスケールシフト誤差(SMPE)は「指示値の最大許容誤差(MPE)」の章の下位項目としてすでに規定されており、「部分測定面接触誤差及びスケールシフト誤差は必ず適用する」とされています。2022年版ではこれらがそれぞれ独立した箇条に再編されましたが、誤差の種類が増えたわけではありません。「JIS準拠」と説明する商品や資料を見るときは、どちらの版を基準にしているかまで意識すると、章番号の食い違いに惑わされずに済みます(数値自体が2016年版から実質的に変わったかどうかは、規格書本体が有料頒布のため本記事では確認できていません)。

校正証明書には実際にどんな数値が書かれるか

校正機関の技術要求をまとめたNITE(独立行政法人製品評価技術基盤機構)の資料には、ノギスの校正証明書の記載例が示されています。測定範囲0〜150mm・最小読取値0.05mmのノギスの例では、20mm・50mm・100mm・150mmの4点それぞれで「部分測定面接触誤差(外側測定)」と「スケールシフト誤差(内側測定)」という2種類の誤差が実測値としてmm単位で記載され、校正そのものの不確かさ(信頼水準約95%)や標準温度(20℃)まで併記されます。「器差」という一言ではなく、測定位置ごとに複数の実測値が並ぶ、というのが実際の証明書の姿です。

校正の方法自体はシンプルで、標準器(ブロックゲージ)をノギスの測定面に挟み、ノギスの表示値と標準器の値の差を読み取るだけです。例えば50.00mmのブロックゲージを挟んだノギスが50.05mmと表示すれば、その位置での指示誤差は+0.05mmと算出されます。特別な原理ではなく、「差を測って記録する」という作業そのものが校正の実体です。

また、校正はどこでもよいわけではなく、校正室の温度(目安18〜25℃、変化率1℃/h以下)や湿度(相対湿度50%±30%)、常用参照標準(ブロックゲージ)の校正周期(2年)まで、技術要求として定められています。「校正証明書付き」という表示を見たら、どんな条件で・どの標準器を使って測ったかまで書かれているかを確認すると、証明書の重みをより正確に判断できます。

校正証明書がなくても代替できる条件

毎回JCSS登録事業者に校正を依頼しなくても、次の条件がそろえば、証明書に近い安心感を手元で確保できます。1つ目は、値の意味を理解すること——校正証明書の数値は「今の状態」のスナップショットであり、永久に有効な保証ではありません。2つ目は、有効期限(校正周期)の考え方を持つこと——ブロックゲージのような標準器でも校正周期は2年程度が目安とされており、ノギス自体も使用頻度に応じて定期的な点検が必要です。3つ目は、社内点検で代替すること——手元にブロックゲージや校正済みの別のノギスがあれば、それと突き合わせて大きなズレがないかを確認するだけでも、「このノギスは今どれくらい信用できるか」を手元で把握できます。記録として残す義務がない用途であれば、この3点を押さえるだけで証明書なしでも十分に運用できます。

入門機は証明書が付いても精度そのものは上がらない

藤原産業SK11の校正証明書付きモデルは、メーカー公表で測定範囲0.05〜100mm・精度±0.1mmという、入門〜中級クラスの仕様です。これに対し、目量0.01mm(デジタル)クラスの標準的な150mmクラスのノギスでは、メーカー公表の最大許容誤差(MPE)が±0.02〜0.03mm程度であることが多く、本体の作りそのものによる精度差は歴然としています。ネット上には「デジタルノギスのメーカー保証は±0.2mm」という数値を紹介する記事もありますが、これはJIS規格のMPEとは別の、メーカー独自の一般的な保証値であり、実機のMPE(±0.02〜0.03mm程度)とは一桁近く異なります。「JIS」「規格」「証明書」といった言葉と、メーカー独自の保証値を混同しないよう注意してください。証明書はあくまで「今持っている1本の実測誤差の記録」であり、入門機を高精度機に変える魔法ではない、という点が本記事の核心です。

証明書がなくても手元の1本を把握するためのアクセサリー

校正証明書付きモデルを選ばなくても、手元に基準になる道具があれば、今使っているノギスの状態をある程度手元で把握できます。記録の提出義務がない用途では、こうした周辺アイテムを1つ持っておくだけでも安心感が変わります。

校正用ブロックゲージ

基準となる寸法のブロックゲージを1個手元に置いておけば、購入時や定期的なタイミングで挟んでみるだけで、指示値と基準寸法とのズレを確認できます。証明書のような公式な記録にはなりませんが、「大きくズレていないか」の目安を得るには十分です。

メナ

一度基準を持っておくと、次に別のノギスを買い足したときの比較にも使えて便利ですよ。

保護・収納ケース

BinZyronic デジタルノギス収納ボックス(軽量コンパクト耐衝撃ポータブル測定器ケース)

created by Rinker

ジョウの先端は精密に仕上げられているため、工具箱の中で他の工具とぶつかると測定面が傷み、証明書取得時の誤差の値から状態が変わってしまいます。多くの製品には簡易ケースが付属しますが、頻繁に持ち運ぶ場合は緩衝材入りの丈夫なケースへの買い替えも、誤差の値を長く保つ意味では有効です。

メナ

ここからは、よくある質問にまとめて答えていきます。

よくある質問

Q. 器差って結局何ですか？JISでの正式な呼び方は？

A. 一般に「器差」と呼ばれているのは、測定器の表示値と真の値とのズレそのものです。JIS B 7507ではこれを「指示誤差」と呼び、メーカーが公表する精度の値はその指示誤差に許される上限——「指示値の最大許容誤差(MPE)」です。

Q. 校正証明書付きのノギスを買えば、精度が上がりますか？

A. いいえ。証明書は本体の精度そのものを高めるものではなく、その1本を実測した誤差の値を記録した書類です。本体の設計・作り自体は無印の同クラス品と変わらないことがほとんどです。

Q. 校正証明書には具体的に何が書いてありますか？

A. 測定範囲内の複数のポイント(例えば20mm・50mm・100mm・150mmなど)で実測した誤差の値、校正そのものの不確かさ、標準温度、使用した標準器の情報などが記載されます。「器差◯mm」という一言でまとめられるものではなく、測定位置ごとの実測値の一覧です。

Q. 校正証明書がなくても、家庭・DIYで代替する方法はありますか？

A. あります。手元にブロックゲージや校正済みの別のノギスがあれば、それと突き合わせて大きなズレがないか確認するだけでも自己点検になります。検査記録として提出する義務がない用途であれば、この方法で十分なことが多いです。

Q. JIS B 7507は2016年版と2022年版のどちらを確認すればいいですか？

A. 2022年5月20日付で2022年版に改正されており、部分測定面接触誤差(EMPE)やスケールシフト誤差(SMPE)が独立した箇条に再編されています。ただし誤差の種類自体は2016年版から変わっていません。最新の商品説明や資料を確認するときは、どちらの版を基準にしているか意識してください。

使用時の注意点

校正証明書に記載された誤差の値は、その時点でのスナップショットです。落下や衝撃、経年劣化でジョウが摩耗すれば、証明書発行時の数値とは異なる誤差が生じます。記録として提出する用途で使い続ける場合は、証明書があるからと安心せず、定期的な再校正や自己点検を続けてください。また、メーカー独自の「保証値」とJIS規格の「最大許容誤差(MPE)」は別物です。商品説明にある数値がどちらを指しているか分からない場合は、規格名(JIS B 7507)や版年が明記されているかを確認してください。

メナ

「校正証明書付き」の正体は、精度を底上げする魔法ではなく、その1本を実測した誤差の記録でした。記録として残す必要がなければ、無印の同クラス品でも十分実用になりますよ。

まとめ

一般に「器差」と呼ばれる値は、JIS B 7507の正式な言葉では「指示誤差」であり、メーカーが公表する精度の値はその上限——「指示値の最大許容誤差(MPE)」です。MPEが「ここまでなら合格」という規格上の上限値であるのに対し、校正証明書はその1本を実測した誤差そのものを記録した書類であり、精度の高さを保証するものではありません。証明書がなくても、値の意味を理解し、有効期限(校正周期)の考え方を持ち、ブロックゲージや校正済みの別のノギスで社内点検をすれば、多くの用途で代替できます。検査記録として提出する義務がある仕事だけ、証明書付きモデルを選んでください。
