メナどうも、ハイブリッドエンジニアのメナ(@menachite)です。今回は「ノギスとマイクロメータは何が違うのか」を、原理から掘り下げます。機種同士の細かな商品比較は製品比較はこちらに譲り、本記事は「なぜマイクロメータの方が精度が高いのか」という構造上の理由に焦点を当てます。
ノギスもマイクロメータも「0.01mm」という表示ができる機種があります。しかし表示桁数が同じだからといって、規格上許される誤差(最大許容誤差)まで同じとは限りません。マイクロメータがノギスより高精度とされるのは、「精密ねじ」「アッベの原理」「測定力を一定にするラチェット」という3点セットを備えているためです。一般的なノギスは構造上、この3点の多くを欠いています。
★先にお伝えしておきたいことがあります。この記事はまだ実機を使ったレポートが書けておらず、メーカー公式資料・JIS規格・技術解説記事をもとに構成しています。実機を使ったレポートは今後追記予定です。
結論：判断軸×ノギス×マイクロメータ 早見表
両者の違いを6つの判断軸で先にまとめます。「なぜこの差が生まれるのか」はこのあとの各章で構造から説明します。
| 判断軸 | ノギス | マイクロメータ |
|---|---|---|
| 精密ねじ(送り機構) | なし(スライダを手でスライドさせるだけ) | あり(ピッチ0.5mmのねじで0.01mm単位を作る) |
| アッベの原理 | 反する(ジョウと本尺が同一線上にない) | 従う(スピンドル軸と目盛が同一線上) |
| 測定力の定圧化 | なし(挟む強さは手加減任せ、定圧機構付き機種は例外) | あり(ラチェットストップで一定圧) |
| 1本あたりの測定範囲 | 広い(0〜150mm等を1本でカバー) | 狭い(25mm刻みで機種を使い分け) |
| 内径・深さ測定 | 対応(外径・内径・深さ・段差の4測定) | 非対応(外側専用。内径・深さは別機種) |
| 規格上の誤差(MPE)の目安 | ±0.02〜0.1mm程度(価格帯で幅あり) | ±0.002mm程度(0〜75mm) |
★用語注意: 表中の「規格上の誤差(MPE)」は、いずれも一般に「器差」と呼ばれる「指示値と真の寸法とのズレ(指示誤差)」そのものではなく、その指示誤差に規格上許される上限(最大許容誤差)を指します。器差(指示誤差)とMPEはイコールではなく、「器差の上限がMPE」という関係です。
精密ねじの原理(ピッチ0.5mm×シンブル50等分)
マイクロメータのスピンドルには、ピッチ0.5mmの精密ねじが刻まれています。ピッチ0.5mmとは「ねじを1回転させるとスピンドルが0.5mm進む」という意味です。このスピンドルに固定されたシンブル(回転する目盛筒)の外周を50等分して目盛を刻むと、シンブルが目盛1つ分だけ回転したときの移動量は0.5mm÷50=0.01mmになります(出典: Wikipedia「マイクロメーター」、2026-09-02確認)。
つまり「0.01mmが読み取れる」のは、電子的な工夫ではなく、ねじのピッチと目盛の分割数という機械的な設計だけで成立している仕組みです(出典: instant.engineer「マイクロメーターの読み方と使い方」、2026-09-02確認)。ノギスにはこの「回転を直線移動に変換して拡大読み取りする」ねじ機構そのものがなく、スライダを手で直接スライドさせて本尺の目盛を読むだけです。
だから一般ユーザーは、「マイクロメータの0.01mm表示」と「デジタルノギスの0.01mm表示」を同列に考えないでください。前者はねじの機械的な分割精度に裏付けられた0.01mmであり、後者はセンサーが読み取った数値を電子的に0.01mm刻みで表示しているだけです。
アッベの原理でノギスが原理的に不利な理由
アッベの原理とは、「測定対象物と測定器具の目盛りを、同一軸(線)上に配置することで測定誤差を最小限にし、測定精度を高めることができる」という考え方です(出典: キーエンス「アッベの原理」、2026-09-02確認)。
マイクロメータは目盛と測定線が一直線
外側マイクロメータは、測定物を挟むスピンドルの軸線上に、読み取り用の目盛(シンブル・本尺)が配置されています。目盛軸と測定軸が一直線上にあるためアッベの原理に従っており、ノギスのようなスライド式の測定器に比べて角度ずれによる誤差が生じにくい構造です(出典: メトロール「マイクロメーターとは？基本から測定手順まで」、2026-09-02確認)。
ノギスは目盛と測定線が離れている
一方でノギスは、測定するジョウの位置と目盛(本尺)の位置が同一線上にないため、アッベの原理に反する測定器になります。スライダにわずかなガタ(遊び)があると、ジョウの先端が傾き、その傾きは目盛から離れた位置ほど大きなズレとして現れます(出典: A&D「ノギスの誤差要因」、ノギスの読み方の記事で確認済みの内容を再掲)。
だから一般ユーザーは、「ノギスも0.01mm表示で細かく読める」という表示桁数だけを見て精度を判断しないでください。表示桁数とは別に、目盛と測定線が一直線かどうかという構造上の設計そのものが、両者の精度差の土台になっています。
測定力とラチェット
マイクロメータにはラチェットストップ(定圧装置)が付いています。測定物にスピンドルを当てた後、ラチェットストップを回すと「パチパチ」と音を立てて空回りし、そこで測定を止めることで、常に一定の測定力(測定圧)がかかるようになっています(出典: ミツトヨ「マイクロメータの正しい使い方、読み方と注意点」、2026-09-02確認)。メトロールの解説でも「ラチェットストップを用いて測定することで、これらの構造上の精度を十分に引き出すことができる」とされています(出典: メトロール、2026-09-02確認)。この定圧装置の搭載自体がJIS B 7502:2016でも規定されており、通常の測定力は5N〜15N、測定力のばらつきは3N以内と定められています(出典: JIS B 7502:2016 4.9節、2026-09-02確認)。
ノギスには通常この定圧機構がなく、ジョウで挟む強さは測定者の手加減次第です。同じ測定物を測っても、強く挟めば実際より小さく、弱く挟めば実際より大きく読み取ってしまう可能性があり、剛性の低い測定物ほど誤差が出やすくなります。
だから一般ユーザーは、マイクロメータを使うときは必ずラチェットストップ側で締め切ってください。スピンドルを直接回して締め切ると、測定力が毎回バラバラになり、ラチェット機構の意味がなくなってしまいます。
25mm刻みの理由
ノギスは1本で0〜150mmや0〜200mmといった広い測定範囲をカバーできますが、外側マイクロメータは1本あたりの測定範囲が25mm刻み(0〜25mm、25〜50mm、50〜75mm…)に区切られています。これはねじの送り機構(スピンドル)を長くするほど累積誤差やブレが増大し、精度を保てなくなるためです(出典: instant.engineer「マイクロメーターの読み方と使い方」、2026-09-02確認)。JIS B 7502:2016でも測定範囲の区分は0〜25mm・25〜50mm・50〜75mm…という25mm刻みの表として規定されています(出典: kikakurui.com「JIS B 7502:2016 マイクロメータ」表5、2026-09-02確認。規格文には理由の明記はなく、区分そのものの規定にとどまる)。
だから一般ユーザーは、「1本で何でも測れるノギス」と「測定範囲ごとに機種を買い足すマイクロメータ」という運用の違いを、精度とのトレードオフとして理解してください。測定範囲を欲張って長くしないことが、逆にマイクロメータの高精度を支えています。
図解：精度を分ける3点セット、ノギスは多くを欠く
ここまでの内容を1枚の表に整理します。マイクロメータが高精度なのは、「精密ねじ」「アッベの原理」「ラチェットによる定圧」という3点セットを同時に備えているためであり、一般的なノギスは構造上この3点の多くを欠いています。
| 精度を支える要素 | ノギス | マイクロメータ |
|---|---|---|
| ①精密ねじ(0.01mm単位を機械的に作る) | 欠く | 備える |
| ②アッベの原理(目盛と測定線が一直線) | 欠く | 備える |
| ③測定力の定圧化(ラチェット) | 欠く(定圧機構付き機種は例外) | 備える |
3点のうち1つでも欠けると、表示桁数を細かくしても実際の精度は上がりません。一般的なノギスがどれだけ「0.01mm表示」を謳っても、3点セットを持つマイクロメータと同じ精度にはならない理由がここにあります。
内径・深さは測れない：ノギスの4測定との対比
ノギスは1本で外径・内径・深さ・段差という4種類の測定ができる汎用性の高い工具です(ノギスの読み方の記事で解説済み)。これに対して、標準的な外側マイクロメータが測定できるのは外側寸法(外径・厚みなど)だけです。内径を測るには内側マイクロメータ、深さを測るにはデプスマイクロメータという、それぞれ別の専用工具が必要になります(出典: Wikipedia「マイクロメーター」、キーエンス測定器ナビ「マイクロメータ」、2026-09-02確認。いずれも内側マイクロメータ・デプスマイクロメータを外側マイクロメータとは別の型式として説明)。
だから一般ユーザーは、「精度が高いマイクロメータを1本買えばノギスの代わりになる」とは考えないでください。外側マイクロメータは外側寸法専用であり、内径・深さ・段差まで1本でこなせるノギスの汎用性とは役割が異なります。用途に応じて使い分ける、あるいは両方を持つのが現実的な運用です。
公差から選ぶ
JIS B 7502:2016では、外側マイクロメータの最大許容誤差(MPE)は測定範囲0〜75mmで±2μm(±0.002mm)、75〜150mmで±3μm(±0.003mm)と規定されています(出典: kikakurui.com「JIS B 7502:2016」表8、2026-09-02確認。表8の数値セルはHTMLテキストに存在せずページ画像のみのため、規格の表8画像を目視確認した数値を使用)。これに対しノギスのMPEは、価格帯によって1000円台のバーニヤ機で公表値±0.1mm程度、標準形デジタル(0.01mm表示)機で±0.02〜0.03mm程度、特殊形状機で±0.04〜0.06mm程度という幅があります(出典: ノギスの読み方の記事・藤原産業SK11公式カタログで確認済みの数値を本記事でも流用)。
両者を並べると、マイクロメータのMPEはノギスの最良クラス(標準形デジタル±0.02〜0.03mm)と比べても一桁近く小さいことが分かります。測定学の目安である「測定器の誤差は公差の1/5〜1/10程度に収める」という考え方に当てはめると、公差±0.02mm以下の測定にノギスを使うのは、MPEが公差と同程度かそれ以上になってしまい適していません。公差±0.02mm以下が求められる測定は、マイクロメータへ切り替えることを検討してください。
メナだから一般ユーザーは、「公差±0.02mm以下ならマイクロメータへ」を線引きの目安にしてください。それより緩い公差であれば、内径・深さも測れて1本で済むノギスの方が使い勝手に優れます。
基本に忠実な標準外側マイクロメータ
ここまで説明した精密ねじ・アッベの原理・ラチェットによる測定力の一定化は、方式(アナログ・デジタル)を問わず外側マイクロメータ全般に共通する構造です。その基本構造を体感するには、測定範囲が絞られた標準的なアナログ機が向いています。

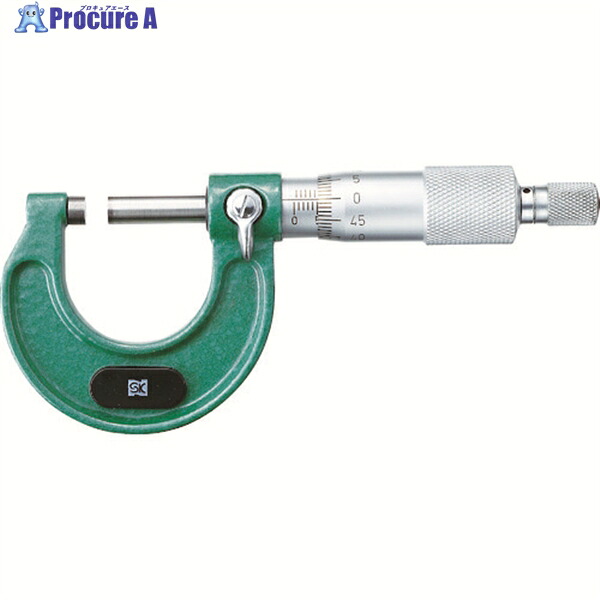

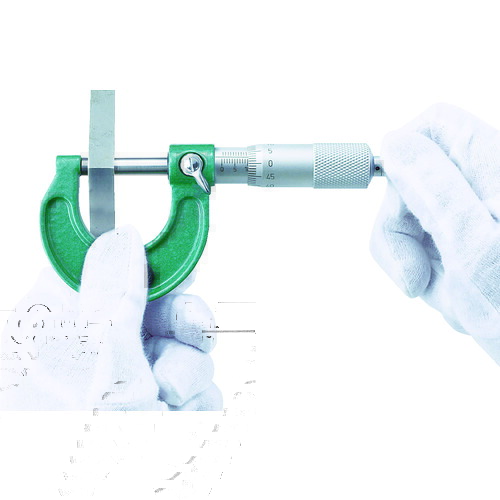

新潟精機SK 標準外側マイクロメーター0-25mm MC105-25
新潟精機SKのMC105-25は、測定範囲0〜25mmの標準外側マイクロメータです。本記事で説明したとおり、外側マイクロメータは1本あたりの測定範囲が25mm刻みに区切られており、この製品はその中でも最も標準的な入門レンジにあたる0〜25mm機です(出典: 本文の「25mm刻みの理由」参照)。日常的な小物の外側寸法測定であれば、まずこの0〜25mmクラスから検討するのが基本です。
目盛はねじピッチ0.5mm×シンブル50等分の標準的な機械式構造で、ラチェットストップによる測定力の一定化にも対応しています。本記事で説明した「精密ねじ・アッベの原理・ラチェット」の3点セットを、実物の構造として確認できます。
★注意: メーカー(新潟精機)公表のMC105-25の最大許容誤差は±4μm(±0.004mm)です(出典: 新潟精機公式サイト製品ページ、2026-09-02確認)。これは「公差から選ぶ」で紹介したJIS B7502:2016表8の0〜25mm区分値(±2μm)より緩い実力値ですが、それでも標準形デジタルノギスのMPE(±0.02〜0.03mm)と比べれば5倍以上細かく、公差±0.02mm以下の測定ではノギスより十分な余裕があります。
マイクロメータ選びと合わせて検討したいアクセサリー
本体の構造・原理を理解したら、精度を保つための周辺機器もあわせて検討すると長く安心して使えます。
基準棒(スタンダード)
測定範囲の広いマイクロメータ(25mm以上のレンジ)では、ゼロ点調整に基準棒(スタンダード)を使います。本記事で説明したとおり、マイクロメータはねじの精度がそのまま測定精度に直結するため、購入時だけでなく使い続けるうちにゼロ点がズレていないかを基準棒で定期的に確認すると安心です。
保護・収納ケース
アンビル・スピンドルの測定面は精密に仕上げられているため、工具箱の中で他の工具とぶつかると測定面が傷みやすくなります。測定面が傷むとアッベの原理に従っていても正確な値が読み取れなくなるため、専用ケースでの保管を心がけてください。
メナ本体だけでなく、ゼロ点確認用の基準棒とセットで揃えておくと、「精密ねじ×アッベの原理×ラチェット」という3点セットの性能を長く保てます。
メナここからは、よくある質問にまとめて答えていきます。
よくある質問
Q. デジタルノギスも0.01mm表示なら、マイクロメータと同じ精度ですか？
A. いいえ。表示桁数が同じでも、精密ねじ・アッベの原理・ラチェットの3点セットを備えているかどうかで、規格上の誤差(MPE)の桁が違います。機種ごとの実際の比較は記事冒頭でご紹介した製品比較記事をご覧ください。
Q. マイクロメータ1本あれば、ノギスは不要になりますか？
A. いいえ。標準的な外側マイクロメータは外側寸法専用で、内径・深さ・段差は測定できません。ノギスは1本で4種類の測定ができる汎用性が強みのため、用途に応じて使い分けるのが基本です。
Q. どのくらいの公差ならマイクロメータが必要ですか？
A. 目安として公差±0.02mm以下であれば、ノギスのMPE(標準形デジタルでも±0.02〜0.03mm程度)では公差に対して誤差が大きすぎるため、マイクロメータへの切り替えを検討してください。
Q. ラチェットストップを使わずスピンドルを直接回してもいいですか？
A. おすすめしません。測定力が毎回バラバラになり、定圧機構の意味がなくなります。必ずラチェットストップが空転するまで回してください。
使用時の注意点
測定前にはアンビルとスピンドルを密着させてゼロ点を確認してください。測定面に油や切粉が付着したままだと誤差の原因になります。締め付けは必ずラチェットストップ側で行い、スピンドルを直接強く回さないでください。測定範囲外の寸法を無理に測ろうとすると、機構を痛める原因になります。
メナマイクロメータが高精度なのは、「精密ねじ」「アッベの原理」「ラチェットによる測定力の一定化」という3点セットを備えているためです。一般的なノギスは構造上この3点の多くを欠いており、表示桁数を細かくしても同じ精度にはなりません。
まとめ
ノギスとマイクロメータの精度差は、表示桁数ではなく構造の違いから生まれます。マイクロメータはピッチ0.5mmの精密ねじとシンブル50等分で0.01mmを機械的に作り出し、アッベの原理に従った軸配置で誤差を抑え、ラチェットストップで測定力を一定にしています。この3点セットをノギスは備えていません。一方でマイクロメータは1本あたりの測定範囲が25mm刻みと狭く、外側寸法専用で内径・深さは測れないため、ノギスの汎用性には及びません。公差±0.02mm以下が求められる測定にはマイクロメータへ切り替え、それより緩い公差や内径・深さの測定にはノギスを使う、という使い分けが本記事の結論です。
★本記事はまだ実機を使ったレポートが書けておらず、メーカー公式資料・JIS規格・技術解説記事をもとに構成しています。実機を使ったレポートは今後追記予定です。
