メナどうも、ハイブリッドエンジニアのメナ(@menachite)です。「ノギスはデジタルとアナログ、どっちがいいの？」とよく聞かれますが、実はこの2つに「ダイヤル式」を加えた3方式は、精度の優劣で選ぶものではありません。それぞれ壊れ方・使われ方が違うので、今回はその違いから用途別の選び方を整理します。
結論から言うと、3方式の差は「電池が要るか」「機械式のかみ合わせ部分があるか」「原点(ゼロ点)がどう扱われるか」という運用面の違いです。精度の上限(MPE、最大許容誤差)そのものは、方式ではなく機種ごとに公表される数値で決まるため、方式選びと精度選びは別々に考える必要があります。
結論：3方式×壊れ方×使われ方 早見表
先に結論です。ノギスの精度の上限(MPE、最大許容誤差)は方式ではなく機種ごとに公表されるため、ここでは「どう壊れるか」「どう使われるか」という運用面だけを比べています。精度の見方自体は別記事で扱っているため、本記事では方式選びに絞ります。
| 方式 | 壊れ方(構造上の弱点) | 使われ方(向く用途) | 向く環境 |
|---|---|---|---|
| アナログ(バーニヤ) | 電子部品なし。目盛の摩耗・汚れ以外で壊れにくい | 油・切削液がかかる現場、電池切れを避けたい実習用途 | 粉塵・油の多い環境、電源を確保しづらい屋外作業 |
| ダイヤル | 内部にラック&ピニオン(歯車)機構があり、切粉・研磨くずがレール部に付着するとかみ合わせが渋くなりうる | 針の動きで直感的に読みたいが電池は使いたくない用途 | 比較的クリーンな環境での計測、目盛の読み取りに自信がない人 |
| デジタル | ボタン電池が必須で電池切れ時は測定不能。ABS(アブソリュート)方式なら電源再投入でも原点を保持、インクリメンタル方式は電源を入れるたびゼロ合わせが必要 | IP67等の防水防塵機種なら切削油・クーラント環境でも使える | 記録を残したい・素早く数値を読みたい用途、予備電池を用意できる環境 |
一般ユーザー側：3方式は何が違うのか
早見表のとおり、3方式の違いは「電子部品を持つかどうか」「機械的なかみ合わせ部分を持つかどうか」に集約されます。それぞれ具体的に見ていきます。
①アナログ(バーニヤ)：壊れる部品自体が少ない
本尺とバーニヤ目盛(副尺)を目視で読み取る方式で、電池はもちろん、内部に歯車やセンサーといった壊れうる部品がほとんどありません。電池切れの心配がなく、油や切削液がかかる加工現場でも安定して使えます。反面、バーニヤ目盛の読み取りにはある程度の慣れが必要です。
②ダイヤル：電池不要だが歯車機構を内蔵する
ダイヤル式は「ラックとピニオンによる拡大機構」で本尺の動きを歯車を介して指針の回転に変換し、円形のダイヤル表示で読み取る方式です(出典: ミツトヨ公式ダイヤルノギスラインナップページ、2026-09-02確認)。アナログと同じく電池は不要ですが、アナログとは違って歯車のかみ合わせという機械的な可動部分を内部に持ちます。この構造上、レール部に切粉や研磨くずが付着すると、かみ合わせが渋くなったり読み取りに影響したりする可能性がある、という構造的な弱点も併せ持ちます(出典: 計測コム「ノギスとは？種類を紹介」の構造記述、2026-09-02確認。具体的な故障事例の統計は確認できていないため、構造上の可能性として書いています)。
③デジタル：ABS方式なら原点を覚えたまま電源を切れる
デジタルノギスは液晶表示で数値をそのまま読めるため、読み取りに技能を必要としません。ただしボタン電池が必須で、電池切れの状態では測定そのものができません。さらに同じデジタルでも、電源を切ると原点(ゼロ点)の情報を失う「インクリメンタル方式」と、電磁誘導式のアブソリュート(ABS)エンコーダで原点の情報を保持し続ける「ABS方式」の2種類があります。ABS方式は電源をONにするたびのゼロセットが不要です(出典: ミツトヨ公式ABSクーラントプルーフキャリパCD-P15Sページの仕様説明、原点を保持するABSスケール内蔵のため電源ONごとのゼロセットが不要という趣旨の記載、2026-09-02確認)。また、切削油や水がかかる環境で使うなら、IP67のような防水防塵等級が付いた機種を選ぶ必要があります。IP67は「粉塵の侵入を防ぎ、一定条件の水没にも耐える」等級で、クーラント(切削油)を浴びる工作機械まわりでの使用を想定した仕様です(出典: 同ミツトヨ公式ページのIP等級表記、2026-09-02確認)。
メナ整理すると、電池が要らないのはアナログとダイヤル、機械的なかみ合わせがないのはアナログだけ、電源を切っても原点を覚えているのはABS方式のデジタルだけ、ということになります。
だから一般ユーザーは何を選べばいいのか
ここまでの壊れ方・使われ方の違いを踏まえると、選び方は次のように整理できます。油や切削液がかかる環境、電池切れを気にしたくない環境では、電子部品を持たないアナログが最も安定します。針で直感的に読みたいが電池は避けたい、という場合はダイヤルが候補になりますが、切粉や研磨くずが多い環境では手入れの頻度を上げる必要があります。記録を残したい・素早く読みたい・繰り返し電源を入れ直す運用なら、ABS方式のデジタルが原点合わせの手間を省けます。切削油環境で使うならIP67等の防水防塵表記があるモデルを選んでください。逆に、精度の上限(MPE)は方式では決まらないため、「デジタルだから高精度」「アナログだから精度が低い」と思い込まず、機種ごとのメーカー公表値(最大許容誤差=MPE、器差の上限)を個別に確認する習慣を持ってください。標準的な機種では、1000円台のバーニヤ機で公表値±0.1mm程度、標準形デジタル(0.01mm表示)で±0.02〜0.03mm程度、ワイヤーロープ用等の特殊形状機で±0.04〜0.06mm程度に分布する傾向があります。
メナ「壊れ方」で選び、「精度」は機種ごとのMPE(最大許容誤差)表記で確認する。この2段階で考えると、方式選びで迷いにくくなりますよ。
壊れ方・使われ方から見た代表機種
早見表の内容を踏まえ、ダイヤル・デジタルそれぞれの特徴を体現する実機を1点ずつ紹介します。

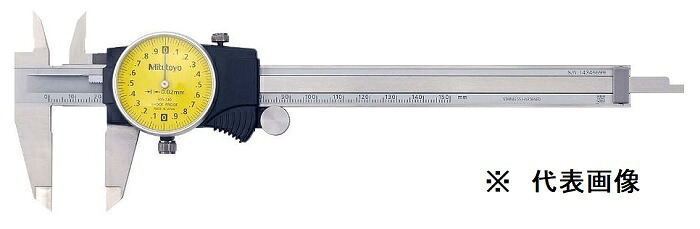

ダイヤル式の代表機種：ミツトヨ D15TX(505-730)
測定範囲0〜150mm・目量0.02mmのダイヤル式で、電池は不要です。最大許容誤差(MPE)は外側測定(EMPE)で±0.02〜0.03mm、段差・深さ測定(SMPE)で±0.04〜0.05mmとメーカーが公表しており(出典: ミツトヨ公式製品ページ、2026-09-02確認)、同じ測定範囲帯の標準形デジタルと同水準の精度です。「ダイヤル式=精度で劣る」わけではなく、あくまで壊れ方(歯車のかみ合わせ)が違うだけだとわかる実例です。
内部にラック&ピニオンの歯車機構を持つため、切粉や研磨くずが多い環境では定期的な清掃を心がけてください。
デジタル(ABS+IP67)の代表機種：ミツトヨ CD-P15S(500-702-20)
測定範囲0〜150mm・最小表示0.01mmのデジタルで、電磁誘導式のアブソリュートエンコーダにより電源を切っても原点を保持します。IP67の防水防塵等級を備え、切削油(クーラント)がかかる環境での使用を想定した仕様です(出典: ミツトヨ公式製品ページ、2026-09-02確認)。最大許容誤差(MPE)は外側測定(EMPE)で±0.02mm、段差・深さ測定(SMPE)で±0.04mmとメーカーが公表しています。
電池はボタン形酸化銀電池SR44を使用し、公表値で電池寿命は約5年です。とはいえ電池切れそのものはゼロにはならないため、予備電池を用意しておくと安心です。
方式ごとに用意しておきたいアクセサリー
方式によって壊れ方が違う分、備えておくと安心なアイテムも変わります。
デジタル機の予備電池
デジタル機は電池切れがそのまま測定不能につながります。使用頻度が高いなら、ボタン電池(SR44等、機種の仕様欄で確認)の予備を工具箱に常備しておくと、現場で電池切れに気づいて困ることを避けられます。

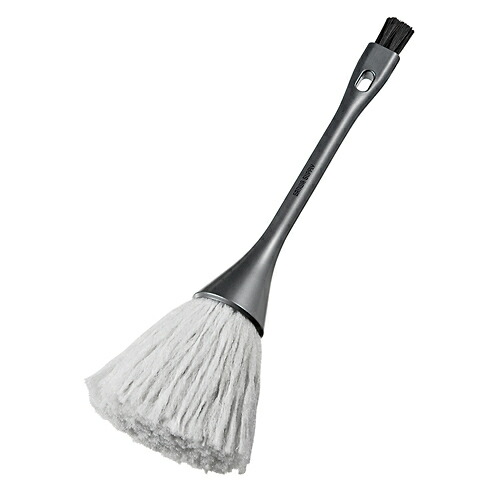

ダイヤル機の清掃用ブラシ
ダイヤル機は内部にラック&ピニオンの歯車機構を持つため、切粉や研磨くずが多い作業のあとは、レール部を小さめのブラシで払っておくと、かみ合わせの渋りを防ぎやすくなります。
保護・収納ケース
アナログ・ダイヤル・デジタルいずれの方式でも、ジョウの先端は精密に仕上げられているため、工具箱の中で他の道具とぶつかると測定面が傷みやすくなります。付属ケースに収めたまま持ち運ぶ習慣をつけておくと安心です。
メナここからは、よくある質問にまとめて答えていきます。
よくある質問
Q. デジタルとアナログ、精度が高いのはどちらですか？
A. 方式そのものでは決まりません。精度の上限(MPE)は機種ごとのメーカー公表値で決まるため、購入前にそのモデルの最大許容誤差(MPE、器差の上限)を確認してください。
Q. ABS方式とインクリメンタル方式はどう見分けますか？
A. 製品ページや仕様欄に「ABS」「アブソリュート」「原点保持」といった記載があるかを確認してください。記載がなければインクリメンタル方式の可能性が高く、電源を入れるたびにゼロ合わせが必要になります。
Q. ダイヤル式は今でも実用的ですか？
A. 電池が不要で、針の動きで直感的に読み取れるため、比較的クリーンな環境では今でも実用的な選択肢です。ただし内部に歯車機構を持つため、切粉や研磨くずが多い環境では手入れの頻度を上げる必要があります。
Q. 切削油がかかる環境ではどの方式を選ぶべきですか？
A. アナログ(電子部品なし)か、IP67等の防水防塵等級を明記したデジタル機を選んでください。防水防塵表記のないデジタル機や、歯車機構を露出させたダイヤル機は、切削油環境では劣化・不具合が早まる可能性があります。
使用時の注意点
方式によらず、測定前には必ずゼロ点を確認してください。測定面に油や切粉が付着したままだと誤差の原因になります。デジタル機は電池残量の確認を、ダイヤル機はレール部の清掃を、それぞれ定期的な習慣にしてください。
メナデジタル・アナログ・ダイヤルは「どれが優れているか」ではなく「どこで何を測るか」で選ぶものです。壊れ方の違いさえ押さえておけば、迷ったときの判断材料になりますよ。
まとめ
ノギスの3方式(アナログ・ダイヤル・デジタル)の違いは、精度の優劣ではなく壊れ方・使われ方の違いです。アナログは電子部品を持たず油や切削液に強く、ダイヤルは電池不要な一方で歯車機構による構造的な弱点を持ち、デジタルは読み取りが簡単な反面、電池切れのリスクと原点保持の方式(ABS/インクリメンタル)の違いを理解しておく必要があります。精度の上限(MPE)は方式でなく機種ごとのメーカー公表値で決まるため、方式は使われ方から、精度は最大許容誤差(MPE)の表記から、それぞれ別に確認して選んでください。
★本記事はまだ実機を使ったレポートが書けておらず、メーカー公表資料をもとに構成しています。実機を使ったレポートは今後追記予定です。
