メナどうも、ハイブリッドエンジニアのメナ(@menachite)です。「デジタルノギスは0.01mmまで読めるから精度も0.01mm」と考えていませんか？実はこの「表示できる桁数(分解能)」と「実際にどれだけ正確か(精度)」は別の話です。今回はこの違いを、規格や実機の数値まで踏み込んで整理します。
結論から言うと、ノギスの液晶やバーニヤ目盛が示す「0.01mm」や「0.05mm」という数字は「どこまで細かく読み取れるか(分解能・目量)」を表しているだけで、「その数値がどこまで信用できるか(精度・器差)」とは別の指標です。この2つを混同すると、「0.01mm表示だから0.01mm単位で信用できる」という誤解につながります。
★先にお伝えしておきたいことがあります。この記事はまだ実機で誤差を測定したレポートが書けておらず、メーカーの技術資料・学会誌の解説記事・規格の公開情報をもとに構成しています。実測レポートは今後追記予定です。また、個々のノギスの選び方(方式・価格帯別)は別記事で扱う予定のため、本記事は「分解能と精度は別物」という考え方の解説に絞ります。デジタル機同士の細かな商品比較を先に見たい場合は デジタルノギス・マイクロメーターの商品比較記事 も参考にしてください。
結論：表示分解能と実際の誤差(器差) 早見表
先に結論です。分解能(目量)は0.05mmから0.01mmへ、表示できる桁は5分の1に細かくなります。しかし標準的な形状の実機で公表されているMPE(最大許容誤差)を比べると、0.05mm機の±0.05mmから0.01mm機の±0.02〜0.03mm程度への縮小にとどまり、2〜3分の1程度にしか縮みません(ワイヤーロープ用やフック付といった特殊形状機では±0.04〜0.06mmと、縮み幅がさらに小さいこともあります)。つまり表示桁の細かさは、そのまま精度の良さに比例するわけではありません。この違いこそが本記事いちばんの要点で、詳しくは次の一般ユーザー側の解説で説明します。
| 表示分解能(目量) | MPE(最大許容誤差、器差の上限)の目安 | 実誤差を左右する追加要因 |
|---|---|---|
| 0.05mm(アナログ標準形150mm) | 公表MPE ±0.05mm(例: TRUSCO THN-15-U、新潟精機N15) | 視差(目盛を斜めから読む)、測定力、温度 |
| 0.01mm(デジタル標準形150mm) | 公表MPE ±0.02〜0.03mm(例: ミツトヨCD-15APX ±0.02、新潟精機GDCS-150/シンワ19975/SK11 SDV-100 ±0.03)。特殊形状機(ワイヤーロープ用・フック付等)は±0.04〜0.06mm | センサー特性、電池電圧、測定力、温度、量子化誤差(±1カウント、MPEに含まれない) |
一般ユーザー側：「分解能」と「精度」は何が違うのか
まず言葉の整理です。「分解能(目量)」は、目盛や液晶が読み取れる最小の単位のことです。アナログのバーニヤノギスなら0.05mmや0.02mm、デジタルノギスなら0.01mmが一般的な分解能です。一方「精度」に関わるのが、一般に「器差」と呼ばれる、表示された数値と実物の寸法との実際のズレです。規格(JIS B 7507)ではこのズレを「指示誤差」と呼び、メーカーが製品仕様として公表する「±0.03mm」のような数字は、この指示誤差(器差)に規格上許される上限、つまり「最大許容誤差(MPE)」を指します。器差(指示誤差)そのものは測ってみないと分からない実測値であり、MPE(最大許容誤差)はメーカーがあらかじめ保証する上限値、という関係です。本記事では以降、「器差(指示誤差)の上限=MPE」という書き方で統一します。
分解能の数字は、誤差の一部の要因にすぎない
ミツトヨの技術者が学会誌に寄稿した解説によると、目量(分解能)50μm(0.05mm)のバーニヤノギスの場合、「読み取りの分解能による不確かさ」は式で表すと約29μmになるとされています。これは分解能そのものではなく、分解能に由来する誤差成分の1つにすぎません。そのうえで、標準的なノギス(1000mm以下のバーニヤノギス)の校正における全体の不確かさはU=40μm(k=2、拡張不確かさ。これは校正作業に伴う不確かさであり、器差やMPEとは別の量です)であり、「校正の不確かさは目量で制約されている」とされています。つまり分解能は精度の上限をある程度決めますが、精度そのものと同じ数字にはなりません。だから一般ユーザーは、「表示の桁数=精度」と考えず、分解能はあくまで「読み取れる最小単位」だと理解しておいてください。
標準形の実機で比べると、MPEは表示桁ほどには縮まない
目量0.05mmのアナログ標準形(150mm、例: TRUSCO THN-15-U、新潟精機N15)は、メーカー公表のMPEが±0.05mmです。一方、目量0.01mmのデジタル標準形(150mm)は、ミツトヨCD-15APXが±0.02mm、新潟精機GDCS-150・シンワ19975・SK11のSDV-100が±0.03mmと、メーカーによってMPE±0.02〜0.03mm程度に収まっています。表示桁は0.05mmから0.01mmへ5分の1になっていますが、MPEは±0.05mmから±0.02〜0.03mmへ、2〜3分の1程度にしか縮んでいません。なお、ワイヤーロープ用・フック付・深さ測定用といった特殊形状の0.01mm機では、構造上の制約からMPEが±0.04〜0.06mm程度まで広がる機種もあります。だから一般ユーザーは、「デジタルだから一律で高精度」と考えず、購入前にそのモデル固有のMPE(最大許容誤差)の表記を確認する習慣を持ってください。
ネットでよく見る「保証±0.2mm」との違いに注意
デジタルノギスについて「メーカー保証は±0.2mmとなっています」という数字を紹介するサイトが見つかりますが、これがどの規格・どの条件に基づく数値かは記事内で明示されていません。前述のとおり0.01mm表示のデジタル標準形のMPE(最大許容誤差)は±0.02〜0.03mm程度が中心で、この±0.2mmとは一桁違います。一方でネット掲示板には「校正されたものなら誤差は±1digit(≒±0.01mm)程度」という体感ベースの数字も並んでおり、どの数字を信じればよいか分かりにくいのが実情です。だから一般ユーザーは、他サイトや掲示板の数字を鵜呑みにせず、購入を検討している機種そのもののMPE(最大許容誤差)の表記を確認してください。
分解能0.05mmの実機で「読み取りの限界」を見てみる
ここで、目量0.05mmのアナログノギスを実際に見てみます。バーニヤ目盛は0.05mm刻みでしか目盛線が引かれていないため、それより細かい数値は「目分量」でしか読み取れません。デジタル機の「0.01mm」という表示は、この目盛線の限界を電子的に取り払って見せているだけであり、目盛の限界が消えたからといって、その先に付いた桁の信頼性まで保証されているわけではない、という点をこの実機で具体的にイメージできます。
分解能の限界を確認できる実機

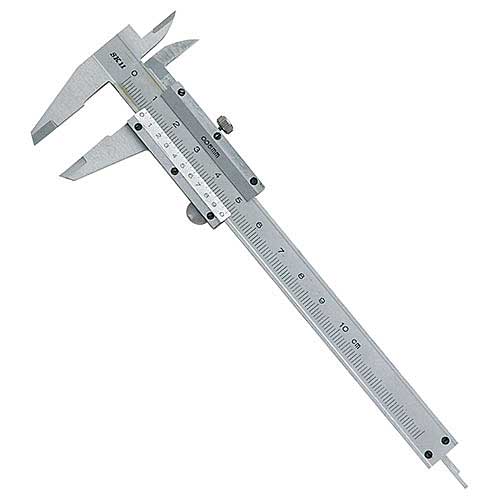

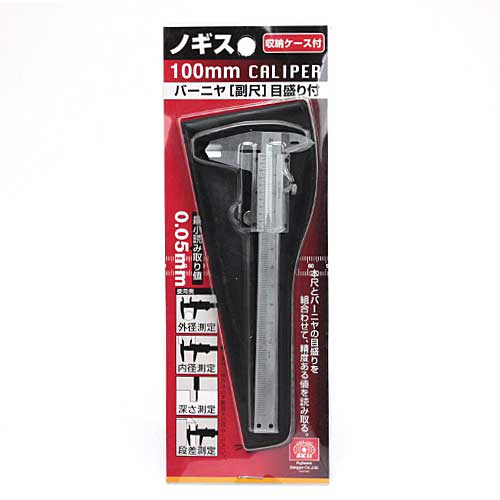

SK11(藤原産業)のノギス100mmは目量0.05mmのバーニヤ目盛付きで、価格も1,000円台と手に取りやすい1本です。
目盛を実際に読んでみると、0.05mm刻みより先は目分量になることが体感でき、「分解能=読み取れる最小単位」という感覚をつかむのに向いています。
測定力・視差・温度も実誤差に乗る
ノギスには通常、マイクロメータのような定圧機構(一定の力で止まる仕組み)がなく、剛性の低い測定物を測る際にはジョウを締め付ける力で誤差が生じやすくなります。アナログ・ダイヤル方式ではさらに、目盛を斜めから読むこと(視差)によるズレも加わります。加えて、測定物とノギスの温度差が大きいと熱膨張の影響も乗ります。これらは分解能の桁数とは無関係に、どの方式のノギスにも共通して乗ってくる誤差要因です。だから一般ユーザーは、精密な測定をするときほど、測定力を一定にし(締め付けすぎない)、目盛を正面から読み、室温に馴染ませてから測ることを意識してください。
メナまとめると、「0.01mmという表示」を信じてよいのは、校正済みで・測定力が一定で・室温に馴染んでいる、という3条件が揃ったときです。条件が崩れれば、0.01mm表示でも実際のズレはその何倍にもなりえます。
精度を保つためのアクセサリー
本体のMPE(最大許容誤差)がどれだけ小さくても、使い方や保管の仕方次第で実際の器差(指示誤差)は大きくなります。分解能と精度の違いを理解したら、精度を保つための周辺アイテムもあわせて検討すると安心です。
校正用ブロックゲージ
購入時だけでなく、使い続けるうちに器差(指示誤差)がMPEの範囲からずれていないかを手元で確認したい場合、基準となる寸法のブロックゲージがあると便利です。定期的に基準寸法を測ってみることで、購入時の状態からのズレに気づきやすくなります。
メナ精密な作業をする方は、ブロックゲージを1個持っておくだけで「あれ、この数値おかしいかも」に早めに気づけるようになりますよ。
保護・収納ケース
ジョウの先端は精密に仕上げられているため、工具箱の中で他の道具とぶつかると測定面が傷みやすくなります。多くの製品には簡易ケースが付属しますが、現場に頻繁に持ち運ぶ場合は緩衝材入りの丈夫なケースへの買い替えも検討する価値があります。
メナここからは、よくある質問にまとめて答えていきます。
よくある質問
Q. 0.01mm表示のノギスを買えば、0.01mm単位で信用できますか？
A. できるとは限りません。表示は「分解能(読み取れる最小単位)」であり、実際の器差(指示誤差)の上限であるMPE(最大許容誤差)は機種ごとにメーカーが公表しています。購入前にその機種のMPEの表記を確認してください。
Q. 分解能0.05mmのアナログと0.01mmのデジタル、精度はどれくらい違いますか？
A. 標準形の実機で比べると、0.05mm表示機のMPE(約±0.05mm)に対して、0.01mm表示機のMPEは±0.02〜0.03mm程度で、約2倍ほど良くなります。ただし表示桁は5分の1になっているため、桁の差ほどには精度は上がりません。特殊形状機ではMPEが±0.04〜0.06mm程度まで広がる機種もあります。
Q. 器差・MPE(最大許容誤差)はどこで確認できますか？
A. メーカーの製品仕様ページやカタログに「最大許容誤差」「器差」として記載されていることが多いです。販売サイトのスペック表にある「器差」欄の値は、規格上のMPE(最大許容誤差)に相当すると考えて差し支えありません。記載が見当たらない場合は、メーカーの問い合わせ窓口で確認することをおすすめします。
Q. 商品ごとの比較や選び方も知りたいのですが？
本記事は「分解能と精度は別物」という考え方の解説に絞っています。デジタル機同士の細かな商品比較を見たい場合は デジタルノギス・マイクロメーターの商品比較記事 をご覧ください。
測定時の注意点
測定前には必ずジョウを閉じてゼロ点を確認してください。測定面に油や切粉が付着したままだと誤差の原因になるため、清潔な状態で測定することも重要です。柔らかい素材を測る際はジョウを締め付けすぎないよう注意し、測定物とノギスの温度差が大きい場合は室温に馴染ませてから測定してください。
メナ「0.01mm表示だから精度も0.01mm」ではなく、「分解能はあくまで読み取れる最小単位、器差(指示誤差)の上限=MPEは機種ごとに確認するもの」と覚えておいてください。
まとめ
ノギスの分解能(目量)と、器差(指示誤差)の上限であるMPE(規格上の最大許容誤差)は別物です。目量が細かいほど読み取れる桁は増えますが、実際の精度はMPEの数値で決まります。標準形の実機で見ると、目量0.05mm機のMPEは約±0.05mm、目量0.01mm機のMPEは±0.02〜0.03mm程度で、表示桁が5分の1になるほどには精度は上がらず、2〜3分の1程度の改善にとどまります(ワイヤーロープ用等の特殊形状機ではMPEが±0.04〜0.06mm程度まで広がることもあります)。ネットでよく見る「保証±0.2mm」という数字は出典があいまいなまま紹介されていることが多く、鵜呑みにはせず、購入を検討している機種そのもののMPE表記を確認することが本記事の結論です。「0.01mmという表示」を信じてよいのは、校正済み・測定力が一定・室温に馴染んでいるという3条件が揃ったときだけです。
★本記事はまだ実機で誤差を測定したレポートが書けておらず、メーカーの技術資料・学会誌の解説記事・規格の公開情報をもとに構成しています。実測レポートは今後追記予定です。
