メナどうも、ハイブリッドエンジニアのメナ(@menachite)です。「ノギスなんてどれも同じでしょ」と思って100均で済ませたら、あとで精度が足りずに困った経験はありませんか？今回は「DIYでどこまでの精度が必要か」を、用途別の公差の出典と一緒に整理します。
結論から言うと、ノギスに必要な精度は「何を測るか」で全く変わります。棚を作るくらいの木工なら100均で十分な一方、バイクのバルブクリアランス調整のシム選定のような場面では、入門機でも心もとなく、より精度の高い測定器が必要になります。「ノギスは1本あればどれも同じ」という考え方自体が、実は精度選びの落とし穴です。
本記事では、木工・3Dプリント・バイク整備・電子工作という4つのDIY用途について、「作業として求められる公差(許容できるズレの幅)」を一次資料で確認し、そこから「測定器の精度は公差の10分の1程度が目安」という測定現場の経験則を当てはめて、100均・1000〜2000円台のバーニヤ機・標準形デジタル機・マイクロメーターのどこで足りるかを線引きします。迷ったら、まず自身の作業で許容できるズレの幅がどれくらいかを考えてみてください。
結論：用途別「求める公差」と「合う測定器」早見表
先に結論です。木工や、バイクのブレーキパッド残厚の目視判定のように「1mm単位」で判断できる作業は100均〜1000円台のバーニヤ式ノギスで足ります。3Dプリントの検証や電子工作の基板確認のように公差が±0.1mm前後まで狭まると、バーニヤ式では力不足で、目量0.01mmの標準形デジタル機が必要になります。さらにバイクのバルブクリアランス調整に使うシムの選定のように公差自体が±0.02mm程度しかない作業は、ノギスという形式そのものが不向きで、マイクロメーターやシックネスゲージが必要です。同じ「バイク整備」でも作業によって必要精度が全く違う、という点が本記事でいちばん伝えたいことです。
| 用途 | 求める公差の目安 | 合う測定器 |
|---|---|---|
| 木工(棚・家具のDIY) | 厚み±0.5mm/幅・長さ±1mm程度 | 100均〜1000円台のバーニヤ機で足りる |
| バイク整備-ブレーキパッド残厚判定 | 整備書の目安値に対する1mm単位のしきい値判定 | 100均ノギスで足りる |
| 3Dプリント造形物の検証 | ±0.1〜0.3mm程度(条件次第で±0.05mm) | 標準形デジタル0.01mm機(±0.02〜0.03mm)が必要 |
| 電子工作-基板穴径・部品足の確認 | 穴径公差±0.1mm程度 | 標準形デジタル0.01mm機(±0.02〜0.03mm)が必要 |
| バイク整備-バルブクリアランスのシム選定 | 車種により±0.02mm程度と狭い | ノギスでは不可、マイクロメーター/シックネスゲージが必要 |
一般ユーザー側：なぜ「公差の1/10」が目安になるのか
測定の現場では「測定器の精度は、測りたい対象の公差(許容できるズレの幅)の10分の1程度あるとよい」という目安が語られます。これは固定の規格値ではなく、誤判定(本当は公差内なのに外れていると判断してしまう、逆に本当は公差外なのに見逃してしまう)を抑えるための経験則です。この目安に沿えば、「自身の作業で許容できるズレの幅」さえ分かれば、必要な測定器の精度もおのずと決まります。
木工：バーニヤ式の1000円台ノギスで十分
木材加工では、厚みで±0.5mm以内、幅や長さで±1mm以内程度が一般的な許容誤差の目安とされています。この記事で扱うSK11(藤原産業)のバーニヤ式ノギス150mmはメーカー公式カタログで精度±0.1mmと公表されており、木工の許容誤差(厚み±0.5mm程度)に対しては十分な余裕があります。個人ブログでの実測例(1本)では100均ノギスでも「1mm単位なら正確」と報告されており、木工用途ならこちらでも実用上問題になりにくい水準です。
3Dプリント・電子工作：バーニヤ式では力不足、標準形デジタル機が必要
一般的なFDM方式3Dプリンターの寸法誤差は±0.1〜0.3mm程度(条件を詰めても±0.05mm程度)が基準とされ、プリント基板の穴径公差も一般に±0.1mm程度です。ここでSK11 150mmのようなバーニヤ式ノギスの精度±0.1mmを当てはめると、公差とほぼ同じ大きさの誤差を持つ測定器で判定することになり、「測定器の精度は公差の10分の1程度」という目安には遠く届きません。この2つの用途には、目量0.01mmの標準形デジタルノギス(器差±0.02〜0.03mm程度、SK11 SDV-100・新潟精機GDCS-150・シンワ19975等で確認済み)が必要です。手元にバーニヤ式しかない場合は、この用途だけデジタル機への買い替え・買い足しを検討してください。なお、条件を詰めた3Dプリントの最良ケース(±0.05mm)に対しては、標準形デジタル機の器差(±0.02〜0.03mm)でも公差の10分の1(0.005mm)にはわずかに届かず、あくまで「実用上十分な精度」であって理想値そのものではない点は理解しておいてください。
バイク整備は「作業によって必要精度が全く違う」代表例
ブレーキパッドの残厚チェックは、多くの場合、車種の整備書等に示された残厚の目安値に対する1mm単位のしきい値判定です。ここは100均ノギスの実力(1mm単位ならおおむね正確)で十分間に合います。ところが同じバイク整備でも、バルブクリアランス調整で使うシムの選定は事情が違います。シム自体は0.05mm刻みで作られていますが、規定される許容クリアランスの幅は車種によって±0.02mm(公差幅にすると0.04mm)程度まで狭いことがあります。公差幅0.04mmの10分の1は0.004mmで、これはミツトヨ級の標準形デジタルノギス(器差±0.02mm程度)の器差そのものと同じか、それ以上に厳しい数字です。つまりこの用途に限っては、ノギスであればバーニヤ式・デジタル式・ブランドを問わず器差が公差幅と同程度以上になってしまい、「測っても判断を誤りかねない」状態になります。ここはノギスではなく、マイクロメーター(目量0.001mm)やシックネスゲージ、専用のシムゲージを使ってください。
メナ同じ「バイク整備」というくくりでも、ブレーキパッドの残厚チェックとバルブクリアランスのシム選定とでは、求められる精度がここまで違います。作業名だけで判断せず、その作業の公差そのものを確認する習慣をつけておくと安心です。
メナまとめると、「1mm単位の判断で済む作業」は100均〜1000円台のバーニヤ機で十分、「0.1mm前後の公差を扱う作業」は目量0.01mmの標準形デジタル機が目安、「公差幅そのものが0.04mm級と狭い作業」はノギスではなくマイクロメーター等を検討してください。
だから一般ユーザーは何を選べばいいのか
木工やバイクのパッド残厚チェックのように公差が0.5〜1mm級の作業は、価格を抑えたバーニヤ式ノギスで実用上困りません。一方、3Dプリントの検証や電子工作の基板確認のように公差が±0.1mm前後まで狭まる作業は、バーニヤ式では公差の10分の1という目安に届かないため、目量0.01mmの標準形デジタル機に切り替えてください。さらにバイクのバルブクリアランス調整のような「公差幅そのものが数十ミクロン級」の作業は、ノギスという形式自体が不向きで、マイクロメーターや専用のシムゲージを使うのが安全です。ノギスは万能の測定器ではなく、「用途に対して公差の10分の1の精度があるか」で選ぶ道具だと考えてください。
木工・バイクのパッド残厚チェックに使える1本

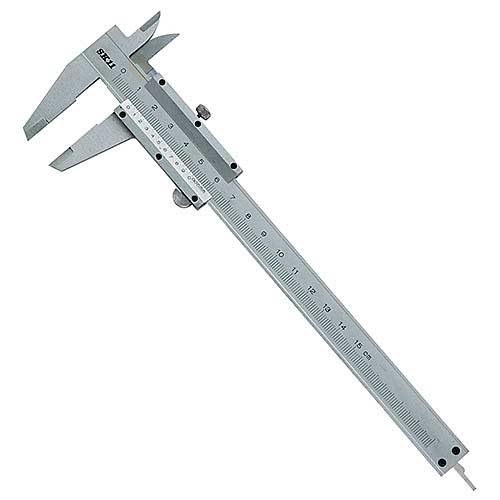

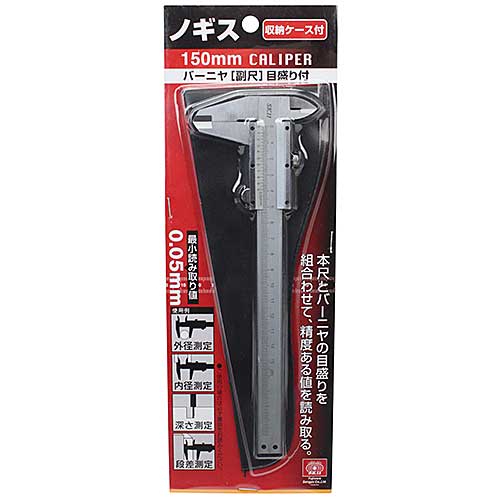

SK11(藤原産業)のノギス150mmはバーニヤ目盛付きで、精度はメーカー公式カタログで±0.1mmと公表されています。価格は2,000円弱と1000円台の入門機の代表格で、木工の寸法確認やバイクのブレーキパッド残厚チェックのような0.5〜1mm級の公差を扱う用途であればこの1本で十分な精度が出ます。
一方で、3Dプリントの検証や電子工作の基板確認のように公差が±0.1mm前後まで狭まる用途には、このバーニヤ式の精度では公差の10分の1という目安に届かず力不足です。そちらは目量0.01mmの標準形デジタルノギスを検討してください(方式・商品比較はデジタルノギス・マイクロメーターの商品比較記事も参考になります)。バイクのバルブクリアランス調整のシム選定のように公差幅が極端に狭い作業には、ノギスではなくマイクロメーターや専用シムゲージが必要な点にもご注意ください。
メナここからは、よくある質問にまとめて答えていきます。
よくある質問
Q. 100均ノギスとSK11のような1000円台のノギス、何が違いますか？
A. 個人ブログでの実測例(1本)では100均ノギスも「1mm単位なら正確」と報告されていますが、SK11のようなバーニヤ式1000円台機はメーカー公式カタログで精度±0.1mmと公表されており、木工やバイクのパッド残厚チェックのような0.5〜1mm級の公差を扱う用途に安心して使えます。ただし3Dプリントの検証や電子工作の基板確認のように公差が±0.1mm前後まで狭まる用途には、このクラスでは力不足です。
Q. バイクのバルブクリアランス調整は、ノギスで測ればいいですか？
A. おすすめしません。規定公差が±0.02mm程度と狭い車種では、ミツトヨ級の標準形デジタルノギス(器差±0.02mm程度)でも公差幅と同程度の誤差を持つため、ノギスという形式自体が不向きです。マイクロメーター(目量0.001mm)やシックネスゲージ、専用シムゲージを使ってください。
Q. 「公差の10分の1」は必ず守らないといけない規格値ですか？
A. いいえ、規格として定められた固定値ではなく、誤判定を抑えるための現場の経験則です。「測定器の精度は対象の公差よりも十分細かく」という考え方の目安として使ってください。
Q. デジタルノギスとバーニア(アナログ)式、DIY用途ならどちらがいいですか？
A. 本記事は「必要な精度の目安」に絞って解説しています。方式ごとの選び方や商品比較を先に見たい場合は デジタルノギス・マイクロメーターの商品比較記事 も参考にしてください。
測定時の注意点
どの精度帯のノギスでも、測定前にはジョウを閉じてゼロ点を確認してください。測定面に切粉や油が付着したまま測ると、価格帯に関わらず誤差の原因になります。柔らかい素材や薄い板を測る際はジョウを締め付けすぎないようにし、金属など温度差が出やすい対象は、室温に馴染ませてから測定すると安定します。
メナノギスは「何を測るか」で必要な精度が変わる道具です。1mm単位の判断なら100均〜1000円台のバーニヤ機、0.1mm前後の公差なら標準形デジタル機、公差幅が数十ミクロン級の作業はノギスではなくマイクロメーター等、という目安で選んでみてください。
まとめ
木工・3Dプリント・バイク整備・電子工作という4つのDIY用途で、求められる公差と合う測定器を整理しました。「測定器の精度は公差の10分の1」という測定現場の経験則に沿うと、木工の寸法確認やバイクのパッド残厚チェックは100均〜1000円台のバーニヤ式ノギスで十分ですが、3Dプリントの検証や電子工作の基板確認は公差が±0.1mm前後まで狭く、目量0.01mmの標準形デジタル機が必要です。さらにバイクのバルブクリアランス調整のシム選定は公差幅そのものが0.04mm級と狭く、ノギスではなくマイクロメーターやシックネスゲージを検討する必要があります。
