「そのドリル、なぜ焼けた？」——本記事は、折れる・焼ける原因から選ぶ金属用ドリルと回転数・切削油の選び方を、症状から逆引きする形で解説します。
結論早見表① 症状→まず疑う要因→対処
「すぐ折れる」「焼ける」「そのうち切れなくなる」は別々の故障ではなく、材質・板厚・穴径・回転数・切削油・ドリル材質という6要因のどれかがズレているサインです。まず症状から疑う要因を絞り込みましょう。
| 症状 | まず疑う要因 | 対処 |
|---|---|---|
| 折れる(パキッと折損) | 送り過多・固定不良(たわみ)・切りくず詰まり | 送りを軽くする/材料をクランプで固定/切りくずをこまめに排出 |
| 焼ける・変色する | 回転数(周速)過大・切削油の不足/不適合 | 回転数早見表で周速を落とす/切削油を使う・種類を見直す |
| 切れなくなる(異常摩耗) | 周速過大・ドリル材質が材料に合っていない | 材質に合ったドリルへ(汎用ハイス→コバルトハイス→超硬) |
| 食い込んで止まる・暴れる | 位置決め不足・下穴なし・食い付き不良 | 自動ポンチで位置決め→下穴をあける→垂直を保って送る |
| 穴が広がる・精度が出ない | 固定不良(振れ)・送り過多 | クランプで固定して振れを止める/送りを下げる/仕上げはリーマー |
結論早見表② 材質×穴径→推奨回転数(ハイス/コバルトハイス系)
回転数の目安は、周速(切削速度)から算出します。オーエスジー(OSG)の技術資料「ドリル加工」によれば、ドリルの切削速度は「Vc = π・Dc・n / 1000」(Vc:切削速度[m/min]、Dc:ドリル直径[mm]、n:回転数[min⁻¹])という式で表されます。これを回転数について解くと「n = 周速×1000 / (π×径)」となり、材質ごとの適した周速さえ分かれば、どんな径のドリルでも回転数を逆算できます。
下表は不二越(NACHI)公式のハイスコーティングドリル(GLSD/GNLSD/GLDシリーズ)向け切削条件表から一部の径を抜粋したものです(各セルは「回転数min⁻¹ / 送りmm/min」)。水溶性切削油剤の使用・穴深さ10D以下が前提の数値で、それより深い穴を開ける場合は回転数・送りを30%低減するか、切りくずを排出しながら送るステップ送りに切り替えてください。
| 径(mm) | 構造用鋼/炭素鋼(SS400,S50C) | 合金鋼/調質鋼(SCM440等) | ステンレス鋼(SUS304,SUS316) | 鋳鉄(FC250,FCD400) | アルミ・銅合金(A5052,C1100) |
|---|---|---|---|---|---|
| 2 | 2100 / 80 | 1300 / 40 | 800 / 21 | 2100 / 90 | 4000 / 180 |
| 3 | 1800 / 110 | 1050 / 55 | 640 / 26 | 1800 / 125 | 3200 / 230 |
| 5 | 1300 / 130 | 770 / 69 | 450 / 31 | 1300 / 153 | 2500 / 320 |
| 8 | 900 / 130 | 550 / 76 | 280 / 30 | 900 / 155 | 2000 / 370 |
| 10 | 700 / 130 | 450 / 70 | 220 / 28 | 700 / 147 | 1600 / 350 |
| 13 | 550 / 120 | 340 / 67 | 170 / 27 | 550 / 137 | 1200 / 330 |
| 16 | 450 / 110 | 280 / 62 | 140 / 24 | 450 / 125 | 1000 / 300 |
| 20 | 350 / 95 | 220 / 54 | 110 / 21 | 350 / 110 | 800 / 260 |
アルミ>鋳鉄≈炭素鋼>合金鋼>ステンレスの順で速度が下がっており、加工硬化を起こしやすく熱伝導も低いステンレスは難削材、軟質なアルミは高速加工可能という一般的な被削性の違いと整合しています。ただし同じ「ステンレス用ハイスドリル」でも製品や条件で推奨速度には幅があり(NACHI別資料ではφ6mmステンレスで15m/minという記載もあり本表より高め)、表の数値は断定値ではなく出発点として、削りながら焼け・音・切りくずの色で微調整してください。この表はハイス・コバルトハイス系コーティングドリル向けの基準で、超硬ドリルは対象外です。なお出典のNACHI GLSD/GNLSD/GLDシリーズは一次資料の題名がLong Drills(ロングドリル)系であり、短尺の汎用ドリルより保守的な値である点に留意してください。
判定例：「ステンレスに穴を開けたらドリルが焼けた。なぜ？」
読者が本当に欲しいのは、この1問への答えです。順番にチェックしていきましょう。
チェック① 回転数は周速の目安内か
たとえばSUS304にφ8mmの穴を開けるなら、早見表ではおよそ280min⁻¹が目安です。家庭用の電気ドリルは固定回転数や高速寄りの設定であることが多く、目安より高い回転数のまま使うと周速が過大になり摩擦熱が増えます。ステンレスは加工硬化を起こしやすく熱伝導も低いため、一度発熱すると刃先の摩耗が進み、さらに熱が上がるという悪循環に入りやすい材質です。
チェック② 切削油を使っているか
切削油剤の役割は、高温下での切れ刃硬さの低下を防ぐ冷却作用と、切りくずの強制排出、摩擦を軽減する潤滑作用です。無給油のまま加工していれば、それだけで焼けの直接原因になります。
チェック③ 送りが軽すぎてこすっていないか
送りが不足していると、刃先が穴の中で同じ場所を擦り続ける時間が長くなり、切削ではなく摩擦で熱を生み続けます。「軽く当てて様子を見る」つもりの送りが、実は焼けを招くことがあります。
チェック④ 固定・バックテーパは適切か
バックテーパ(先端から後方に向けてわずかに細くなる形状)が小さすぎると、穴の締め付けによってトルクが上昇し発熱量が増加し、折損も起きやすくなるとされています。ドリル自体の摩耗や設計に起因する要因もあるということです。
①〜④のどれか(たいてい複数)が当てはまるはずです。ドリルを「安物だから」と交換する前に、回転数・切削油・送り・固定の4点を順に見直すと、同じドリルのままトラブルが収まることが多くあります。これが「それ、ドリルの問題じゃなくて回転数の問題です」の中身です。
メナ新しいドリルを買っても、回転数が合っていなければまた焼けます。要因の切り分けは、商品を選ぶより先にやるべきことです。
壊れ方5パターン別：何が起きていて、次に何を変えるか
折れる(パキッと折損する)
折損の原因としては、機械・ワークのたわみや逃げ、逃げ角が小さすぎること、切削速度に対して送り量が大きすぎること、摩耗の進行、切りくず詰まり、食付きの悪さが挙げられています。主因は送り過多・固定不良・切屑排出の3点が重なっているケースが多いです。
次に変えること: 送りを軽くする、材料をクランプで固定する(たわみを止める)、切りくずをこまめに排出することから始めてください。
それでも駄目なら: それでも折れるなら、摩耗が進んだドリルを交換するか、先端形状に工夫のある高耐久タイプへ。
焼ける・変色する
マージン部の溶着は、切れ刃摩耗による発熱量の大きさ、切削油剤の供給不足、切削油剤が適していないことが原因とされています。回転数早見表は水溶性切削油剤の使用が前提のため、油を使わずに高回転で削れば焼けやすいのは当然といえます。
次に変えること: 回転数早見表で周速を落とし、切削油を使う・種類を見直すことが最優先です。
それでも駄目なら: それでも焼けるなら、穴深さが10D(径の10倍)を超えていないか確認し、超えていれば回転数・送りを30%低減するかステップ送りに切り替えてください。
切れなくなる(だんだん切れ味が落ちる=異常摩耗)
外周コーナの異常摩耗は、切削速度が高すぎること、刃先形状が適していないこと、ドリル材種が適していないこと、切削油剤が適していないことが原因とされています。回転数だけでなく材質のミスマッチが主因になっているケースです。
次に変えること: 材質に合わせてドリルの種類を見直します(汎用ハイス→コバルトハイス→剛性のある機械なら超硬)。
それでも駄目なら: それでも切れ味が落ちるなら、再研削(研磨)か買い替えのタイミングです。
食い込んで止まる・暴れる
食付きの悪さは折損原因としても挙げられています。ドリル先端の中心部(チゼルエッジ)はほかの刃先と違い、切るというより押し潰すように材料へ食い込む性質があり、位置決めや下穴がないまま押し込むと、先端が滑って暴れたり、急に食い込んで止まったりします。
次に変えること: 自動ポンチで先に位置をマークし、下穴をあけてから本穴を送ります。垂直を保つことも重要です。
それでも駄目なら: それでも暴れるなら、先端角(汎用ハイスは一般に118°)が材質に合っているか確認してください。
穴が広がる・穴の精度が出ない
コーナの欠損は、ドリル材種が適していないこと、切削速度・送り量が大きすぎること、切削油剤の供給不足が原因とされています。これに手持ち加工特有の振れ(たわみ)が重なると、穴径が広がったり真円度が崩れたりします。
次に変えること: クランプで電気ドリル・材料を固定して振れを止め、送りを下げます。
それでも駄目なら: それでも精度が出ないなら、最終仕上げはリーマーに任せる設計に切り替えます。
メナ5パターンとも、いきなりドリルを疑うのではなく、送り・固定・回転数・切削油の順で1つずつ確認すると原因が絞れます。
6つの要因を分解して理解する
① 材質の加工硬化と熱伝導
アルミ>鋳鉄≈炭素鋼>合金鋼>ステンレスの順で適した切削速度が下がります。ステンレスは加工硬化を起こしやすく熱伝導も低いため難削材とされ、アルミは軟質なため高速加工が可能という一般的な被削性の違いによるものです。
② 板厚(穴の深さ)と切りくず排出
NACHI公式の切削条件表は、穴深さ10D(径の10倍)以下を前提とした数値です。板厚が厚く穴が深くなるほど切りくずが排出されにくくなるため、10Dを超える場合は回転数・送りを30%低減するか、いったん引き抜いて切りくずを排出するステップ送りに切り替える必要があります。
③ 穴径と下穴
回転数の式「n = 周速×1000 / (π×径)」からわかる通り、周速を一定に保つには、径が大きいほど回転数を下げ、径が小さいほど回転数を上げる必要があります。小径ドリルを低速回転のまま使うと周速不足で切れ味が悪くなり、逆に大径ドリルを高回転のまま使うと周速過大で焼けやすくなります。
④ 回転数と周速
上の早見表②がこの要因そのものです。材質と径が決まれば、回転数はほぼ一意に決まります。「回転数が合っているか」を最初に確認する価値がある理由です。
⑤ 切削油の種類と使い分け
切削油剤の主な役割は、高温下での切れ刃硬さの低下を防止する冷却作用、切りくずの強制排出、摩擦を軽減する潤滑作用です。上の早見表②は水溶性切削油剤の使用が前提となっているため、不水溶性のスプレータイプを使う場合や無給油の場合は、表の数値より余裕を見て回転数を下げるのが安全です。
⑥ ドリル材質(HSS/コバルトハイス/超硬/コーティング)
HSS製汎用ドリルはSKH51が広く使われ、高速・高能率加工にはコバルトハイス(SKH55、SKH56、SKH59)が使われます。ISO分類ではP=鋼・鋳鉄(オーステナイト系ステンレスを除く)向け、M=ステンレス鋼向け、K=鋳鉄向けとされ、ステンレスには本来M分類が適合し、汎用ハイスは難削材への適用に限界があります。超硬合金は耐摩耗性・耐熱性に優れ速度を上げられますが、じん性が劣りチッピングしやすく、卓上ボール盤のような剛性の低い機械には不向きです(機種選びは卓上ボール盤7選に委ねます)。
メナ6要因は独立ではなく連動します。材質を変えても回転数が合っていなければ意味がないので、①〜⑥を順に確認するのがいちばんの近道です。
要因が決まった後に見る「必要性能」
可変速ドリル本体の回転数レンジ
早見表通りの回転数に合わせるには、本体側が低速域までしっかり絞れる可変速タイプであることが前提です。回転数が高速寄り固定の機種のままでは、径や材質を変えても周速が合わず、同じ「焼ける」トラブルを繰り返しやすくなります。
ボール盤の速度段
据え置きで安定した速度段を選びたい場合は卓上ボール盤という選択肢もありますが、機種ごとの比較は卓上ボール盤7選に譲ります。
切削油の対応材質
切削油には水溶性・不水溶性があり、対応材質も製品によって異なります。ステンレス・一般鋼のどちらに使うかを確認してから選びます。
ドリルの先端角・研磨可否
汎用HSSドリルの先端角は一般に118°です。再研削(研磨)を前提とした設計になっているため、摩耗した際に研ぎ直せるかどうかも選定のポイントになります。
メナ本体・機械側の性能が足りていないと、要因を正しく特定できても対処のしようがありません。商品を選ぶ前に、この4点を確認しておきましょう。
要因ごとに選ぶドリル
ここまでの要因分解に沿って、どの要因への対処なのかを先に示した上で紹介します。

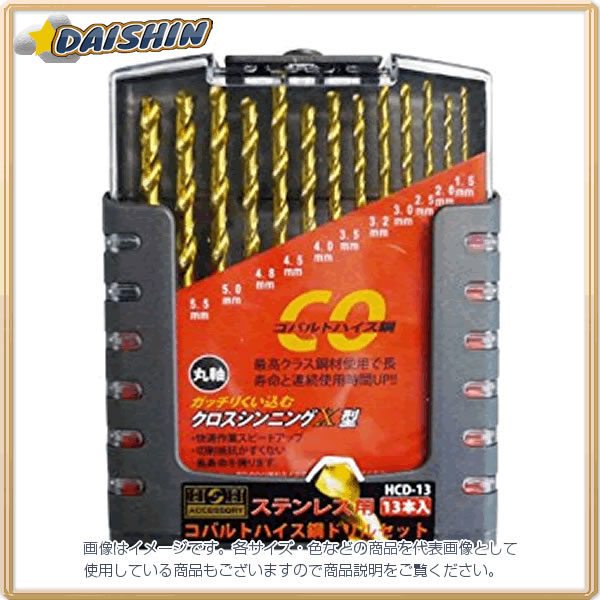

ドリル材質(コバルトハイス)｜三共コーポレーション H&H 13PCS コバルトドリルセット HCD-13
コバルトハイス(SKH55/56/59系)は汎用ハイスより耐熱性に優れ、ステンレスのように加工硬化しやすい材質でも刃先が早くなまりにくいのが特長です。
「材質がそもそも合っていない」という要因を潰す入口として、まず手元のドリルがコバルト系かどうかを確認するところから始められます。13本の径違いセットなので、早見表で径ごとの回転数を確認しながら調整して使えます。
折れる・食い込んで止まる(先端形状)｜ビックツール 月光ドリル 鉄工用 23本セット 樹脂ケース入 SGK2-13
「食い込んで止まる」「暴れる」原因の一つは、先端中心部(チゼルエッジ)の食い付きの悪さです。
月光ドリルのように先端形状に工夫がある製品は、位置決めや下穴を省ける設計になっているものがあり、下穴を用意する手間を減らしたい場合の選択肢になります。23本セットで径のバリエーションも広いため、径ごとの回転数を早見表で確認しながら使い分けられます。
ドリル材質(ステンレス専用)｜不二越 ナチ(NACHI) ステンレス用ドリル 1本入 2.0mm COSP2.0
ISO分類でいうM分類(ステンレス鋼向け)に対応する製品です。汎用ハイス(SKH51)は難削材への適用に限界があるため、「切れなくなる(異常摩耗)」を繰り返す場合は、材質を汎用品からステンレス専用へ切り替えるのが素直な対処です。
φ2.0mmの小径は早見数値でも回転数が高め(表の径2mm列)になるため、手元のドリルが低速固定の場合は特に周速不足に注意してください。
必要性能(回転数レンジ)｜マキタ(Makita) 6.5mm高速ドリル DP2010(可変速)
早見表通りの回転数に合わせるには、本体側が低速域までしっかり絞れる可変速タイプであることが前提になります。
回転数が固定・高速寄りの機種のまま径や材質を変えても周速が合わず、同じ「焼ける」トラブルを繰り返しやすいため、本体の速度調整幅そのものを見直す選択肢です。
専用アクセサリー
ドリル本体だけでなく、切削油・位置決め・固定・研磨といった周辺の道具も、6要因の一部を直接左右します。
切削油｜AZ(エーゼット) 切削オイルスプレー 420ml AZ009
「焼ける・変色する」の主因の一つが切削油不足・不適合です。この製品は一般切削から高速重切削まで幅広く使え、炭素鋼・合金鋼・ステンレスに対応するタッピング&ドリル兼用のスプレータイプです。
不水溶性のため、そのまま吹き付けて使える手軽さがあり、切削油を使う習慣がなかった場合にまず導入する1本として扱いやすいタイプです。
食い込んで止まる(位置決め)｜新潟精機(Niigataseiki) SK 日本製 自動ポンチ 超硬チップ付 S AP-S
「食い込んで止まる・暴れる」は、先端が滑って位置が定まらないまま無理に押し込むことで起きやすい症状です。
自動ポンチで先にマークをつけておけば、チゼルエッジが最初から狙った位置に食い付き、下穴なしでも暴れにくくなります。下穴をあける前段階として使える工具です。
研磨(捨てる前に)｜ニシガキ工業 ドリ研ローソク型 超硬用研磨機 N-873
摩耗したドリルを再研削して使い続けるための専用機です。価格は5万円台と安くはないため、正直に線引きが必要です。
毎日ドリルを使う仕事であれば早期に元が取れますが、DIYで年に数回程度しか使わないなら、研磨を専門店に依頼するか、消耗品として買い替える方が合理的です。
穴が広がる(固定)｜SK11(エスケー11) 固定工具 ドリルクランプ 電気ドリル固定用
「穴が広がる・精度が出ない」は、手持ちでドリルを支える際の振れ(たわみ)が主因になりがちです。
クランプで電気ドリル側を固定して垂直を保てば、送り過多と組み合わさって起きる穴径の拡大やコーナ部の欠損を防ぎやすくなります。最終的な仕上げ精度はリーマーに任せる手もあります。
もう少し専門的に：なぜそうなるか
切削熱はどこで生まれるか
発熱は主に切れ刃と加工物が接触する逃げ面・マージン部で起きます。マージン部への溶着は、切れ刃摩耗による発熱量の大きさや切削油剤の供給不足・不適合が原因とされており、熱の発生場所そのものへ油を届けられているかがポイントになります。
チゼルエッジと食い付き
ドリル先端の中心部(チゼルエッジ)は、外周側の刃のように鋭く切るのではなく、材料を押し潰すように食い込む部分です。ここの食い付きが悪いと、位置がずれたまま暴れたり、急に食い込んで止まったりします。自動ポンチによる位置決めが有効なのはこのためです。
研磨で戻せる線・戻せない線
再研削の手順は、まず先端角・二番逃げ角に合わせて二番逃げ面を研削し、続いて三番逃げ面、シンニングと進み、最後に欠け防止のためホーニングを行います。ホーニングの幅はおおむね0.01×ドリル直径mm(最大でも0.15mm程度)が目安とされ、アルミニウム合金などを加工する場合はホーニングを施さないこともあります。逆に言えば、二番角・三番角の摩耗までは研磨で戻せますが、コーナが大きく欠けたり超硬部分がチッピングしたりした場合は、研磨よりも買い替えが現実的な線です。
そのドリル、捨てる前に
研磨する/研磨を頼む/買い替える の線引き
摩耗したドリルを再研削して使い続けるための専用研磨機もありますが、価格は5万円台です。正直に線引きすると、毎日ドリルを使う仕事であれば早期に元が取れますが、DIYで年に数回程度しか使わないなら、研磨を専門店に依頼するか、消耗品として買い替える方が合理的です。研磨機を「持っていること」自体が目的にならないよう、使用頻度で判断してください。
メナ高いドリルに買い替える前に、まず回転数・切削油・送り・固定を見直す——それだけで解決するトラブルは、実はかなり多いです。
よくある質問
アルミ用と鉄工用ドリルは何が違いますか？
対応する材質の被削性(削りやすさ)に合わせて、先端角やドリル材質が最適化されています。アルミは軟質で高速加工が可能な一方、鉄工用(ステンレス含む)は加工硬化・熱伝導の違いに合わせて周速を抑える必要があるため、早見表で材質ごとの回転数を確認してから使うのが基本です。
回転数が調整できない電動ドリルでも使えますか？
固定回転数のまま径や材質を変えると周速が目安から外れやすくなります。早見表の目安から大きく外れる場合は、可変速タイプへの切り替えや、送り・切削油での調整で補う必要があります。
コバルトハイスと超硬、どちらを選べばいいですか？
コバルトハイスは汎用ハイスより耐熱性に優れ、難削材にも対応しやすい材質です。超硬はさらに硬く高速加工向きですが、じん性が低くチッピングしやすいため、剛性の低い機械での使用には不向きとされています。使う機械の剛性も合わせて選んでください。
注意点
回転するドリルに手袋の繊維が巻き込まれる事故が知られています。作業中は手袋を外すか、巻き込まれにくい作業着を選んでください。切りくずは高温かつ鋭利なため、保護メガネで目を守り、素手で払わないようにします。材料はクランプ等で必ず固定し、手で押さえたまま穴あけしないでください。
まとめ
「ドリルがすぐ折れる・焼ける」というトラブルは、材質・板厚・穴径・回転数・切削油・ドリル材質という6つの要因のどれかがズレているサインです。新しいドリルに買い替える前に、回転数早見表で周速を確認し、切削油と送り、固定を順に見直してください。それでも改善しない場合に初めて、ドリルの材質や研磨・買い替えを検討する、という順番が近道です。
