メナどうも、機械と電気の両方をこなすハイブリッドエンジニアのメナです。今回はドリル穴の精密仕上げに使うハンドリーマーの比較です。
ドリルで開けた穴は、そのままだと真円度や表面粗さが公差に届かないことがあります。ハンドリーマーは、その穴を狙った径にきれいに仕上げるための切削工具です。今回はuxcell・TRUSCO・KYOWAの4製品を、対応径・材質・用途で比較しました。
結論: 目的別おすすめ早見表
先に結論です。7mm前後の穴を精密に仕上げたいならuxcell7mm、もう少し大きい13mm前後ならuxcell13mm、公差ぴったりのサイズを国産品で狙いたいならTRUSCO、穴の精密仕上げではなく配管のバリ取り・面取りが目的ならKYOWAが候補です。
| 製品 | 用途 | 対応径 | 公差クラス | 材質 |
|---|---|---|---|---|
| uxcell 7mm H7 | 穴の精密仕上げ | 7mm | H7 | 9SiCr合金鋼 |
| uxcell 13mm H8 | 穴の精密仕上げ | 13mm | H8 | 高速度鋼(HSS) |
| TRUSCO HR7.96 | 穴の精密仕上げ | 7.96mm | (単品公差) | HSS/MCO材 |
| KYOWA R-1 | 配管の面取り・バリ取り | 10〜38mm | – | プラスチック成型 |
ハンドリーマー・精密切削工具おすすめ4選

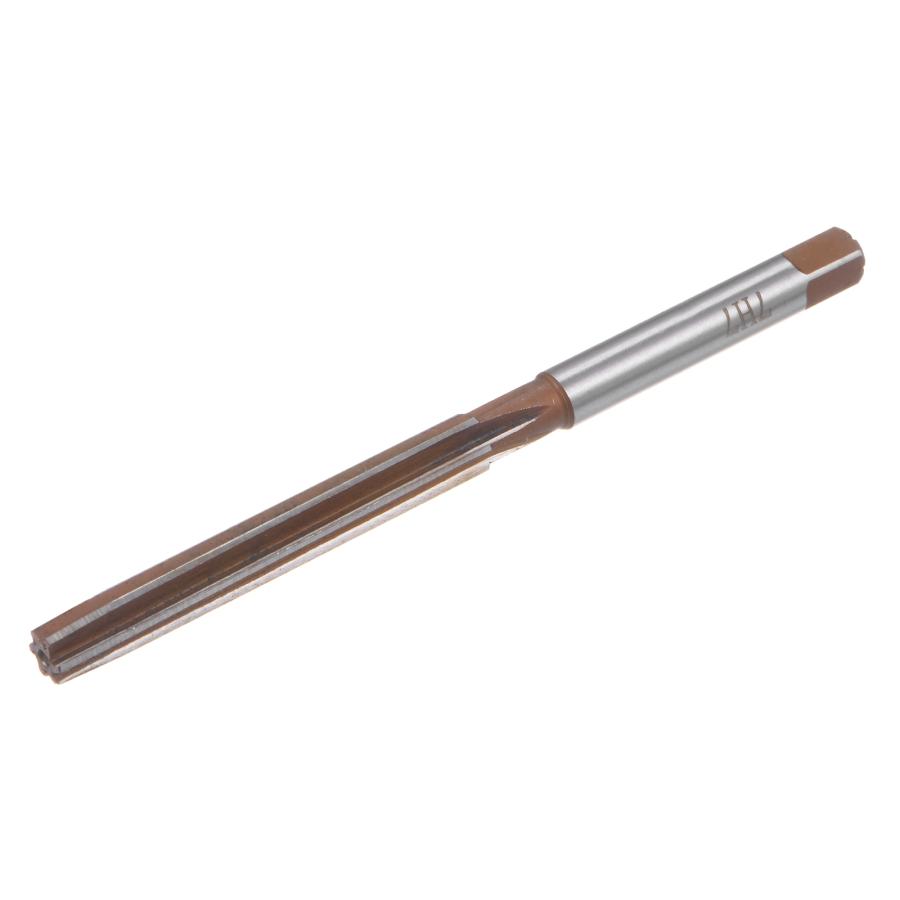

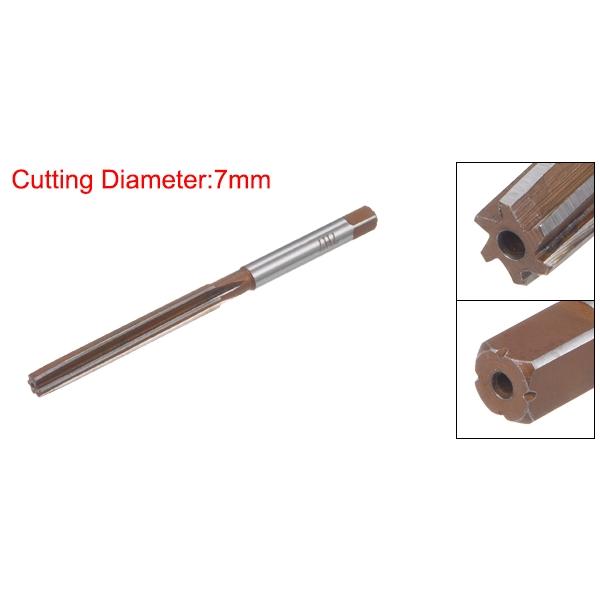

uxcell ハンドリーマー 7mm H7 メトリックリーマー
メナドリルで開けた穴は真円度や表面粗さが甘いことがあるので、精度が欲しい穴にはこういうH7クラスのリーマーで仕上げるとガタつきが減るんですよね。
uxcellのハンドリーマー7mm(H7)は、ドリルで開けた穴を精密な公差に仕上げるためのストレートリーマーです。9SiCr合金鋼を採用し、ステンレス・アルミ・銅・樹脂・木材まで幅広い材料に対応します。
ストレート刃タイプのため浅い切削に向いており、レンチやTハンドル、ドリルチャックに装着して手動で使用します。全長105mm・刃長55mmというコンパクトさも扱いやすいポイントです。
海外製の汎用品のため、国産メーカー品と比べると個体差や精度のばらつきが出る場合があります。厳密な公差が求められる精密機械加工には、後述の国産メーカー品との比較も検討してください。

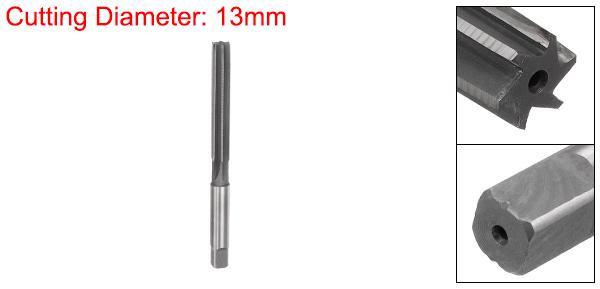

uxcell ハンドリーマー 13mm H8 メトリックリーマー
同じuxcellのラインナップから、より大径の13mm(H8)モデルです。高速度鋼(HSS)製で、4枚刃のストレートフルート構造になっています。
7mmモデルよりひと回り大きい穴の精密仕上げに使えるため、扱う穴径のバリエーションに合わせて複数サイズを揃えておくと作業の幅が広がります。
H8精度はH7よりやや公差が緩めのクラスです。ミクロン単位の厳密な精度が必要な用途では、公差クラスの表記(H7/H8)を必ず確認してから選んでください。
TRUSCO(トラスコ) ハンドリーマ 7.96mm HR7.96
メナTRUSCOのハンドリーマは0.01mm刻みでサイズ展開されているので、公差ぴったりの穴を狙いたいときに助かるんですよね。
TRUSCOのハンドリーマは、鋳鉄・炭素鋼・合金鋼・工具鋼・ステンレス鋼・アルミニウム合金まで幅広い被削材に対応する国産メーカー製リーマーです。今回はその中から7.96mmサイズを紹介します。
TRUSCOのハンドリーマシリーズは0.01mm単位の細かいサイズ展開が特徴で、バルブガイドの交換作業など、公差ぴったりのサイズが求められる精密作業で選ばれています。
サイズ展開が細かい分、必要な径のものをピンポイントで注文する必要があります。うろ覚えのサイズで発注すると穴に入らない・ガタつくといった失敗につながるため、対象物の穴径を実測してから購入することをおすすめします。

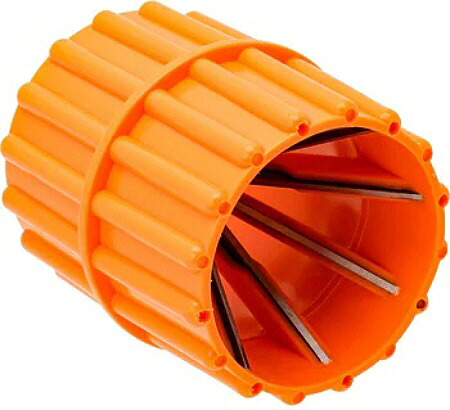

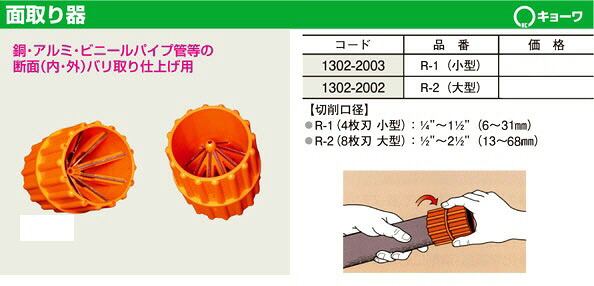

KYOWA(協和) ハンドリーマ(面取器/小型) R-1
ここまで紹介した3製品は穴を精密なサイズに仕上げる「ストレートリーマー」でしたが、KYOWAのR-1は用途が異なります。銅管・アルミ管・塩ビ管などの配管を切断した際の断面(内・外)のバリ取り・面取り専用工具です。
使用径10〜38mm(32A・1-1/4インチまで)に対応し、プラスチック成型のハンドルで軽量なため、配管工事で繰り返し使っても手が疲れにくい設計になっています。
精密な穴の仕上げには使えないため、金属加工用のリーマーの代わりにはなりません。配管のバリ取りが目的なら本製品、穴の精密仕上げが目的ならuxcellやTRUSCOの製品を選んでください。
メナ配管作業では地味にバリ取りの手間が馬鹿にならないので、こういう専用工具が1本あると仕上がりも作業時間もだいぶ変わるんですよね。
ハンドリーマーの基礎知識・選び方
ハンドリーマーは「ドリルで開けた穴を、より精密な寸法・表面粗さに仕上げる工具」です。配管のバリ取りに使う面取り器とは目的が異なるため、まずは「精密な穴を仕上げたいのか」「配管の断面処理をしたいのか」を明確にしてから選んでください。
対応径・公差クラスで選ぶ
リーマーは基本的に1本=1サイズの専用工具です。対象物の穴径を実測し、H7・H8といった公差クラスの表記がある場合はその意味(数値が小さいほど公差が厳しい)も確認した上で、ぴったりのサイズを選ぶ必要があります。
材質で選ぶ
高速度鋼(HSS)・合金鋼(9SiCr等)・コバルトハイス(MCO材)など、材質によって耐熱性や対応できる被削材の硬さが変わります。ステンレスなど硬い材料を頻繁に扱うなら、耐熱性の高いコバルトハイス系を検討する価値があります。
使い方のコツ
リーマー通しは、ドリルで開けた下穴に対してまっすぐ・ゆっくり回しながら挿入するのが基本です。無理な力で押し込むと刃を傷めたり、穴が曲がったりする原因になります。
切削油を使うと、刃の摩耗を抑えつつ表面粗さも改善しやすくなります。特にステンレスなど硬めの材料を仕上げる際は、切削油の使用をおすすめします。
リーマー専用アクセサリー｜あると便利な周辺工具
リーマー本体だけでなく、あわせて使うと仕上げ精度が上がる周辺アイテムを2つ紹介します。
切削油
ステンレスなど硬めの材料をリーマー仕上げする際は、切削油を使うと刃の摩耗を抑えつつ表面粗さも改善しやすくなります。金属加工用の切削油を1本用意しておくと、リーマー以外のドリル作業でも活躍します。
Tハンドル・タップハンドル
リーマーのシャンク形状に合うTハンドルがあると、狭い場所での手回し作業がしやすくなります。タップ用のハンドルを兼用できる場合もあるため、手持ちの工具と互換性があるか確認してから選ぶと無駄がありません。
選び方・注意点
本記事に記載した対応径・材質は、各商品ページの記載内容を基にしています。リーマーはミクロン単位の精度が結果を左右する工具のため、購入前には必ず販売ページの最新の仕様(サイズ・公差クラス)を確認し、対象物の穴径を実測してから注文することを強くおすすめします。
よくある質問
Q. ドリルで穴を開けるだけではダメですか？
A. 一般的な用途ならドリル穴だけで十分な場合も多いですが、部品同士のはめあい公差が厳しい場面では、ドリル穴のままだと真円度や表面粗さが不足することがあります。そうした場面でリーマー仕上げが必要になります。
Q. H7とH8、どちらを選べばいいですか？
A. 数値が小さいほど公差が厳しい(精度が高い)クラスです。組み立て精度を重視する機械部品などはH7、そこまで厳密でない用途はH8でも十分な場合があります。図面や仕様書の指定があればそれに従ってください。
メナリーマーは地味な工具ですが、公差通りの穴が求められる場面では欠かせません。対象物の穴径をしっかり測ってから、ぴったりのサイズを選んでみてください。
まとめ
穴の精密仕上げ用にuxcell2サイズ・TRUSCO1サイズ、配管のバリ取り用にKYOWAを比較しました。まずは仕上げたい対象(精密な穴か配管の断面か)を明確にしてから、対応径・公差クラスで絞り込んでみてください。
