MenaHola, soy Mena (@menachite), ingeniero híbrido entre mecánica y electricidad. Saber exactamente qué comprar para instalar una toma de red en casa es más confuso de lo que parece, así que aquí van las 4 herramientas imprescindibles, junto con lo que conviene saber sobre normativa eléctrica antes de empezar.
En resumen: un comprobador de cable de red para verificar el cableado, una crimpadora para hacer los conectores en los extremos del cable, una herramienta de impacto (punch-down) para la toma de pared, y un conector keystone para empotrar en la pared. Con estas cuatro herramientas se cubre una instalación completa de toma de red. Si solo quieres fabricar un cable, con el comprobador y la crimpadora es suficiente.
También hemos publicado el relato de nuestro propio intento (no exactamente perfecto) de instalar una toma de red en casa (enlace más abajo). Aquel artículo cuenta «qué pasó realmente»; este es la guía de compra de «qué conseguir antes de empezar». Recomendamos leer primero esta guía para tener el panorama completo, y después el relato para hacerse una idea de cómo es el trabajo en la práctica.
Antes de comprar nada, hay algo que conviene tener claro: si se necesita un instalador eléctrico autorizado y qué riesgos existen al trabajar dentro de la pared. Más adelante en este artículo hay una explicación general sobre seguridad — léela antes de comprar herramientas.
Resumen: las 4 herramientas necesarias para instalar una toma de red
Para añadir una sola línea de red basta con una crimpadora (para hacer el conector en cada extremo del cable) y un comprobador (para verificar el resultado). Si además se quiere instalar una toma de red empotrada en la pared, hará falta también una herramienta de impacto y un conector keystone.
| Herramienta | Para qué sirve | Recomendada para |
|---|---|---|
| Comprobador de cable de red (RJ45/RJ11, con unidad remota desmontable) | Verifica continuidad y errores de cableado | Quien quiera descartar errores de conexión o cortes |
| Crimpadora RJ45 de trinquete (con pelacables) | Mecanismo de trinquete, corta y pela en la misma herramienta | Fabricar o alargar cables propios |
| Herramienta de impacto (LSA/Krone, con pelacables) | Estándar habitual para conectores de tipo keystone | Conectar una toma de red por uno mismo |
| Conector keystone Cat6A (hembra, punch-down) | Compatible con 10GBASE-T, para caja empotrada | Quien vaya a instalar una toma de red nueva en la pared |
Las 4 herramientas imprescindibles para instalar una toma de red
Comprobador de cable de red (RJ45/RJ11)
MenaNo se puede saber «a simple vista» si un conector crimpado o una toma conectada están bien hechos. Por eso conviene comprobarlo siempre con este aparato antes de darlo por bueno.
Este comprobador consta de una unidad principal y una unidad remota desmontable, y verifica la continuidad y posibles errores de cableado en cables RJ45 (Ethernet); también es compatible con cable modular tipo RJ11.
Al poder separar la unidad remota, también se puede comprobar un cable ya tendido por dentro de una pared o techo conectando cada extremo por separado — muy útil en instalaciones empotradas.
Los errores de cableado en un conector crimpado o en una toma conectada son difíciles de detectar a simple vista y suelen manifestarse más adelante como una conexión inestable. Conviene acostumbrarse a comprobar la continuidad siempre después de terminar una conexión.
Crimpadora RJ45 de trinquete
MenaCon conectores «pass-through» los hilos se pasan hasta el final y se recortan justo al crimpar, así que es menos probable que el orden de los hilos se descuadre en el primer intento.
Esta crimpadora de trinquete está pensada para conectores RJ45 de tipo pass-through, y también sirve para conectores modulares RJ11/RJ12. Con los conectores pass-through, los hilos se empujan hasta el fondo del conector antes de crimpar, y el sobrante se corta automáticamente — una gran ventaja para quien empieza, frente a los conectores tradicionales sin esta función.
Al ser de trinquete de ciclo completo, cada crimpado queda con una presión uniforme sin necesidad de apretar con fuerza. Funciona tanto con hilo sólido como trenzado, y es compatible con cable UTP/STP estándar y también con cable PoE (con alimentación eléctrica).
En esta categoría hay desde modelos económicos hasta otros más completos con pelacables y cortador integrados. Si se piensa fabricar, alargar o ampliar cableado de red más de una vez, conviene empezar directamente con un modelo de trinquete completo para evitar tener que repetir el trabajo.
Herramienta de impacto (LSA/Krone)
MenaSegún el fabricante, las tomas de red pueden usar terminales ligeramente distintos, pero una herramienta de impacto de tipo LSA/Krone encaja en la inmensa mayoría de los conectores keystone del mercado.

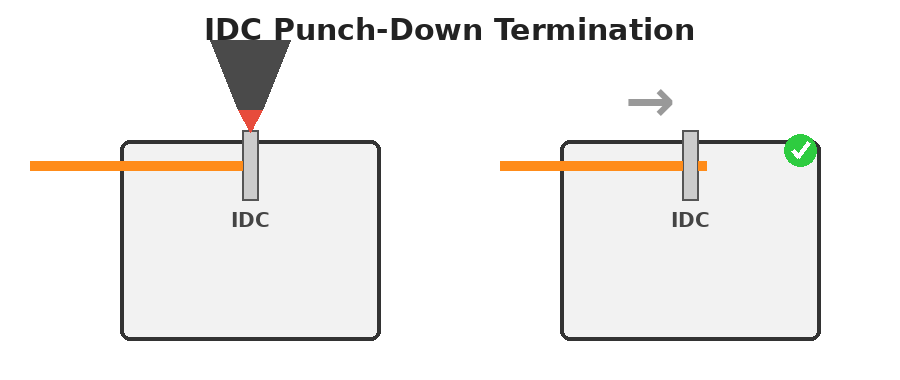

La herramienta de impacto es la herramienta específica para insertar un hilo pelado en los terminales de desplazamiento de aislante (tipo LSA/Krone) situados en la parte trasera de un conector keystone o un panel de parcheo, cortando el sobrante en el mismo movimiento.
Antes de empezar, conviene comprobar que el conector keystone elegido usa terminales de este tipo (es prácticamente el estándar en productos de red actuales), para evitar quedarse a medias sin la herramienta adecuada.
Mientras que la crimpadora crea el «conector» en el extremo del cable, la herramienta de impacto crea la «toma» en el lado de la pared. Para una instalación completa de toma de red normalmente se necesitan ambas herramientas.
Conector keystone Cat6A (hembra, punch-down)
MenaCat6A soporta 10GBASE-T. Aunque ahora mismo no se necesite tanta velocidad, elegirlo ahora evita tener que volver a abrir la pared el día que se quiera una conexión más rápida.
Este conector keystone es de categoría Cat6A y se conecta mediante terminales de tipo punch-down (110/LSA) para empotrarlo en una caja de pared. Encaja en los marcos estándar compatibles con módulos keystone.
Los conectores keystone tienen un tamaño estandarizado entre fabricantes, así que normalmente encajan en cualquier marco compatible con keystone junto a las tapas de enchufes ya existentes, sin desentonar.
Cat6A es compatible con Ethernet de 10 gigabits (10GBASE-T). Aunque la velocidad de conexión actual no lo requiera, elegir Cat6A desde el principio evita tener que rehacer el cableado más adelante al mejorar la conexión. La conexión se hace con la herramienta de impacto descrita antes.
Accesorios útiles para instalar una toma de red
Además de las 4 herramientas anteriores, estos dos elementos facilitan bastante el trabajo.
Detector de vigas/cableado en la pared
Antes de abrir la pared para instalar una toma nueva, saber dónde están la estructura interior y el cableado eléctrico existente mejora mucho la seguridad del trabajo. Esto está directamente relacionado con las notas de seguridad sobre cableado interior más adelante en este artículo — conviene tenerlo si la instalación implica abrir la pared.
Cable de red a granel (hilo sólido)
En lugar de un cable de red ya terminado, un rollo de cable de hilo sólido permite cortar exactamente la longitud necesaria — útil para tramos por dentro de paredes o techos. Está pensado para usarse junto con la crimpadora para añadir los propios conectores, así que hay que asegurarse de que la categoría del cable (Cat6/Cat6A, etc.) coincide con la de los conectores que se vayan a usar.
¿Se necesita un instalador eléctrico autorizado para el cableado de red?
La normativa exacta varía según el país, así que lo siguiente debe tomarse como orientación general y no como asesoría legal para un caso concreto — en caso de duda, conviene revisar la normativa local.
Como regla general, el cableado de datos de baja tensión (cable y tomas de red) se trata de forma distinta a las instalaciones de corriente de red doméstica. El cable de red transporta únicamente una señal de datos de muy baja tensión y no está conectado al sistema eléctrico de 230V de la vivienda. En la mayoría de los casos, este tipo de cableado de datos no se considera legalmente una instalación eléctrica, y es habitual y generalmente aceptado que particulares fabriquen sus propios cables o conecten un conector keystone.
Pero cualquier trabajo en el lado de corriente siempre requiere un instalador autorizado
Hay que tener cuidado con los marcos que combinan una toma de red y un enchufe eléctrico en una misma placa. En ese caso, el lado de red se puede cablear uno mismo, pero el lado del enchufe es una instalación de corriente y, prácticamente en todas partes, requiere legalmente un instalador eléctrico autorizado. No hay que dar por hecho que «como es solo de red, no pasa nada» y tocar también el lado del enchufe — en la mayoría de los sitios no está permitido, además del riesgo real de electrocución o incendio. Si al abrir una placa combinada aparecen cables de alimentación, esa parte debe dejarse a un instalador autorizado.
Por otro lado, conectar directamente a la red del operador de telecomunicaciones (no al cableado interior de la vivienda) puede requerir en algunos países un técnico certificado propio del operador, pero esto normalmente no afecta a un proyecto de toma de red autocontenido dentro de la vivienda como este.
Precauciones al cablear dentro de la pared o el techo
Pasar cable de red por dentro de una pared o un techo no requiere instalador autorizado, pero al abrir la pared o meter la mano en el hueco del techo hay que tener mucho cuidado de no dañar el cableado eléctrico existente. En esas mismas zonas suele haber cables de alimentación de enchufes e iluminación, y dañarlos por accidente supone un riesgo real de electrocución o incendio.
Antes de abrir la pared, conviene usar un detector de vigas/cableado (muchos modelos también detectan cableado eléctrico) para hacerse una idea aproximada de lo que hay detrás, y avanzar poco a poco comprobando sobre la marcha. Si no se dispone de planos de instalación y no hay confianza suficiente sobre la estructura de la pared, o si parece inevitable entrar en contacto con cableado eléctrico, es preferible no forzar la situación y llamar a un instalador eléctrico autorizado.
Pasos generales para instalar una toma de red
1. Fabricar un cable propio para añadir una línea de red
Se corta un cable de red comercial a la longitud necesaria y se crimpa un conector RJ45 en cada extremo con la crimpadora. Una vez terminados los dos extremos, hay que comprobar siempre la continuidad y el cableado con el comprobador antes de ponerlo en uso. Como este método no requiere abrir ninguna pared, es la forma más sencilla de empezar.
2. Instalar una toma de red nueva en la pared
Se pasa el cable por el techo o por dentro de la pared y se monta un conector keystone en un marco de pared. Los hilos se conectan por detrás con la herramienta de impacto, y para terminar se comprueba la continuidad con el comprobador. Como esto implica abrir la pared, es imprescindible revisar antes las precauciones de cableado interior indicadas arriba.
Más guías de electricidad y cableado
Si este proyecto ha despertado interés por trabajos de cableado más completos con tubo corrugado, o por etiquetar el cableado para mantenerlo organizado, estas guías relacionadas pueden interesar.
- No son todas iguales: 6 guías pasacables Runpotec comparadas por longitud y material
- Las 10 mejores impresoras profesionales de etiquetado de cables para electricidad e instalaciones (2026) (artículo original en japonés)
Preguntas frecuentes
P. ¿Se necesita un instalador eléctrico autorizado para instalar una toma de red?
R. Por norma general, no — el cableado de red de baja tensión suele tratarse de forma distinta a una instalación eléctrica sujeta a autorización. La excepción son los marcos que combinan toma de red y enchufe: el lado del enchufe es trabajo de corriente y requiere un instalador autorizado. Ver el apartado «¿Se necesita un instalador eléctrico autorizado?» más arriba, y comprobar la normativa local en caso de duda.
P. ¿Hacen falta tanto la crimpadora como la herramienta de impacto?
R. Cumplen funciones distintas. La crimpadora crea el conector RJ45 en el extremo del cable; la herramienta de impacto conecta los hilos a un conector keystone montado en la pared. Si solo se va a fabricar un cable, basta con la crimpadora. Para instalar una toma de red nueva en la pared, hacen falta ambas.
P. ¿Cómo sé qué tipo de terminal usa mi conector keystone?
R. Consulta la ficha del producto o las instrucciones incluidas con el conector keystone. Si hay dudas, una herramienta de impacto compatible con el estándar LSA/Krone (el más habitual en productos de red actuales) evita tener que comprar una segunda herramienta más adelante.
MenaCon los conocimientos y las herramientas adecuadas, instalar una toma de red por cuenta propia puede ahorrar bastante frente a contratar a un profesional. Eso sí, todo lo que toque el lado de corriente eléctrica debe dejarse siempre en manos de un instalador autorizado.
Resumen
Para instalar una toma de red / conector keystone conviene tener un comprobador de cable de red, una crimpadora RJ45 de trinquete (pass-through), una herramienta de impacto tipo LSA/Krone y un conector keystone Cat6A. El cableado de red en sí no suele requerir un instalador eléctrico autorizado, pero conviene tener cuidado con los marcos combinados con enchufe y con el cableado eléctrico existente en la pared — y no dudar en llamar a un instalador autorizado en caso de duda.
Más abajo está nuestro propio relato (con algunos tropiezos) de instalar una toma de red en casa, por si interesa ver cómo es el trabajo en la práctica.
