メナHallo, ich bin Mena — als Hybrid-Ingenieur arbeite ich sowohl mechanisch als auch elektrisch, und ein Isolationsmessgerät gehört zu den Werkzeugen, die man leicht aufschiebt, bis man sie wirklich braucht. Heute vergleiche ich vier Geräte, vom Einsteigermodell bis zum vollwertigen 2-in-1-Multimeter.
Affiliate-Link / Werbung: Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Ein Isolationsmessgerät legt eine Prüfspannung an Leitungen oder Geräte an, um zu prüfen, ob die Isolation beschädigt ist — ein zentrales Werkzeug, um Strom- und Brandgefahren frühzeitig zu erkennen. Alle Prüfspannungen und Messbereiche in diesem Artikel stammen direkt von den offiziellen Herstellerangaben, ohne eigene Schätzung.
Kurz zusammengefasst: Für eine solide deutsche Marke mit PI/DAR-Diagnose ist der Benning IT 101 meine Empfehlung, für ein günstiges Komplettset der PeakTech P 2695, für Multimeter plus Isolationsmessung in einem Gerät der Fluke 1587 FC, und für robusten Außeneinsatz der Chauvin Arnoux CA6522.
Normen zuerst: VDE 0701-0702 (DIN EN 50678/50699) und EN 61557 verstehen
Japans JIS C1302 legt Prüfspannungen für Isolationsmessgeräte direkt fest, in Deutschland regeln stattdessen zwei Normenbereiche gemeinsam die Praxis: VDE 0701-0702 für die wiederkehrende Prüfung ortsveränderlicher elektrischer Geräte, und EN 61557 für die Anforderungen an das Messgerät selbst — Isolationswiderstand, Schutzleiterwiderstand und weitere Größen. ★Hinweis zur Normenaktualität: Die kombinierte DIN VDE 0701-0702:2008-06 wurde am 21.09.2023 offiziell zurückgezogen und in zwei eigenständige Normen aufgeteilt — DIN EN 50678 (VDE 0701) für die Prüfung nach Reparatur und DIN EN 50699 (VDE 0702) für die Wiederholungsprüfung. In der Praxis wird die Bezeichnung „VDE 0701-0702“ weiterhin gebräuchlich verwendet, technisch aktuell sind heute jedoch DIN EN 50678/50699 (Quelle: MEBEDO, Normenumstellung DIN EN 50678/50699, abgerufen 2026-08-11).
| Norm / Referenz | Regelt |
|---|---|
| VDE 0701-0702 (seit 2023: DIN EN 50678/50699) | Prüfpraxis: Wiederholungsprüfung ortsveränderlicher Geräte nach Reparatur/Änderung bzw. in festgelegten Intervallen |
| EN 61557 | Anforderungen an das Messgerät selbst: Isolationswiderstand, Schleifenimpedanz, Erdungswiderstand u.a. |
| CAT-Kategorie | Gibt separat an, wie viel transiente Überspannung das Messgerät sicher verträgt (z.B. CAT IV 600 V) — vor dem Einsatz prüfen |
In der Praxis bedeutet EN 61557-Konformität, dass das Messgerät selbst zuverlässig misst — welche Prüfspannung für welchen Stromkreis richtig ist, sagt die Norm nicht (Quelle: Beuth, DIN EN 61557-2, abgerufen 2026-08-08). Alle vier Geräte in diesem Vergleich sind nach EN 61010-1 bzw. EN 61557 zertifiziert; die konkrete Wahl hängt von Prüfspannungsbereich und CAT-Kategorie für deinen Einsatzbereich ab.
Als Faustregel gilt: 500 V reichen für die meisten Wohn- und leichten Gewerbeinstallationen, während 1000-V-Geräte für Motoren, Verteiler und Industrieanlagen die bessere Wahl sind. ★Die korrekte Prüfspannung für deinen konkreten Stromkreis entnimmst du immer der Bedienungsanleitung des Herstellers oder den geltenden VDE-Vorschriften.
Kurzübersicht: Alle 4 Geräte auf einen Blick
Alle Angaben zu Prüfspannung und Widerstandsbereich stammen direkt von den offiziellen Herstellerspezifikationen (Stand 2026-08-08). Prüfe vor dem Kauf immer die aktuelle Produktseite bzw. Bedienungsanleitung.
| Modell | Prüfspannung | Widerstandsbereich | Empfehlung |
|---|---|---|---|
| Benning IT 101 | 50-1000 V | 50 Ω – 20 GΩ | Deutsche Marke, PI/DAR-Diagnose |
| PeakTech P 2695 | 125-1000 V | bis 4000 MΩ | Günstiges Komplettset |
| Fluke 1587 FC | 50-1000 V | 0,01 MΩ – 2 GΩ | Multimeter + Isolationsmessgerät in einem |
| Chauvin Arnoux CA6522 | 250-1000 V | bis 40 GΩ | Robuster Außeneinsatz, IP54 |
4 Isolationsmessgeräte im Vergleich

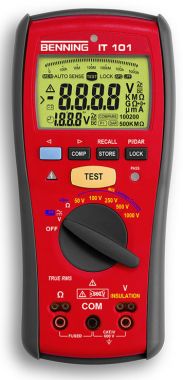

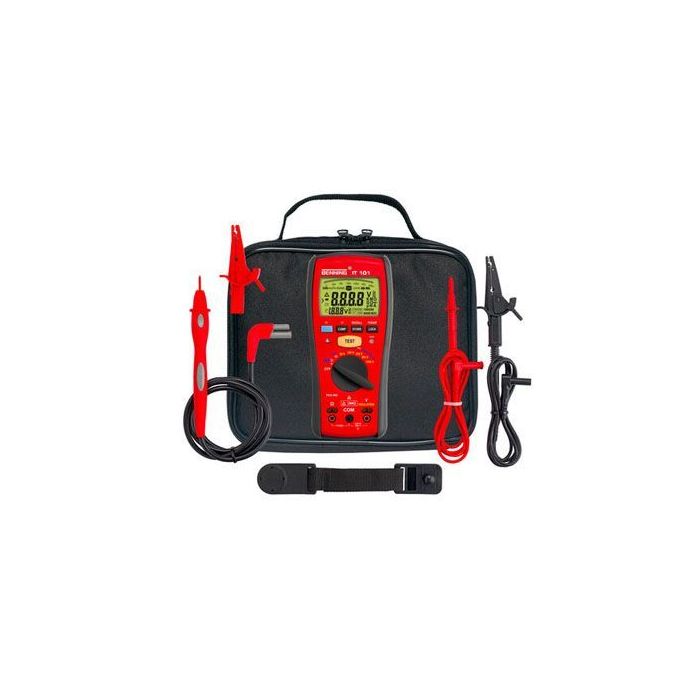

Benning IT 101 Isolationswiderstands-Messgerät
メナWenn du eine deutsche Marke mit solider PI/DAR-Diagnose willst, ist der IT 101 meine erste Wahl. CAT IV 600 V deckt die meisten Installationsprüfungen im Wohn- und Gewerbebereich ab.
| Prüfspannung | 50 / 100 / 250 / 500 / 1000 V |
|---|---|
| Isolationswiderstand | 50 Ω bis 20 GΩ |
| Niederohm/Durchgang | 200 mA |
| Sicherheitskategorie | CAT IV 600 V |
| Zusatzfunktionen | PI/DAR-Diagnose, True RMS |
Das Benning IT 101 (044033) misst laut offiziellen Herstellerangaben (benning.de, abgerufen 2026-08-08) den Isolationswiderstand von 50 Ω bis 20 GΩ bei wählbaren Prüfspannungen von 50 V bis 1000 V. Die Sicherheitskategorie CAT IV 600 V deckt typische Verteilerinstallationen ab.
Zusätzlich zur Isolationsmessung bietet das Gerät eine Niederohm-/Durchgangsprüfung bis 200 mA sowie PI- (Polarization Index) und DAR- (Dielectric Absorption Ratio) Diagnosefunktionen für eine detailliertere Zustandsbewertung der Isolation, plus True-RMS-Messung.
Als etablierte deutsche Messgerätemarke ist der IT 101 eine solide Wahl für Elektriker, die Wert auf VDE-nahe Prüfpraxis und langjährigen Support legen.

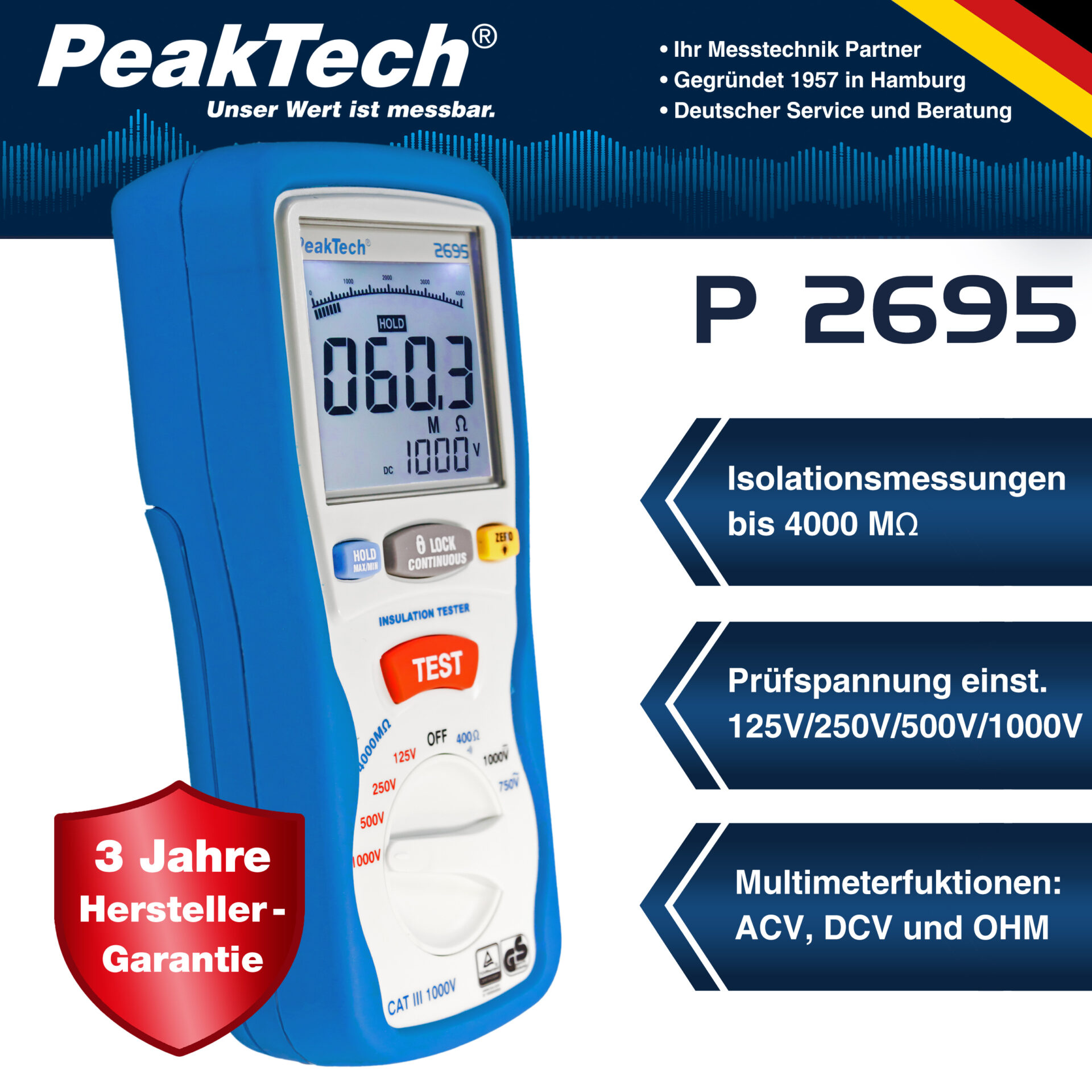

PeakTech P 2695 Digitales Isolationsmessgerät
メナFür den Einstieg oder als Zweitgerät ist der P 2695 mein Tipp — TÜV/GS-geprüft und mit komplettem Zubehör (Koffer, Leitungen, Batterien) direkt einsatzbereit, ohne Aufpreis für Extras.
| Prüfspannung | 125 / 250 / 500 / 1000 V |
|---|---|
| Isolationswiderstand | bis 4000 MΩ (4 GΩ) |
| Sicherheitskategorie | CAT III 1000 V |
| Zertifizierung | TÜV/GS, EN 61010-1 |
Das PeakTech P 2695 deckt laut offizieller Produktspezifikation (peaktech.de, abgerufen 2026-08-08) vier Prüfspannungen ab: 125 V, 250 V, 500 V und 1000 V, mit einem Isolationswiderstandsbereich bis 4000 MΩ.
Die Sicherheitskategorie CAT III 1000 V sowie die TÜV/GS-Zertifizierung nach EN 61010-1 bestätigen die Eignung für den professionellen Einsatz. Eine Tastensperre verhindert versehentliches Auslösen der 1000-V-Prüfspannung.

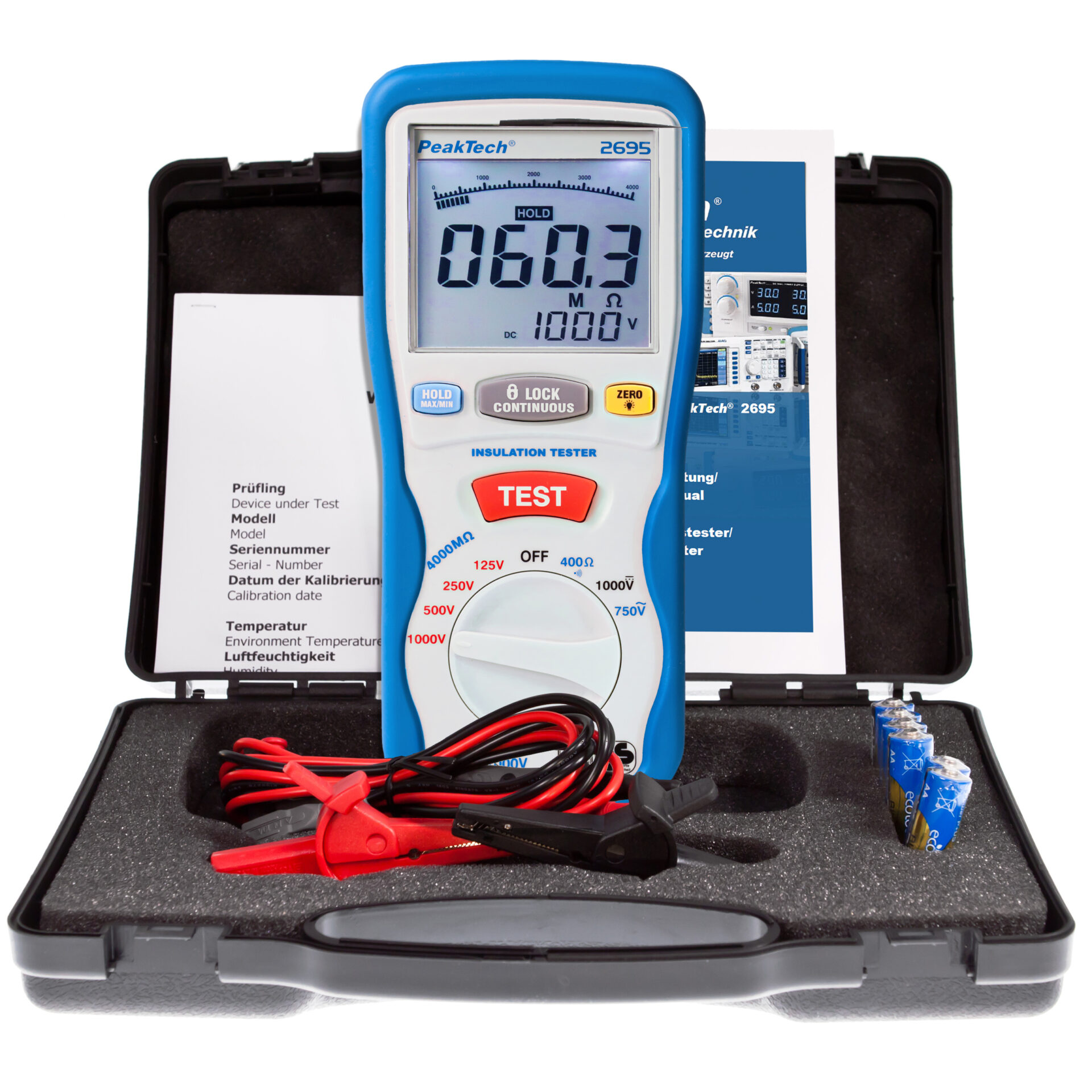

Im Lieferumfang sind Koffer, Prüfleitungen und Batterien enthalten — damit ist das P 2695 in diesem Vergleich das preisgünstigste komplett ausgestattete Set.

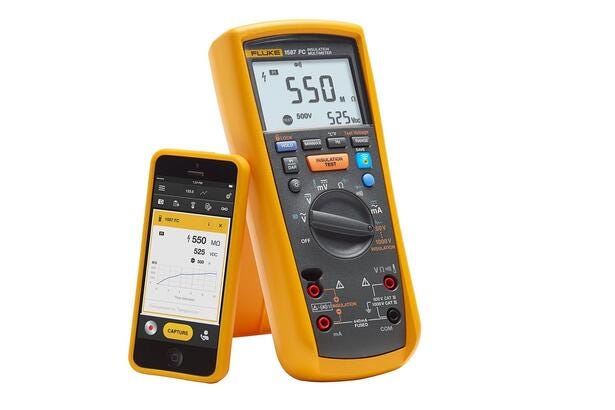

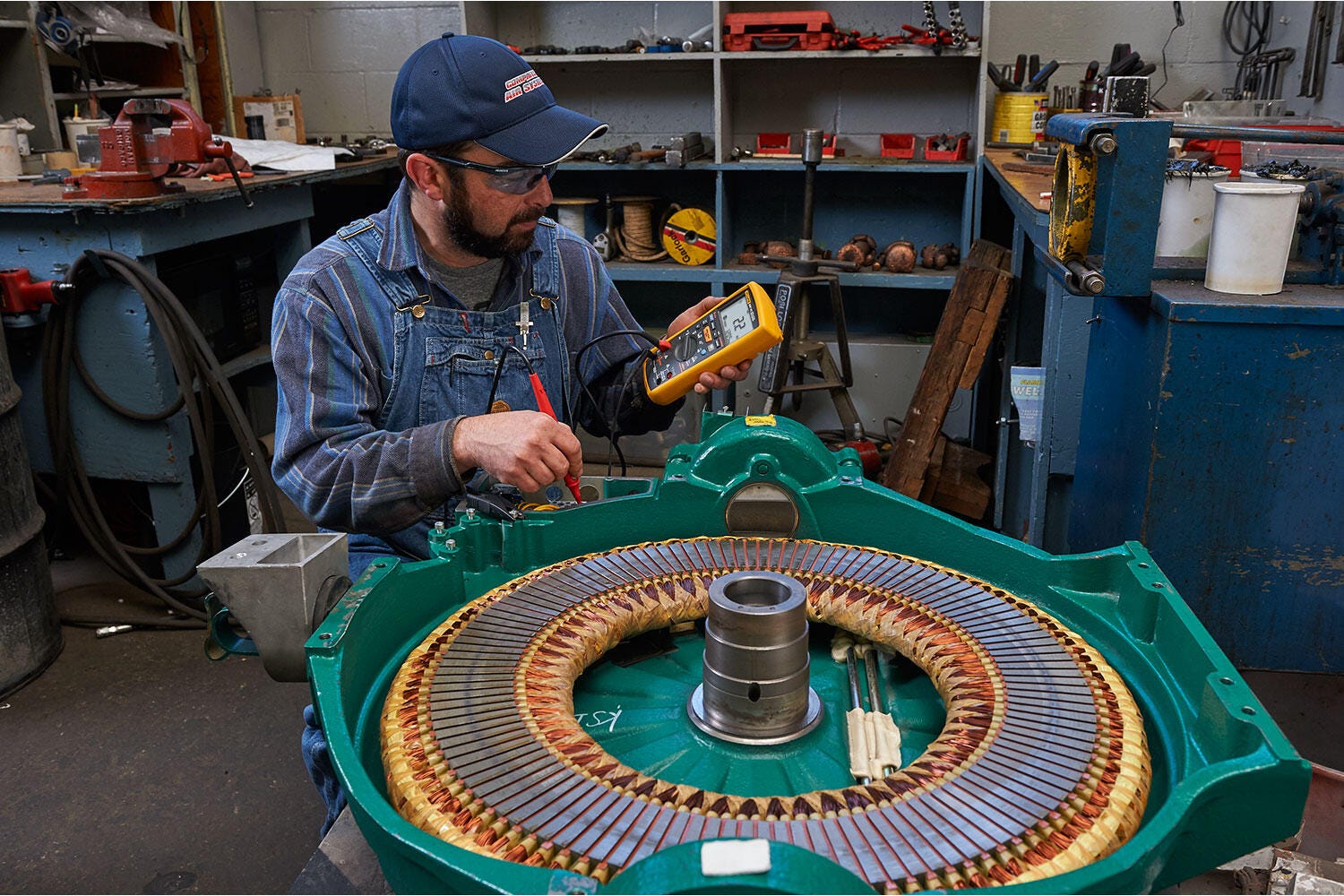

Fluke 1587 FC 2-in-1 Isolationsmultimeter
メナWenn du ein Multimeter und ein Isolationsmessgerät in einem Gerät willst, ist der 1587 FC die Wahl. Über Fluke Connect kannst du Messwerte direkt aufs Smartphone übertragen — praktisch, wenn du auf der Leiter stehst.
| Prüfspannung | 50 / 100 / 250 / 500 / 1000 V |
|---|---|
| Isolationswiderstand | 0,01 MΩ bis 2 GΩ |
| Sicherheitskategorie | CAT III 1000 V / CAT IV 600 V |
| Zusatzfunktionen | Fluke Connect, PI/DAR-Zeitmessung, VFD-Filter |
Der Fluke 1587 FC kombiniert laut offizieller Fluke-Spezifikation (abgerufen 2026-08-08) ein True-RMS-Digitalmultimeter mit einem vollwertigen Isolationsmessgerät. Die Prüfspannung reicht in fünf Stufen von 50 V bis 1000 V, der Isolationswiderstandsbereich von 0,01 MΩ bis 2 GΩ.
Neben der Isolationsmessung deckt das Gerät AC/DC-Spannung, Strom, Frequenz, Kapazität und Temperatur ab, mit zeitgesteuerten PI/DAR-Tests und TrendIt-Graphen. Ein VFD-Tiefpassfilter sorgt für saubere Messwerte an Frequenzumrichter-Motoren.
Preislich ist der 1587 FC die Premium-Option in diesem Vergleich — lohnt sich, wenn du Multimeter und Isolationsmessgerät nicht separat kaufen willst.

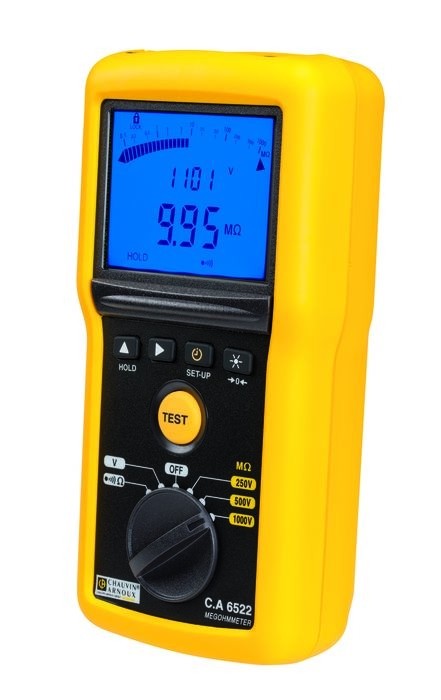

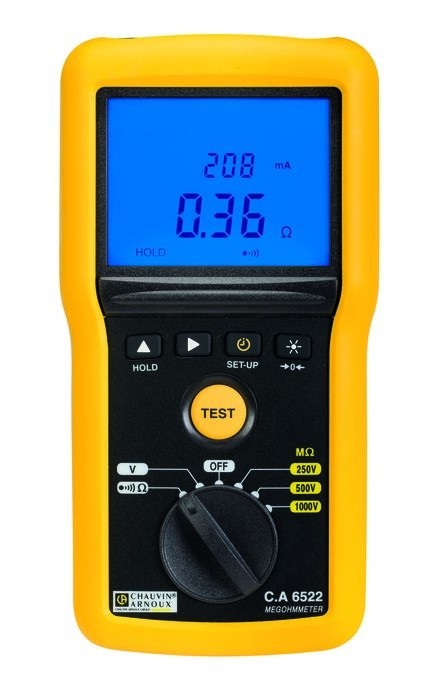

Chauvin Arnoux CA6522 Isolationsmesser
メナFür Industrie- und Instandhaltungseinsätze im Freien ist der CA6522 mein Tipp: IP54-Schutz und die charakteristische gelb-schwarze Bauweise machen ihn auf der Baustelle sofort erkennbar.
| Prüfspannung | 250 / 500 / 1000 V |
|---|---|
| Isolationswiderstand | bis 40 GΩ (spannungsabhängig) |
| Sicherheitskategorie | CAT IV 600 V, IP54 |
| Zertifizierung | IEC/EN 61010-1 + IEC 61557 |
Der Chauvin Arnoux CA6522 misst laut offizieller Herstellerspezifikation (chauvin-arnoux.com, abgerufen 2026-08-08) den Isolationswiderstand bis 40 GΩ bei wählbaren Prüfspannungen von 250 V, 500 V oder 1000 V, abhängig von der gewählten Spannungsstufe.
Die Sicherheitskategorie CAT IV 600 V zusammen mit Schutzart IP54 macht das Gerät robust genug für den Einsatz auf Baustellen und in industriellen Umgebungen. Zertifiziert nach IEC/EN 61010-1 sowie IEC 61557.
Als französische Profi-Marke ist der CA6522 die Wahl für Instandhaltungsteams, die ein robustes, wetterfestes Gerät für den Außeneinsatz benötigen.
Zubehör: Der Rest deiner elektrischen Prüfausrüstung
Neben dem Isolationsmessgerät selbst lohnt sich ein vollständiges elektrisches Prüf-Set. Die folgenden Ratgeber sind aktuell nur auf Japanisch verfügbar, geben aber einen guten Eindruck von unserer Herangehensweise an elektrische Prüfgeräte.
Spannungsprüfer / berührungslose Prüfer
Bevor du den Isolationswiderstand misst, musst du mit einem Spannungsprüfer bestätigen, dass der Stromkreis wirklich spannungsfrei ist. Unser japanischer Ratgeber vergleicht 10 Spannungsprüfer und Multimeter aus der Praxis.
Erdungswiderstands-Messgeräte
Wo ein Isolationsmessgerät die Leitungen und Geräte selbst prüft, bestätigt ein Erdungswiderstands-Messgerät, dass dein Erdungspfad tatsächlich funktioniert — ein weiteres Muss für Elektriker. Unser japanischer Ratgeber behandelt 4 Erdungswiderstands-Messgeräte.
So wählst du das richtige Isolationsmessgerät
Prüfspannung nach Stromkreis wählen
Höhere Prüfspannungen belasten die Isolation stärker und decken Schwachstellen auf, die niedrigere Spannungen übersehen. 500 V reichen meist für Standard-230/400-V-Hausinstallationen, während 1000-V-Geräte die sicherere Wahl für Motoren, Verteiler und Industrieanlagen sind. Prüfe vor der Messung immer die korrekte Spannung für dein Gerät.
Widerstandsbereich und Ablesegenauigkeit
Wenn du präzise Zahlenwerte für die Dokumentation brauchst, achte auf Widerstandsbereich und Anzeigeauflösung (der Chauvin Arnoux CA6522 hat mit 40 GΩ den größten Bereich in diesem Vergleich). Für einen schnellen Gut/Schlecht-Check reicht oft ein einfacheres Gerät.
Zusatzfunktionen: PI/DAR, Datenlogger, Multimeter
Der Benning IT 101 und der Fluke 1587 FC bieten beide PI/DAR-Diagnose bzw. Multimeterfunktionen, was sich lohnt, wenn du eine dokumentierte Zustandsbewertung brauchst. Für eine einmalige Prüfung reichen diese Zusatzfunktionen oft nicht, um den Aufpreis zu rechtfertigen.
メナWähle zuerst die Prüfspannung nach Stromkreis, dann vergleiche Widerstandsbereich und Zusatzfunktionen — mit dieser Reihenfolge triffst du die richtige Wahl. Und denk daran: EN 61557-Konformität sagt dir, dass das Messgerät zuverlässig misst, nicht welche Spannung du wählen sollst.
Fazit: Das richtige Isolationsmessgerät für deine Arbeit
Vier Isolationsmessgeräte im Vergleich: Der Benning IT 101 für eine solide deutsche Marke mit PI/DAR-Diagnose, der PeakTech P 2695 für ein günstiges Komplettset, der Fluke 1587 FC für Multimeter plus Isolationsmessgerät in einem, und der Chauvin Arnoux CA6522 für robusten Außeneinsatz.
★Alle Prüfspannungs- und Widerstandsbereichsangaben in diesem Artikel stammen direkt von den offiziellen Herstellerspezifikationen (Stand 2026-08-08). Spezifikationen und Verfügbarkeit können sich ändern — prüfe vor dem Kauf immer die aktuelle Produktseite bzw. Bedienungsanleitung.
