メナHallo, ich bin Mena — als Hybrid-Ingenieur arbeite ich sowohl mechanisch als auch elektrisch, und ein Erdungsmessgerät ist das Werkzeug, das dir sagt, ob dein Erdungspfad im Ernstfall wirklich funktioniert. Heute vergleiche ich vier Geräte, vom klassischen Erdungsspieß-Einsteigergerät bis zur Referenzklasse mit 4-Leiter-Verfahren.
Affiliate-Link / Werbung: Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Ein Erdungsmessgerät (Erdungswiderstands-Messgerät) prüft, ob eine Erdungsanlage Fehlerströme tatsächlich sicher ableiten kann — das Gegenstück zum Isolationsmessgerät, das stattdessen Leitungen und Geräte prüft. Alle Widerstandsbereiche und Messverfahren in diesem Artikel stammen direkt von den offiziellen Herstellerangaben, ohne eigene Schätzung.
Kurz zusammengefasst: Für höchste Messgenauigkeit mit mehreren Verfahren ist der Chauvin Arnoux C.A 6470N meine Empfehlung, für Zangenmessung an mehrfach geerdeten Anlagen der Kyoritsu KEW 4200 oder der Benning CM E1 mit Datenlogger, und für ein günstiges klassisches Einsteigergerät der PeakTech P 2700.
Normen zuerst: DIN EN IEC 61557-4 (VDE 0413-4) verstehen
Japans JIS-Normen legen für Erdungsmessgeräte keine eigene Kennnummer fest — der japanische Originalartikel zu diesem Vergleich stützt sich stattdessen auf das Messverfahren (2-Leiter/3-Leiter/Zange). In Deutschland regelt DIN EN IEC 61557-4 (VDE 0413-4) die Anforderungen an Messgeräte für den Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern (Quelle: DKE, DIN EN IEC 61557-4 (VDE 0413-4), abgerufen 2026-08-11).
| Norm / Referenz | Regelt |
|---|---|
| DIN EN IEC 61557-4 (VDE 0413-4) | Aktuelle Ausgabe 2022-12 (löst die vorherige Fassung 2007-12 ab): Anforderungen an Erdungswiderstands-Messgeräte selbst |
| EN 61557 (Gesamtreihe) | Anforderungen an Messgeräte für weitere Schutzmaßnahmen: Isolationswiderstand, Schleifenimpedanz u.a. |
| CAT-Kategorie | Gibt separat an, wie viel transiente Überspannung das Messgerät sicher verträgt (z.B. CAT IV 300 V) — vor dem Einsatz prüfen |
★Hinweis zur Normenaktualität: Die aktuell gültige Fassung ist DIN EN IEC 61557-4 (VDE 0413-4):2022-12, die die vorherige DIN EN 61557-4:2007-12 abgelöst hat. Achte beim Kauf auf Geräte, die nach der aktuellen Fassung zertifiziert sind (Quelle: Beuth, DIN EN 61557-Reihe, abgerufen 2026-08-11). Die Norm sagt dir, dass das Messgerät zuverlässig misst — welches Verfahren (Erdungsspieß oder Zange) für deine Anlage richtig ist, entscheidest du anhand der Erdungssituation vor Ort.
Als Faustregel gilt: Bei einem einzelnen Erder mit ausreichend Platz für Hilfserdungsspieße ist das 3-Leiter-Verfahren die genaueste Referenzmethode. Bei mehrfach geerdeten Anlagen — Gebäudekomplexe, Industrieanlagen — lässt sich oft kein einzelner Erder isolieren, dann ist die Zangenmessung die einzige praktikable Option.
Kurzübersicht: Alle 4 Geräte auf einen Blick
Alle Angaben zu Messverfahren und Widerstandsbereich stammen direkt von den offiziellen Herstellerspezifikationen (Stand 2026-08-08). Prüfe vor dem Kauf immer die aktuelle Produktseite bzw. Bedienungsanleitung.
| Modell | Messverfahren | Widerstandsbereich | Empfehlung |
|---|---|---|---|
| Chauvin Arnoux C.A 6470N | 4-Leiter | 0,001 Ω – 100 kΩ | Höchste Messgenauigkeit, mehrere Verfahren |
| Kyoritsu KEW 4200 | Zangenmessung | 0,05 – 1500 Ω | Mehrfach geerdete Anlagen |
| Benning CM E1 | Zangenmessung | 0,025 – 1500 Ω | Deutsche Marke mit Datenlogger |
| PeakTech P 2700 | Erdungsspieß (2-/3-Leiter) | 0 – 2000 Ω | Günstiges Einsteigergerät |
4 Erdungsmessgeräte im Vergleich

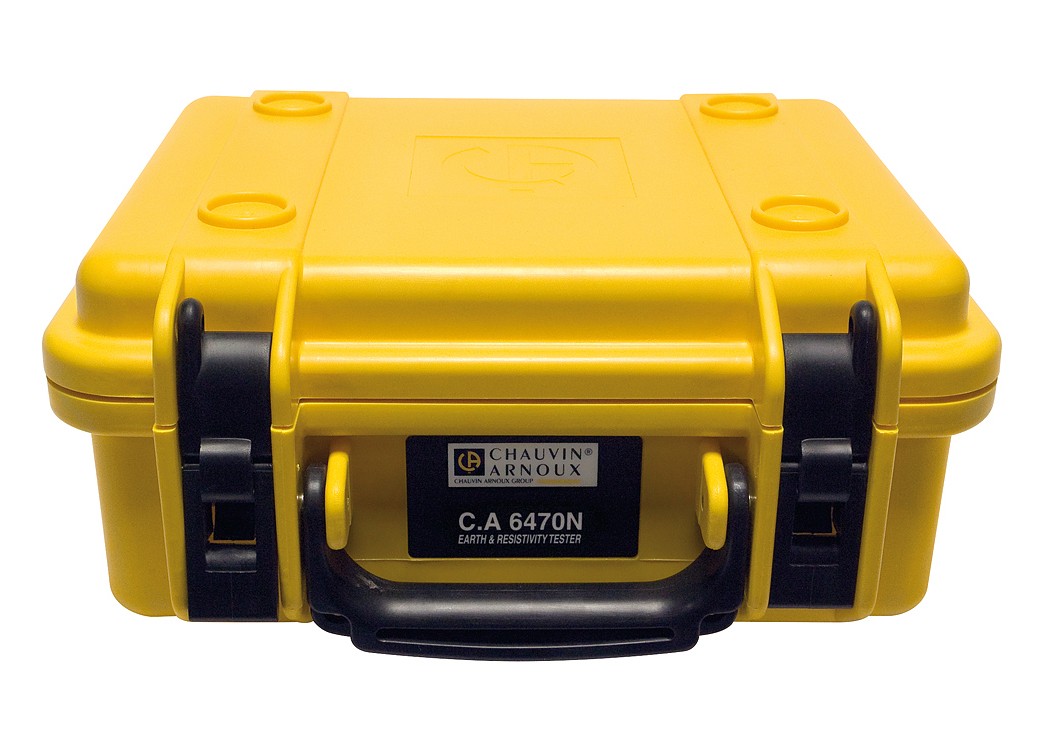

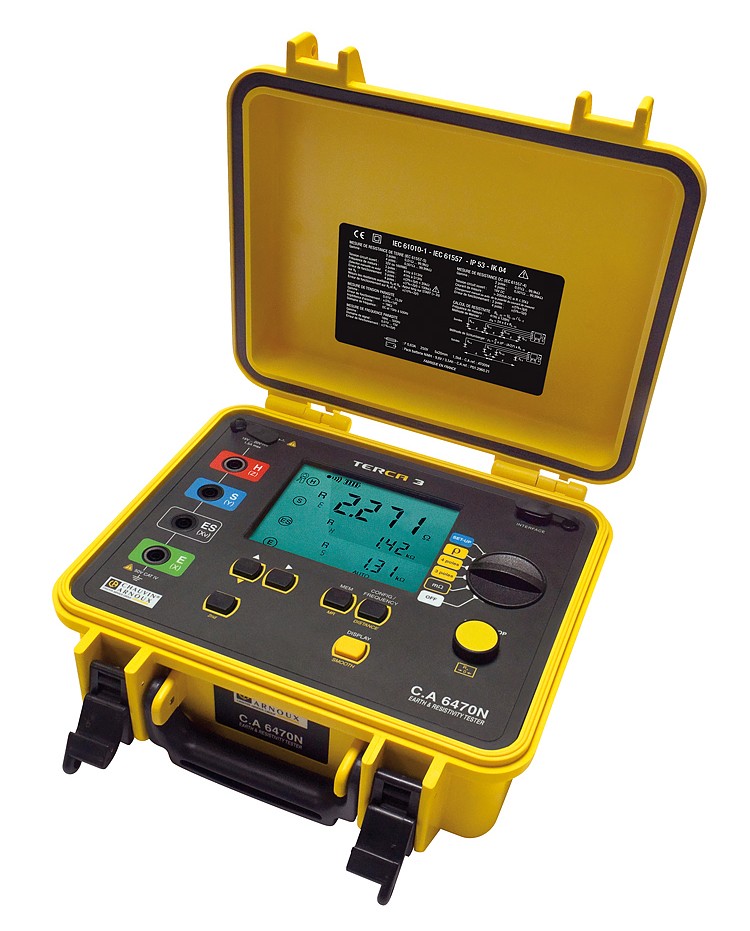

Chauvin Arnoux C.A 6470N Erdungswiderstands-Messgerät
メナFür Referenzmessungen, bei denen es auf jede Nachkommastelle ankommt, ist der C.A 6470N mein Werkzeug der Wahl. Die wählbare Messfrequenz hilft, Störeinflüsse durch Streuströme im Boden gezielt zu umgehen.
| Messverfahren | 4-Leiter-Verfahren (hochpräzise) |
|---|---|
| Widerstandsbereich | 0,001 Ω bis 100 kΩ |
| Frequenz | wählbar 41 bis 512 Hz |
| Sicherheitskategorie | IEC 61010 CAT IV, IP53 |
| Zusatzfunktionen | Erdungswiderstand + spezifischer Bodenwiderstand + Kopplung + Durchgang |
Das Chauvin Arnoux C.A 6470N (TERCA 3) misst laut offizieller Herstellerspezifikation (chauvin-arnoux.com, abgerufen 2026-08-08) den Erdungswiderstand im 4-Leiter-Verfahren von 0,001 Ω bis 100 kΩ, mit wählbarer Messfrequenz von 41 bis 512 Hz zur Störunterdrückung.
Zusätzlich zur reinen Widerstandsmessung deckt das Gerät den spezifischen Bodenwiderstand, die Kopplungsmessung zwischen Erdern sowie Durchgangsprüfungen ab — ein 4-in-1-Messgerät nach IEC 61557-1/-4/-5, zertifiziert IEC 61010 CAT IV mit Schutzart IP53.
Als Referenzklasse-Gerät ist der C.A 6470N die Wahl für Prüfingenieure und professionelle Instandhaltungsteams, die höchste Messgenauigkeit und mehrere Messverfahren in einem Gerät benötigen.

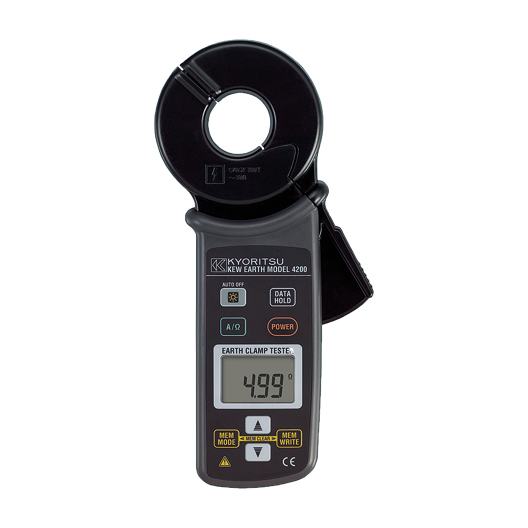

Kyoritsu KEW 4200 Erdungswiderstands-Zangenmessgerät
メナBei mehrfach geerdeten Anlagen, wo kein Platz für einen Erdungsspieß bleibt, greife ich zum KEW 4200. Einfach um den Erdleiter klemmen und ablesen — ohne die Erdungsschleife zu trennen.
| Messverfahren | Zangenmessung (kein Erdungsspieß nötig) |
|---|---|
| Widerstandsbereich | 0,05 bis 1500 Ω |
| Strommessung | True RMS 1 mA bis 30,0 A |
| Sicherheitskategorie | IEC 61010-1 CAT IV 300 V |
Das Kyoritsu KEW 4200 misst laut offizieller Herstellerspezifikation (kew-ltd.co.jp, abgerufen 2026-08-08) den Erdungswiderstand per Zangenmessung von 0,05 bis 1500 Ω, ohne dass ein zusätzlicher Erdungsspieß oder eine Trennung der Erdungsschleife nötig ist.
Zusätzlich misst das Gerät den True-RMS-Ableitstrom von 1 mA bis 30,0 A, was bei der Fehlerstromsuche in mehrfach geerdeten Systemen hilfreich ist. Zertifiziert nach IEC 61010-1 CAT IV 300 V.
Das KEW 4200 ist die Wahl für mehrfach geerdete Anlagen wie Gebäudekomplexe oder Industrieanlagen, bei denen ein einzelner Erder nicht isoliert werden kann.

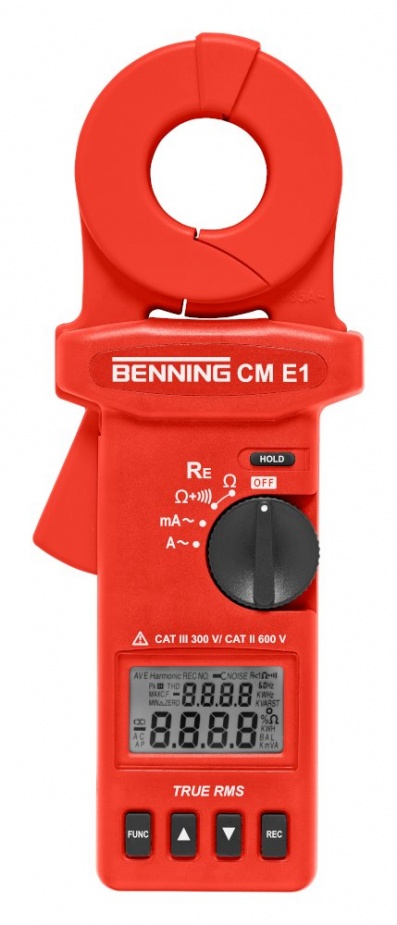

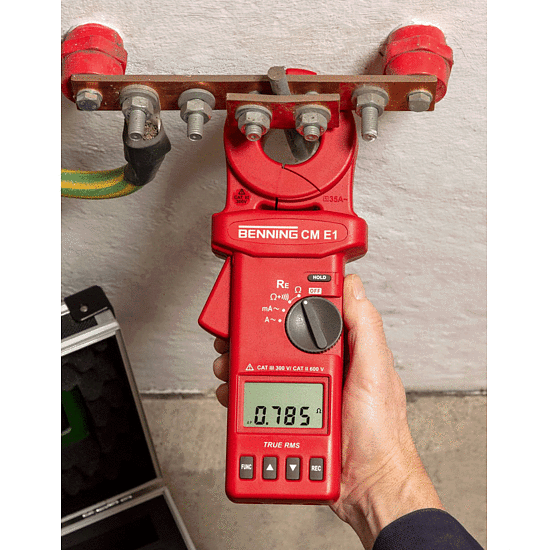

Benning CM E1 Erdungsmessgerät
メナWenn du eine deutsche Marke mit Zangenmessung und Datenlogger willst, ist der CM E1 mein Tipp. Die automatische Selbstkalibrierung nimmt dir die Sorge um Messgenauigkeit über die Zeit ab.
| Messverfahren | Zangenmessung (True RMS 3,333 kHz) |
|---|---|
| Widerstandsbereich | 0,025 bis 1500 Ω |
| Sicherheitskategorie | CAT III 300 V |
| Zusatzfunktionen | Datenlogger für 116 Messungen, automatische Selbstkalibrierung |
Das Benning CM E1 misst laut offiziellen Herstellerangaben (benning.de, abgerufen 2026-08-08) den Erdungswiderstand per True-RMS-Zangenmessung (3,333 kHz) von 0,025 bis 1500 Ω, zertifiziert CAT III 300 V.
Ein integrierter Datenlogger speichert bis zu 116 Messungen für die spätere Dokumentation, und die automatische Selbstkalibrierung sorgt für konstant verlässliche Messwerte ohne manuellen Abgleich.
Als deutsche Marke mit Zangenmessung ist der CM E1 eine direkte Alternative zum japanischen KEW 4200 — die Wahl für Elektriker, die eine dokumentierte Messhistorie benötigen.

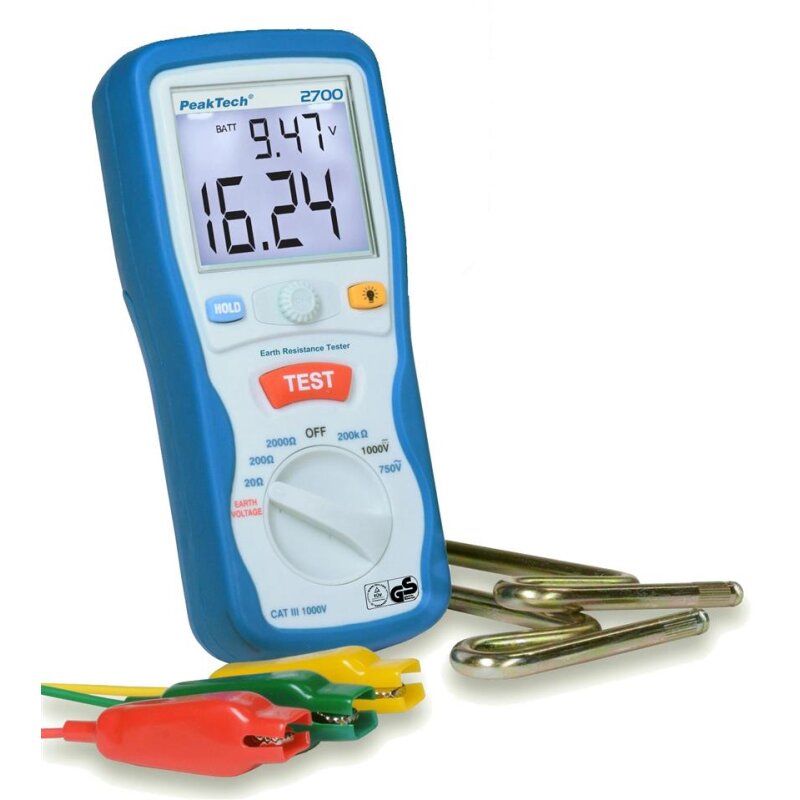

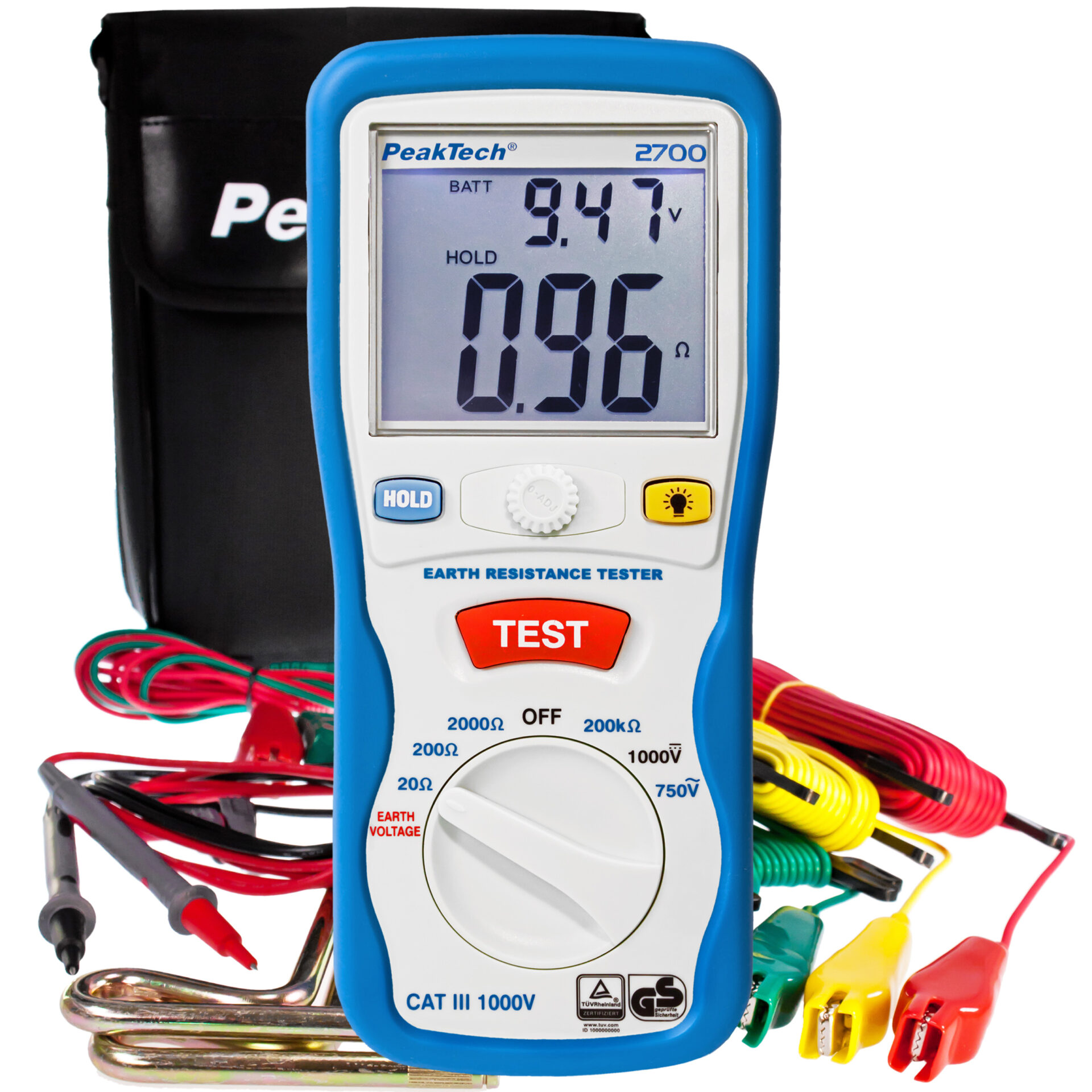

PeakTech P 2700 Erdungsmessgerät
メナFür den Einstieg mit dem klassischen Erdungsspieß-Verfahren ist der P 2700 mein Tipp — TÜV/GS-geprüft und mit Multimeterfunktion bekommst du zwei Geräte zum Preis von einem.
| Messverfahren | Erdungsspieß-Verfahren (2-/3-Leiter) + Multimeterfunktion |
|---|---|
| Prüfspannung | 200 V |
| Widerstandsbereich | 0 bis 2000 Ω |
| Sicherheitskategorie | CAT III 1000 V |
| Zertifizierung | TÜV/GS, EN 61010-1 |
Das PeakTech P 2700 misst laut offizieller Produktspezifikation (peaktech.de, abgerufen 2026-08-08) den Erdungswiderstand nach dem klassischen Erdungsspieß-Verfahren (2-/3-Leiter) bei 200 V Prüfspannung, Widerstandsbereich 0 bis 2000 Ω.
Zusätzlich zur Erdungsmessung bietet das Gerät allgemeine Multimeter-Grundfunktionen. Zertifiziert nach EN 61010-1 mit TÜV/GS-Prüfzeichen und CAT III 1000 V.
Im Vergleich zu den Zangenmessgeräten KEW 4200 und CM E1 ist der P 2700 das klassische, preisgünstige Einstiegsgerät für Einzelerder, bei denen ein Erdungsspieß gesetzt werden kann.
Zubehör: Der Rest deiner elektrischen Prüfausrüstung
Neben dem Erdungsmessgerät selbst lohnt sich ein vollständiges elektrisches Prüf-Set. Die folgenden Ratgeber sind aktuell nur auf Japanisch verfügbar, geben aber einen guten Eindruck von unserer Herangehensweise an elektrische Prüfgeräte.
Spannungsprüfer / berührungslose Prüfer
Bevor du den Erdungswiderstand misst, musst du mit einem Spannungsprüfer bestätigen, dass der Stromkreis wirklich spannungsfrei ist. Unser japanischer Ratgeber vergleicht 10 Spannungsprüfer und Multimeter aus der Praxis.
Isolationsmessgeräte
Wo ein Erdungsmessgerät bestätigt, dass dein Erdungspfad tatsächlich funktioniert, prüft ein Isolationsmessgerät die Leitungen und Geräte selbst auf Isolationsschäden — ein weiteres Muss für Elektriker. Details dazu in unserem Isolationsmessgeräte-Vergleich.
So wählst du das richtige Erdungsmessgerät
Messverfahren nach Erdungssituation wählen
Ein einfacher Erdungsspieß-Test reicht für einen schnellen Einzelerder-Check, aber das 3-/4-Leiter-Verfahren ist die genaue Referenzmethode für einen einzelnen Erder. Bei mehrfach geerdeten Anlagen — Gebäudekomplexe, Funkmasten — lässt sich oft kein einzelner Erder isolieren, dann ist Zangenmessung die einzige praktikable Option.
Widerstandsbereich und Ablesegenauigkeit
Wenn du sehr niedrige Widerstandsfehler präzise erfassen musst, achte auf den unteren Bereich der Widerstandsskala (der Chauvin Arnoux C.A 6470N löst mit 0,001 Ω am feinsten auf). Für einen schnellen Gut/Schlecht-Check an vielen Erdungspunkten spart eine Zangenmessung Zeit gegenüber dem klassischen Spieß-Verfahren.
Schutzart und Feldtauglichkeit
Erdungsmessungen finden naturgemäß im Freien statt, daher zählt die IP-Schutzart hier mehr als bei den meisten anderen Elektromessgeräten. Prüfe die Schutzart, bevor du bei regelmäßig feuchten Bedingungen misst.
メナBei Erdungsmessgeräten kommt es weniger auf die Marke an als darauf, das Messverfahren zur Erdungssituation passend zu wählen. Kläre zuerst, ob du einen Einzelerder isolieren kannst oder eine Zangenmessung an einer mehrfach geerdeten Anlage brauchst — der Rest ergibt sich daraus.
Fazit: Das richtige Erdungsmessgerät für deine Arbeit
Vier Erdungsmessgeräte im Vergleich: Der Chauvin Arnoux C.A 6470N für höchste Messgenauigkeit mit mehreren Verfahren, der Kyoritsu KEW 4200 und der Benning CM E1 für Zangenmessung an mehrfach geerdeten Anlagen, und der PeakTech P 2700 für ein günstiges klassisches Einsteigergerät.
★Alle Angaben zu Messverfahren und Widerstandsbereich in diesem Artikel stammen direkt von den offiziellen Herstellerspezifikationen (Stand 2026-08-08). Spezifikationen und Verfügbarkeit können sich ändern — prüfe vor dem Kauf immer die aktuelle Produktseite bzw. Bedienungsanleitung.
