メナメナです。今回は「狭くて手が入らない」「規格通りのソケットだとガタついてなめそう」という悩みに直結する、Ko-ken(山下工業研究所)のZ-EALシリーズを中心に取り上げます。
Ko-kenは昭和21年(1946年)創業(1959年株式会社化)、ソケットレンチ専門メーカーとして半世紀以上作り続けているメーカーです。同じ日本のソケットレンチ大手にKTC(京都機械工具)があり、その最上位ブランドが「ネプロス(Nepros)」ですが、Ko-kenはKTCとは別系列のソケットレンチ専業メーカーです。KTC・ネプロスの位置づけの詳細はKTC工具10選の記事で解説しているので、そちらもあわせてご覧ください。
この記事では、Ko-kenが「メカニックスタンダード」を掲げて開発したZ-EALシリーズを軸に、差込角6.35/9.5/12.7mmを横断する9機種を取り上げます。「なぜ薄肉・狭所向けなのか」を、規格・公式仕様の裏付けとともに解説します。
先にお断りしておくと、本記事はZ-EALシリーズと「どちらが優れているか」をネプロスと決着させるための記事ではありません。KTC・ネプロスの製品解説は既存記事に譲り、本記事はあくまで「狭所・薄肉というニーズに対してKo-kenがどう応えているか」を軸に掘り下げます。
Ko-kenとは？山下工業研究所とZ-EALシリーズの基礎知識
Ko-ken(コーケン)は山下工業研究所のブランド名で、ソケットレンチ・ラチェットハンドル等の手動工具を専業とする日本のメーカーです。自動車整備・機械組立双方の現場で使われており、1953年には通産省(当時)より優良自動車部品として認定された実績を持つ専業メーカーです。
Z-EAL(ジール)は、近年の自動車が年々コンパクト化・高密度化し、エンジンルーム内の作業スペースが狭くなり続けている状況を受けてKo-kenが開発したシリーズです。公式サイトによれば、標準的なソケットレンチ規格の制約の中で「これからの整備工具はより実戦的なコンパクト設計こそが次世代のメカニックスタンダードになる」という考えのもと、ソケットを「より短く・薄く」、ラチェットハンドルを「よりヘッドを小さく・ギヤを細かく」という方向で基本性能を作り直したシリーズです。
差込角の規格自体はISO/DINに準じますが、Z-EALはソケット側の四角穴の寸法精度をラチェット側の凸部二面幅ぎりぎりまで詰めることで、規格上どうしても生じる接合部のガタつきを低減しています。また鋼球で保持する部分の形状(ボールディンブル)を新開発し、接合したソケット同士を引き付け合う効果も持たせています(以上、公式サイト記載)。
ソケットの六角開口寸法についても、DIN/ISO等の規格に沿った精度設定だとボルト・ナットの二面幅に対して一定のクリアランスが生まれてしまう点に着目し、開口寸法の公差を標準規格よりも狭い範囲に設定した上で、Ko-kenの冷間鍛造技術で高精度な開口寸法を実現しているとされています(公式サイト)。フランジボルトのような頭の低いボルトにも奥まで嵌まるよう、開口から六角部へつながる内面取りの角度も浅く設定されています。
なお、Ko-kenとKTC(京都機械工具)は資本関係のない別々のメーカーです。「ネプロス=Ko-kenの上位ブランド」ではなく、「ネプロス=KTCの上位ブランド」という点は混同されやすいため、本記事でもこの前提で解説を進めます。
薄肉・狭所ソケットレンチの選び方：4つの判断軸
汎用ソケットレンチとZ-EALのような薄肉設計品では、選ぶ基準が少し変わります。差込角だけでなく、以下の4点を押さえておくと失敗しにくくなります。
① 差込角(6.35mm/9.5mm/12.7mm)—規格と実際の作業対象で選ぶ
JIS B4636-2では角ドライブのサイズを6.3・10・12.5・20・25と定めていますが、商品名で使われる6.35mm(1/4インチ)・9.5mm(3/8インチ)・12.7mm(1/2インチ)はインチ寸法をミリ換算した慣用表記です。目安として、6.35mmは電装系や小ねじ、9.5mmは乗用車整備の大半のボルト、12.7mmは足回りなど高トルクが必要なボルトが対象になります。
差込角が違うとソケットとラチェットは物理的に接続できません。すでに他社の9.5mmセットを持っているなら、まずは同じ9.5mmでZ-EALの薄肉ソケットだけを買い足す、という選び方も可能です。逆に差込角そのものを迷っている場合は、手持ちの車のボルトサイズがM10前後(9.5mm差込角が主戦場)かM12以上(12.7mm差込角が必要になりやすい)かを確認してから選ぶと失敗が減ります。
② 薄肉設計と可到達性—「入るか入らないか」を左右する
Z-EALのスタンダードソケットは外径・高さともに薄肉方向で設計されています(公式サイト)。ボルトの周囲がブラケットやリブで囲まれている箇所では、この外径の差がそのまま「工具が入るか入らないか」の分かれ目になります。
薄肉化はソケットの肉厚を削ることで実現されるため、トルク伝達の余裕度は汎用の厚肉ソケットよりわずかに下がります。規定トルクの範囲内で使う分には問題ありませんが、インパクトレンチでの酷使や、規定を大幅に超えるトルクをかける用途には、ハンドツール用として設計されている点をふまえて使う必要があります。
③ 歯数(ギヤ)とヘッドサイズ—振り角が取れない場所で効く
ラチェットの歯数が多いほど、1回の振り角(送り角度)は小さくなります。Z-EALのラチェットハンドルは72歯構成(取扱店公表値)で、理論上は約5度刻みで送れる計算になります。ヘッドが小さいほどボルト周辺の隙間でも振れる分、実際の作業効率に直結します。
歯数が多いラチェットは、1歯あたりの歯の強度がその分小さくなるというトレードオフもあります。Z-EALは接合部の精度向上とセットで72歯を実現しているシリーズのため、歯数だけを他社品と単純比較するのではなく、シリーズ全体の設計思想として捉えるのが妥当です。
④ セットで揃えるか、単品で買い足すか
初めて手動工具を一通り揃えるならセット品(3285ZA/3285Zのような構成)が効率的です。一方、すでに他社のセットを持っていて特定のサイズ・特定の差込角だけ薄肉設計に置き換えたい場合は、4400M-24のような単品ソケットで必要な分だけ買い足すほうが無駄がありません。
判断材料としては、①今どの差込角で最も工具が足りていないか、②狭所アクセスが課題なのか、それとも単に手持ちのサイズが不足しているだけなのか、の2点を切り分けると選びやすくなります。前者ならセット品、後者なら単品買い足しが合理的です。
Ko-ken Z-EAL スペック比較表
本体9機種を差込角・仕様・向く用途で並べました。同じ差込角でも「セット品か単品か」「標準ソケットかディープソケットか」で向く用途が変わるため、まずご自身の作業に合う差込角の行を確認したうえで、種別の違いを見比べてください。詳細は各機種の解説をご覧ください。
| 型番 | 種別 | 差込角 | 主な仕様 | 参考価格帯 | 向く用途 |
|---|---|---|---|---|---|
| 2753N | ラチェットハンドル(標準ライン) | 6.35mm | 全長115mm/90g/20歯 | 〜3,500円台 | 電装系・小ねじの狭所 |
| 4725Z | ラチェットハンドル | 12.7mm | 全長253mm/590g/72歯 | 9,000円台 | 足回り等の中〜大トルク |
| 3726Z-280 | 首振りロングラチェット | 9.5mm | 全長280mm/420g/72歯 | 9,000円台 | エンジンルーム奥 |
| 3285ZA | ソケットセット(15点) | 9.5mm | 5.5〜22mm/12丁+付属品 | 14,000円台 | 日常整備の最小構成 |
| 3285Z | ソケットセット(26点) | 9.5mm | フラッグシップ/3ブロック構成 | 35,000円台 | 9.5mm作業を1式で完結 |
| RS3300MZ/8 | ディープソケットセット | 9.5mm | 8ヶ組/透明ケース付 | 9,000円台 | スタッド飛び出し部 |
| 4400M-24 | ソケット単品(24mm) | 12.7mm | 全長42mm/140g/クロムモリブデン鋼 | 1,000円前後 | セットに無いサイズの補充 |
| 3771Z | ユニバーサルジョイント | 9.5mm | 全長42.5mm/可動域左右25度 | 2,000円台 | 正対できない角度のボルト |
| 4768Z-430 | スピンナハンドル | 12.7mm | 全長430mm/720g/ラチェット機構なし | 5,000円台 | 固着ボルトの初動トルク |
【徹底解説】Ko-ken Z-EAL 薄肉ソケット&ラチェット9選
9機種のうち8機種はZ-EALシリーズですが、差込角6.35mm(1/4インチ)の1機種のみKo-kenの標準ライン「2753N」を選んでいます。理由は次項の告知のとおり、Z-EALの6.35mmラチェットハンドルに現在メーカー告知が出ているためです。
【告知】Z-EAL 2725Z/2726Zシリーズをお持ちの方へ
Ko-ken(山下工業研究所)は2026年1月29日付のメーカー公式告知で、Z-EALラチェットハンドル(コンパクトヘッド)の一部において、ソケットを嵌め合わせてギヤ部を回転させた際にソケットがカバー部に擦れ、回転に重みが出る事象を確認したと発表しています。対象は打刻年月245(2024年5月)以降に製造された品番2725Z・2725Z-160・2726Z・2726Z-160・2725Z-3/8・2726Z-3/8・2725Z-3/8(L160)・2726Z-3/8(L160)・2725ZB-3/8・2725ZB-3/8(L160)・2726ZB-3/8・2726ZB-3/8(L160)です。
現時点で機能不全(ギヤが回らなくなる)の報告はないとのことですが、症状が確認された製品は無償交換の対象になります。該当する製品をお持ちの方は、購入店またはメーカー(山下工業研究所)へご確認ください。詳細はメーカー公式告知(PDF)をご覧ください。本記事では上記の経緯を踏まえ、6.35mm差込角の紹介機種にはZ-EALではなく2753Nを選んでいます。

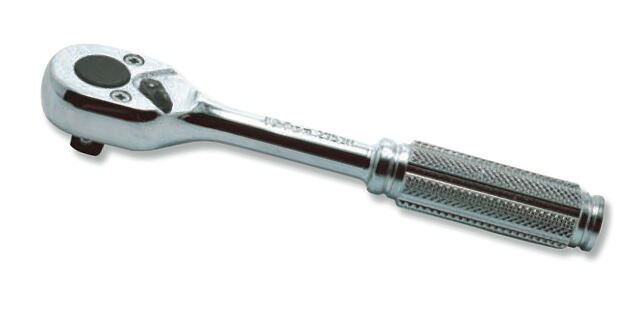

Ko-ken(コーケン) ラチェットハンドル(ローレットグリップ) 差込角6.35mm(1/4インチ) 2753N
メナ差込角6.35mmは電装系のカプラー周りやエンジンカバーの小ねじなど、手が入るスペース自体が狭い作業向け。全長115mmはラチェット単体としては最も取り回しが利くサイズ帯です。
全長115mm・重量90g・ギヤ歯数20(取扱店公表値)。Ko-kenの標準ラインが採用するS.O.D.H-System(2本の爪をラチェット本体内に位置決めし、切替レバーと爪がスムーズに動く構造)と、Two-Step Dog(爪が2山分の歯を同時に受け止め、単段爪よりも許容トルクを高める構造)を組み合わせた設計です(取扱店公表)。
6.35mm(1/4インチ)差込は、M4〜M8程度の小径ボルト・電装系コネクタ周りが主戦場。ヘッドをコンパクトに詰めた形状のため、リレーボックスやヒューズボックス裏の狭いすき間でも振り角を確保しやすいのが選定理由です。
差込角6.35mmは規格上、締め付けトルクの上限が9.5mm・12.7mmより低く設計されているサイズ帯です。大トルクをかける箇所には使わず、あくまで小径ボルト・小ねじの脱着専用と割り切って使うのが工具を長持ちさせるコツです。
軽量・コンパクトな分、車載工具として常備しやすいサイズでもあります。出先での軽整備用に、ラチェット単体+よく使うソケット数丁だけを別ケースにまとめておくという運用も考えられます。

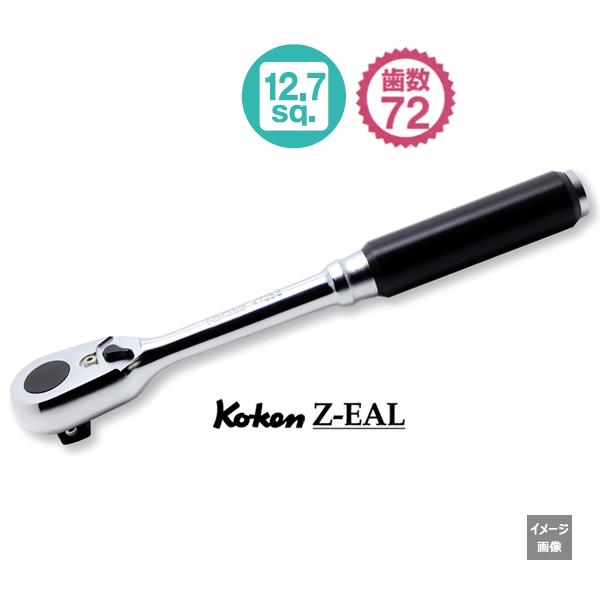

Ko-ken(コーケン) Z-EAL ラチェットハンドル 差込角12.7mm(1/2インチ) 4725Z

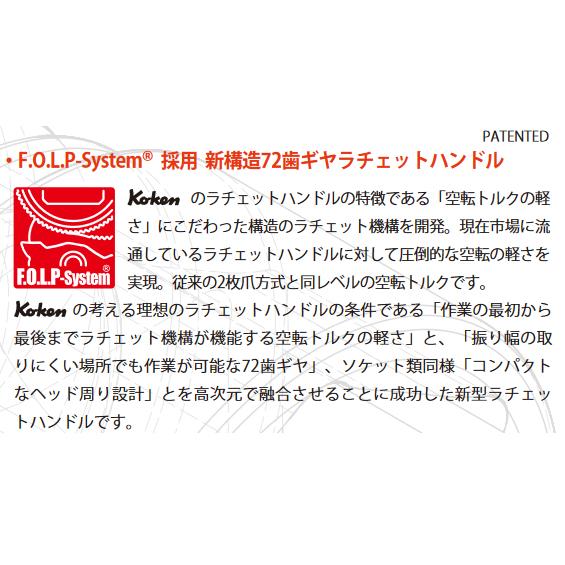

メナ同じ72歯・F.O.L.P-System構造を12.7mmの大トルク領域にそのまま持ち込んでいるのがポイント。太いボルトでも振り角を稼げる歯数設計です。
全長253mm・重量590g・ギヤ歯数72(メーカー/取扱店公表値)。差込角12.7mm(1/2インチ)は足回り・エンジンマウントなど中〜大トルクのボルトが対象で、標準的な角ドライブの中では最も高いトルク伝達を求められるサイズです。
72歯構成のため理論上は約5°刻みで送り操作ができ、振り幅の取りにくいホイールハウス内やサブフレーム周りでも、少ない振り角でボルトを緩め締めできます。
公式サイトによれば、Z-EALのラチェット機構は一体型爪でギヤを押し上げる一般的な構造に対し、従来の2枚爪方式と同等レベルまで空転トルクを軽くする新構造(F.O.L.P-System®)を採用しています。作業の最初から最後まで機構が機能する空転の軽さを狙った設計です。
差込角12.7mmは規格上、6.35mm・9.5mmより高いトルクの伝達を想定したサイズです。足回りのボルトなど締め付けトルクの規定値自体が高い箇所では、安易に延長パイプで力を増すより、まずこの差込角のラチェット・ソケットを選ぶのが本来の使い方に沿っています。
Ko-ken(コーケン) Z-EAL 首振りラチェットハンドル(ロング) 差込角9.5mm 3726Z-280
メナ首振り(スイベルヘッド)構造は、ボルト軸線とハンドル操作方向がずれる場所で効いてきます。ロング280mmはリーチ不足を長さで補う設計です。
全長280mm・重量420g・ギヤ歯数72(取扱店公表値)。首振りヘッドによりハンドル角度をボルト軸に対して振れる分、狭所でハンドルを大きく振れない場面でも角度を変えて力を伝えられます。
差込角9.5mm(3/8インチ)はZ-EALシリーズの中核サイズで、乗用車整備の大半のボルトをカバーします。ロングタイプはエンジンルーム奥やアンダーカバー裏など、標準ラチェットでは手が届きにくい位置で選ぶ製品です。
首振りヘッドは角度を自由に変えられる分、正対状態でのねじれ剛性は固定ヘッド式よりやや劣る構造です。高トルクの本締めは4725Zのような固定ヘッドラチェットで行い、首振りロングはアクセス優先の場面に限定して使うと工具の寿命を保てます。
280mmという全長は、標準ラチェット(4725Zの253mmなど)より長く、エクステンションバーを追加しなくても奥行き方向のリーチを稼げる設計です。狭い横方向の隙間ではなく、奥行きが深い箇所へのアクセスに向いた製品と位置づけられます。

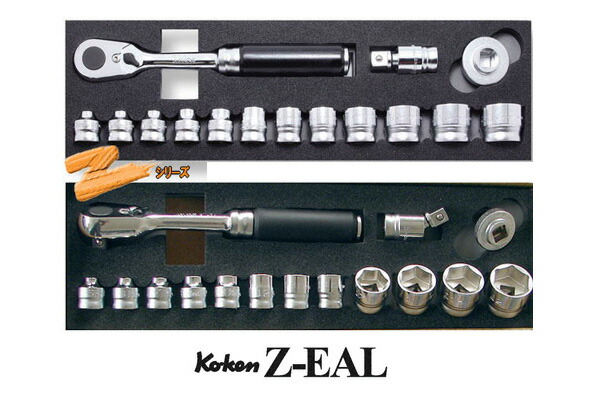

Ko-ken(コーケン) Z-EAL ソケットセット(ベーシック) 差込角9.5mm 15Pcs 3285ZA
メナセット構成はソケット(5.5〜22mm)+ラチェット+ユニバーサルジョイント+クイックスピナーの15点。単品買い足しの手間を省ける最小構成です。
ソケットサイズは5.5・6・7・8・10・12・13・14・17・19・21・22mmの12丁に、ラチェットハンドル・ユニバーサルジョイント・クイックスピナーを加えた15点構成(メーカー公表値、メーカー希望小売価格29,040円)。
Z-EALのスタンダードソケットは「より短く/薄く」を追求した外径設計(公式サイト)のため、同じ9.5mm差込角の汎用セットと比べて、リブやブラケットに囲まれたボルトへ横から差し込みやすいのが特徴です。
クイックスピナーはラチェット機構を介さず素早く回すための部品で、ボルトを仮締めする・大きく緩んだナットを手早く外す、といった「トルクは要らないが回転数が欲しい」場面で使います。ラチェットとクイックスピナーを場面で使い分けると作業時間を縮められます。
12丁構成でカバーするサイズ(5.5〜22mm)は、乗用車のボルト・ナットで頻出する範囲を広くカバーしています。特殊な大径・極小サイズが必要な作業でなければ、このセット単体でほとんどの日常整備をまかなえます。

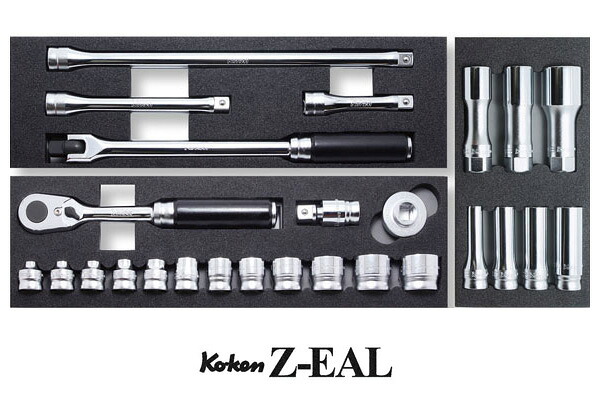

Ko-ken(コーケン) Z-EAL ソケットセット(フルセット) 差込角9.5mm 26Pcs 3285Z
メナラチェット+スピンナハンドル+エクステンションバー3本+ユニバーサルジョイントまで揃うため、これ1セットで大半の差込角9.5mm作業が完結します。
Z-EALシリーズの「フラッグシップモデル」と位置づけられる3ブロック構成・26アイテム(取扱店公表)。ソケット本体に加え、ラチェットハンドル・スピンナハンドル・エクステンションバー3本・ユニバーサルジョイント・クイックスピナーを含みます。
3285ZAが日常整備の最小構成なら、3285Zは奥まった位置(エクステンション使用時)や手動での増し締め(スピンナハンドル使用時)まで1セットでカバーする上位版という位置づけです。
セット品の価格差(3285ZAとの差額)は主にエクステンションバー3本・スピンナハンドルの追加分です。単品で買い足すより価格面で有利になることが多いため、「将来的にどうせ買い足す」と分かっているならフルセットを最初から選ぶ方が合理的な場合もあります。
取扱店の商品情報では「3ブロック構成」と表記されており、収納ケース内でアイテムが複数のブロックに分けて格納される仕様とされています。具体的な区分の詳細はメーカー公式の仕様書までは確認できていないため、購入前に各店舗の商品ページで内容物リストを確認することをおすすめします。
Ko-ken(コーケン) Z-EAL 6角ディープソケットレールセット 差込角9.5mm 8ヶ組 RS3300MZ/8
メナディープソケットは「深さ」そのものが機能。ボルトが奥まっている、あるいはスタッドボルトが飛び出している箇所で標準ソケットの代わりに使います。
差込角9.5mmの6角ディープソケット8丁を、純正の透明収納ケース付きレールにまとめたセット(取扱店公表)。標準ソケットより胴の長い形状で、スタッドボルトの飛び出し分やエンジンヘッド奥のボルトに対応します。
ディープソケットは同じ二面幅でも標準ソケットよりねじれ剛性がやや落ちるため、高トルクの本締めは標準ソケットで行い、ディープソケットは仮締め・脱着のアクセス確保用に使い分けるのが基本です。
透明ケース入りのレールセットは、サイズごとに収納位置が固定されるため、作業中にどのソケットを使ったか(=どれを戻し忘れているか)が一目で分かるという副次的な利点もあります。工具の紛失防止という観点でも実用的な梱包形態です。
8ヶ組という構成は、標準ソケットセット(3285ZA/3285Z)でカバーしきれない「深さが必要な特定サイズ」だけを補う位置づけです。全サイズをディープソケットで揃える必要はなく、実際にスタッドボルトやナットの飛び出しに遭遇するサイズから優先して揃えるのが無駄のない進め方です。

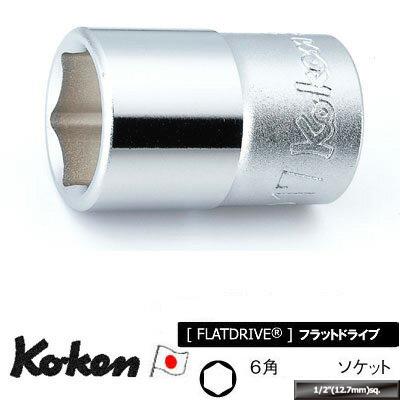

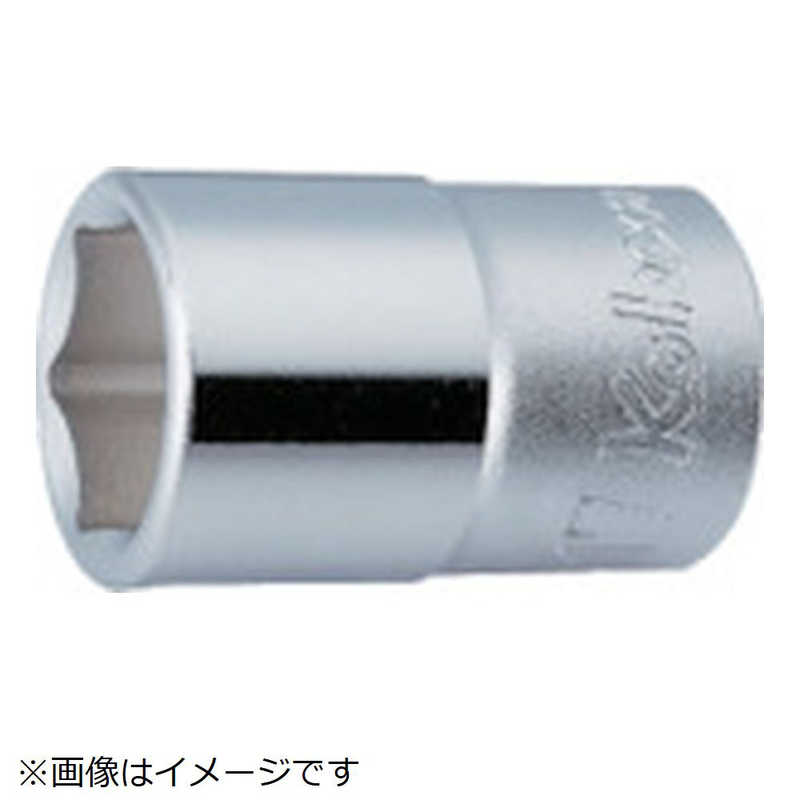

Ko-ken(コーケン) 6角ソケット 差込角12.7mm 24mm 4400M-24
メナセットに無いサイズを単品で買い足せるのがKo-kenの強み。24mmはドライブシャフト周りやサブフレームボルトで使う頻度の高いサイズです。
全長42mm・重量140g、クロムモリブデン鋼にクロムメッキ仕上げ(取扱店公表)。差込角12.7mm(1/2インチ)の6角ソケット単品で、セット品に含まれない大径サイズを個別に揃える用途に向きます。
Z-EALのソケット開口部はDIN/ISO規格の一般公差より狭い範囲で仕上げられており(公式サイト)、内面取り角度も浅く設定されているため、頭の低いフランジボルトにも奥まで嵌まりやすい形状です。
単品ソケットは「セットには無いが現場でよく使うサイズ」を個別に補充するための選択肢です。24mmはドライブシャフトナットやサブフレームボルトで登場頻度が高く、単品で1つ持っておくと工具箱の穴を埋められます。
価格帯が1,000円前後と手頃なため、複数サイズをまとめ買いしてもセット品を買い直すより出費を抑えられるケースが多く、単品ソケットならではの選び方です。よく使うサイズから順に、無くなり次第買い足していく運用が現実的です。
4400Mシリーズは6角(6ポイント)ソケットです。12角(12ポイント)ソケットと比べてボルト・ナットとの接触面がより点接触に近いか面接触に近いかが変わり、一般に6角の方がなめにくいとされます。固着ぎみのボルトには6角、狭い角度からでも掛けやすさを優先するなら12角、という使い分けが目安になります。

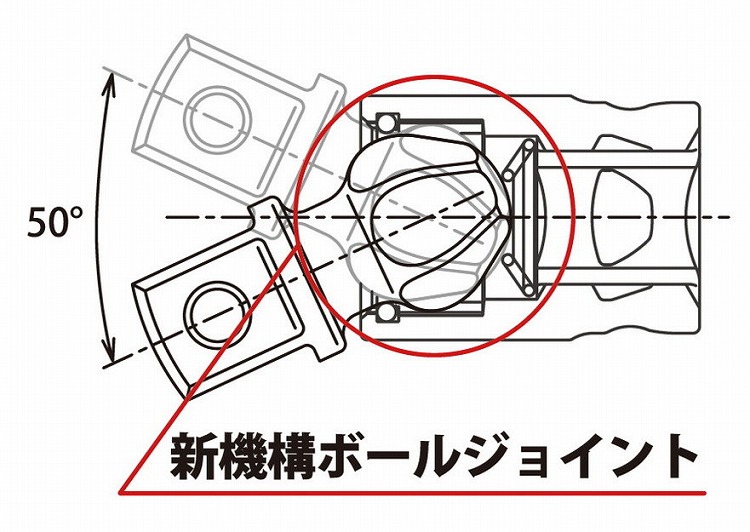

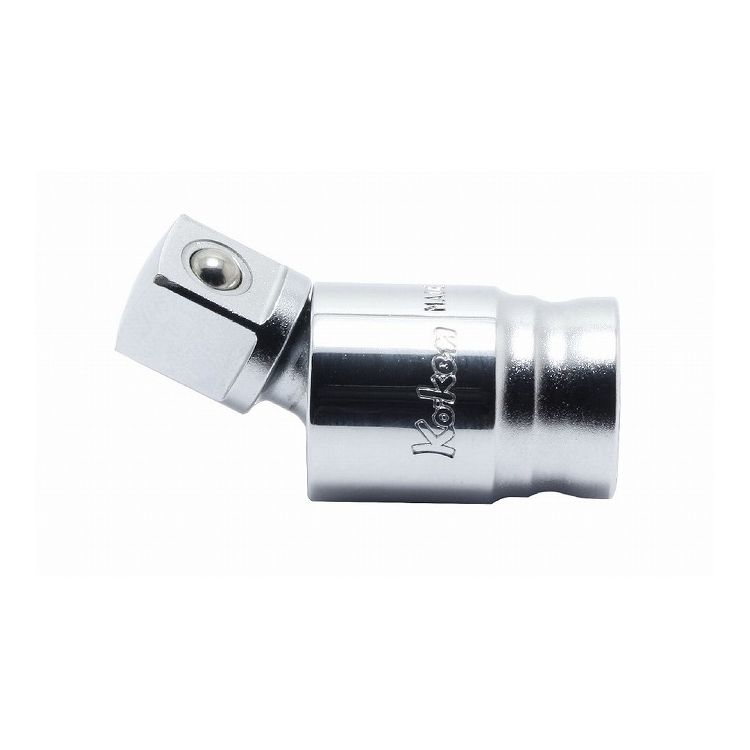

Ko-ken(コーケン) Z-EAL ユニバーサルジョイント 差込角9.5mm 3771Z
メナボルトに対してラチェットを正面から入れられない角度でこそ使う部品です。可動域は左右25度、合計50度(メーカー公表)。
全長42.5mm、可動域は左右25度・合計50度(メーカー公表値)。ソケットとラチェットの間に挟み込み、軸線をずらして力を伝えるための継手です。Z-EALの新形状ボールディンブル(公式サイト)により、接合部のガタつきを抑えた状態で角度を付けられます。
ステアリングラック裏やマフラー遮熱板の奥など、ラチェットを正対させられない箇所で、ソケット単体では届いても手首の可動域が足りない場面に効きます。
継手が1つ増えるごとに力の伝達効率とねじれ剛性は下がります。使う場面は「他に正対させる方法がない箇所」に絞り、正対できる角度が確保できる箇所ではユニバーサルジョイントを介さず直接ソケットを差し込む方が安全です。
Z-EALシリーズ全体は接合部の精度向上とボールディンブル新形状の採用を謳っており(公式サイト)、ソケット・ラチェットと同シリーズの継手を組み合わせることで接合精度の高さを一貫して活かせます。継手部分だけ他社品に置き換えると、この精度の高さは失われる可能性がある点に留意してください。

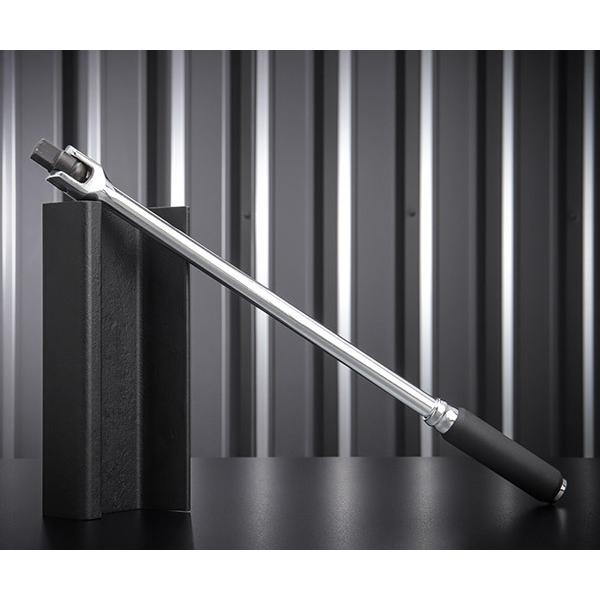

Ko-ken(コーケン) Z-EAL スピンナハンドル 差込角12.7mm 430mm 4768Z-430
メナラチェット機構が無い分だけ壊れにくく、ラチェットでは空転してしまう固着ボルトの「割り」に使うための道具です。
全長430mm・重量720g(取扱店公表)。ラチェット機構を持たない直結ハンドルで、差込角12.7mmのソケットに直接ねじ込み、両手・体重をかけて回します。
固着したホイールナットやサブフレームボルトなど、ラチェットの爪に大トルクを掛け続けると破損リスクがある場面で、スピンナハンドルに切り替えて初動のトルクをかける、という使い分けが基本です。
430mmという長さは、体重をかけて足で踏む・両手で押すといった動作でも十分なてこの長さを確保するための寸法です。短いハンドルで無理に力をかけるより、長いハンドルで少ない力を確実に伝えるほうが、ボルト・工具双方への負担が小さくなります。
延長パイプ(いわゆる「ブレーカーバー」の代用として延長パイプをハンドルに差し込む方法)を使う場合は、ハンドル・ソケット双方の許容トルクを超えない範囲にとどめる必要があります。てこの長さを伸ばすほど加わるトルクも大きくなるため、パイプ長を伸ばしすぎると部品破損のリスクが上がります。
コラム: ネプロスとの違いが気になる方へ
メナ差込角9.5mmの国産ハイエンドラチェットとして、ネプロスとどちらを選ぶか迷う方も多いと思います。ここでは製品解説はせず、判断材料になる記事へのリンクだけ置いておきます。
ネプロスはKTC(京都機械工具)の最上位ブランドで、精度・仕上げともに国産ハイエンド帯に位置づけられます。Ko-ken Z-EALとネプロスはどちらも高精度な接合部を追求していますが、Z-EALは「薄肉・軽量化による狭所アクセス性」に、ネプロスは「精密感・仕上げのブランド性」に強みの重心があります。KTC・ネプロスの詳しい製品ラインはKTC工具10選の記事、3ブランド横並びでの比較はMITOLOY vs KTC vs Snap-on ラチェット・ソケット12選の記事で詳しく解説しているので、ブランド選びで迷ったらそちらも参考にしてください。
どちらか一方だけを選ぶ必要はなく、狭所アクセスが必要な作業道具はZ-EAL、普段使いのメインセットはネプロスやKTCの標準ラインといった住み分けで両方を併用している整備士も少なくありません。差込角さえ揃えておけば、異なるメーカーのソケットとラチェットを状況に応じて組み合わせて使えます。
Z-EALと合わせて揃えたいアクセサリー3選

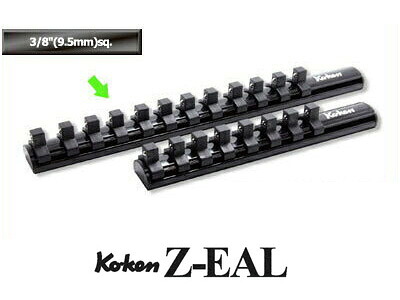

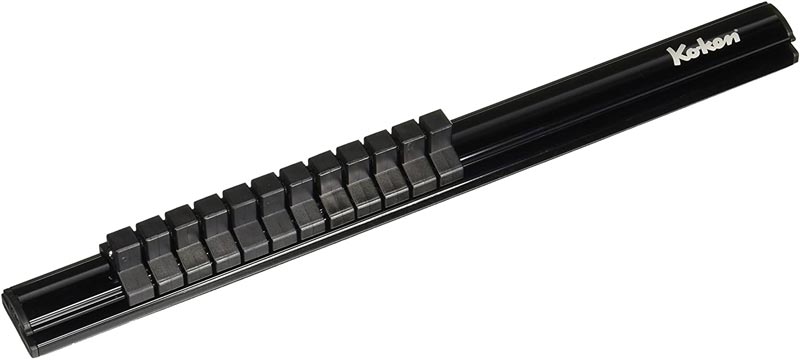

Ko-ken(コーケン) アルミソケットレール 差込角9.5mm用クリップ12ヶ付 全長300mm RSAL300-3/8X12
メナ工具箱の中でソケットが迷子にならないための収納アクセサリーです。
差込角9.5mm用クリップ12個付き、全長300mmのマグネット付きアルミレール(取扱店公表)。3285Z/3285ZA購入後、ケース内でソケットが転がらないよう整理する用途で揃えると使い勝手が上がります。
マグネット付きの背面で工具箱の側面やスチールラックに固定でき、ソケットをサイズ順に並べておけるため、作業中にサイズを目視確認しながら選べます。
3285Z(26点フルセット)や3285ZA(15点セット)にはメーカー純正の収納ケースが付属しますが、単品ソケットを買い足していくとケース内に収まりきらなくなることがあります。買い足し分の収納先として、このレールを別途用意しておくという使い方も現実的です。

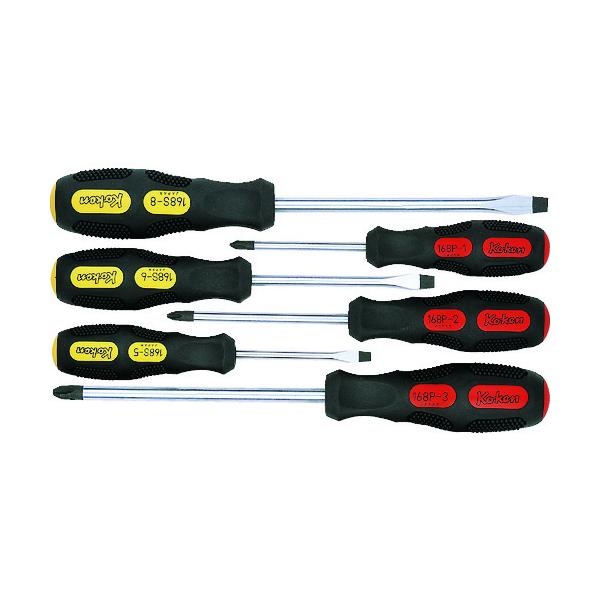

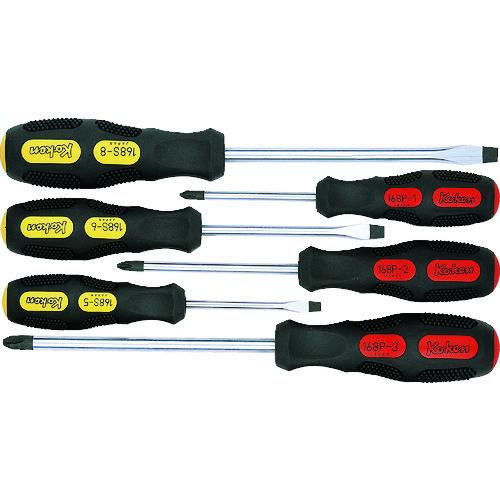

Ko-ken(コーケン) 普通ドライバーセット 6本組 168PS/6
メナソケット作業の前後で必要になるプラス/マイナスドライバーの基本6本組です。
プラス(+1×75/+2×100/+3×150)・マイナス(−5×75/−6×100/−8×150)各3本、計6本組(取扱店公表)。ソケットレンチだけでは対応できないビス・小ねじ類の脱着を補うベーシックセットです。
サイズ違いを3段階ずつ揃えているため、内装トリムのクリップビスからカバー類の大きめのビスまで、ソケット作業の前工程・後工程で発生するビス脱着を1セットでまかなえます。
ソケットレンチ工具箱とは別に単体でも使う頻度が高い工具のため、ソケットセットを購入したタイミングで、まだ手持ちが無ければ合わせて揃えておくと工具箱の穴を1つ減らせます。
Ko-ken(コーケン) ヘックスビットソケット 差込角9.5mm 8mm 3012M.25-8
メナ手動(ハンドタイプ)専用で、インパクトレンチには非対応という点だけ要注意です(メーカー仕様)。
差込角9.5mm・全長25mmの8mmヘックスビットソケット、重量25g(取扱店公表)。六角穴ボルト(キャップボルト)をラチェットで回すためのアダプターで、手動作業専用・インパクト工具では使用不可の仕様です。
エンジンカバーやブラケット類には六角穴ボルトが使われている箇所も多く、通常の6角/12角ソケットでは対応できないため、Z-EALのラチェット・ソケットセットを持つなら合わせて1本備えておくと脱着できる範囲が広がります。
ヘックスビットソケットはサイズ違いで複数種類展開されているため、愛車の六角穴ボルトのサイズをあらかじめ確認したうえで、該当サイズを個別に選んで揃えるのが無駄のない買い方です。
狭所・精密作業でZ-EALを正しく使うための3つのコツ
コツ1：ディープソケットとスタンダードソケットを使い分ける
ディープソケットは胴が長い分だけねじれ剛性がスタンダードソケットより下がる傾向があります。本締め・増し締めのような高トルク作業はスタンダードソケット、スタッドボルトの飛び出しなど深さが必要な箇所だけディープソケットに切り替えると、工具の消耗を抑えられます。
見た目が似ているため現場では取り違えやすいポイントでもあります。RS3300MZ/8のようなレールセットで収納しておくと、深さ違いのソケットが同じケースに混在せず、作業前に目視で選び間違いを防げます。
コツ2：ユニバーサルジョイントは角度を付けたまま高トルクをかけない
ユニバーサルジョイントは軸をずらして力を伝える構造上、角度を付けた状態のまま大きなトルクをかけると、ジョイント部・ボルト双方に余計な横方向の力がかかります。可能な限り正対に近い角度に調整してから本締めするのが基本です。
手順としては、ユニバーサルジョイントで角度を確保しながら緩める・仮締めまで進め、本締めの直前でできる限り正対に近づけて最終トルクをかける、という2段階の使い方をすると、ジョイントへの負担を抑えながら作業を進められます。
コツ3：固着ボルトはラチェットでなくスピンナハンドルで割る
固着して重いボルトにラチェットの爪へ大トルクをかけ続けると、ラチェット機構(爪・ギヤ)への負担が蓄積します。初動の固着を割る場面ではラチェット機構を持たないスピンナハンドルに切り替え、割れたあとの通常回転をラチェットに戻すという使い分けが工具の寿命を延ばします。
この使い分けはZ-EALに限らず手動工具全般に言えることですが、薄肉設計で軽量化されているZ-EALのラチェットは、あくまで「振って締める・緩める」工具として設計されている点を踏まえ、固着解除は専用のスピンナハンドルに任せるのが無難です。
用途・予算別 Ko-ken Z-EAL選びガイド
はじめて9.5mmセットを揃える人（予算：14,000〜15,000円）
3285ZA(15点ベーシックセット)が最小構成です。ソケット12丁+ラチェット+ユニバーサルジョイント+クイックスピナーで日常整備の大半をカバーします。
9.5mm作業を1セットで完結させたい人（予算：35,000円台）
3285Z(26点フルセット)なら、エクステンションバー3本・スピンナハンドルまで含むため、狭所から奥まった位置まで買い足しなしで対応できます。
足回りなど12.7mmの高トルク作業が中心の人（予算：9,000〜10,000円台）
4725Z(12.7mmラチェット)を軸に、必要なサイズだけ4400Mシリーズの単品ソケットで買い足す構成が無駄がありません。固着対策に4768Z-430を追加しておくと安心です。
電装系・小ねじ中心のライトな作業が中心の人（予算：3,500円台〜）
2753N(6.35mmラチェット)単体、または3012M.25-8のようなヘックスビットソケットを組み合わせる構成で十分です。大トルクを扱わない前提であれば、まずは差込角6.35mm側から揃えて必要に応じて9.5mm・12.7mmを買い足す進め方も無理がありません。
よくある質問
Q. Ko-kenとKTC・ネプロスはどう違いますか？
Ko-kenと京都機械工具(KTC)は別系列のメーカーです。ネプロスはKTCの最上位ブランドで、KTC・ネプロスの詳しい製品ラインはKTC工具10選の記事で解説しています。
Q. Z-EALシリーズはインパクトレンチで使えますか？
本記事で紹介したソケット・アクセサリーはハンドツール用です。特に3012M.25-8のようなヘックスビットソケットは手動専用でインパクト工具には対応していません(メーカー仕様)。インパクト対応品は別ライン(製品名に「インパクト」を含む型番)になるため、購入前に用途表記を確認してください。
Q. 差込角が違うソケットとラチェットは組み合わせられますか？
差込角が同じであれば異なるメーカー同士でも基本的に組み合わせ可能です(JIS規格に基づく共通規格のため)。ただしZ-EALは接合部の公差を規格の一般値より狭く詰めている分、他社品と組み合わせるとガタつき低減効果が薄れる可能性がある点は留意してください。
Q. Z-EALシリーズは何mmの差込角から揃えればいいですか？
対象の作業によります。乗用車整備を中心に考えるなら9.5mm(3/8インチ)が最も汎用性が高く、本記事の3285ZA/3285Zもこのサイズです。電装系中心なら6.35mm、足回りなど高トルク中心なら12.7mmを軸に揃えるのが効率的です。
Q. セット品と単品を混在させても問題ありませんか？
同じ差込角であれば、セット品と単品ソケットを混在させても機能上の問題はありません。3285ZA(セット)に4400M-24(単品)のような大径サイズを買い足す運用は、本記事でも推奨している一般的な使い方です。
Q. 薄肉ソケットは強度面で不利になりませんか？
肉厚を削っている分、汎用の厚肉ソケットと比べて余裕度は下がりますが、Z-EALは手動工具(ハンドツール)として企画・精度管理されているシリーズです。具体的な許容トルク値はメーカー公表資料の範囲でしか確認できていないため本記事では数値断定を避けますが、インパクトレンチ対応と明記されていない製品はハンドツール専用として扱い、無理なトルクをかけないのが安全側の運用です。
Q. Ko-kenのラチェットハンドルはメンテナンス(修理)できますか？
4725ZB(プッシュボタン式)のように、モデルによってはメーカー純正のリペアキットが別売り設定されています。爪やギヤなど消耗する内部部品を交換できる設計は、ラチェットハンドルを長期間使い続けたい人にとって心強いポイントです。対応可否はモデルごとに異なるため、購入前にリペアキットの有無を確認しておくと安心です。
まとめ：狭くなる一方の作業スペースには薄肉設計で対応する
Ko-ken Z-EALシリーズは、差込角の規格自体は変えずに、接合部の精度・ソケットの外径・ラチェットのヘッドサイズを詰めることで狭所対応力を高めたシリーズです。ネプロスのような精密感・ブランド性を求めるか、Z-EALのような薄肉・軽量による可到達性を求めるかは、作業対象の車種・現場のスペースによって選び分けるのが合理的です。
まずは普段の作業で最も詰まっている差込角(9.5mmが多くの人にとっての出発点になります)から、ベーシックセットかフルセットかを選び、足りないサイズやアクセサリーを単品で買い足していく進め方が、遠回りに見えて結果的に無駄が少ない揃え方です。
