僕の仕事は生産設備の製造です。自動車の製造ライン等を作っています。

仕事を始めたての人に向けてこの工具を選べば失敗しない工具を選定しました。

紹介するので道具選びの参考にしてみてください！

対象読者: 生産設備の電気配線・製造ラインの組立に携わる新人〜若手の技術者向けです。配線の締め付け・圧着・被覆剥き・検電・加工という作業別に、失敗しにくい工具を紹介します。

配線に使う工具

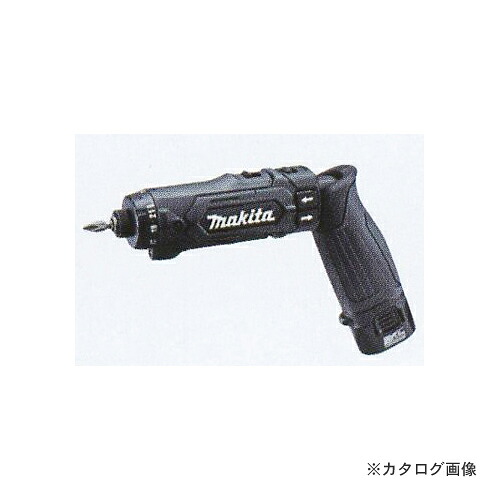

マキタの充電ドライバー

ネジを締めすぎて破損させたり、逆に締め不足で緩んだりするのを避けたい、という悩みに応える工具です。

スタンダードな充電ドリルです。トルクの指定ができるので締めすぎて破損させることはないという便利仕様です。ドリルも使えますが時間がかかりすぎるのであくまでもネジ締め用ですね。

項目	内容
電圧・バッテリ	7.2V、1.5Ahバッテリ2本・充電器・アルミケース付
機構	オートストップ機構(クラッチ作動と同時にモータ停止)
クラッチ段数	21段

21段クラッチでネジのサイズに応じたトルク調整ができます。

ビットセット

現場でちょうど良いビットが見つからず作業が止まるのを防ぎたい、という悩みに応える工具です。

とりあえずこれ買っておけば間違い無いってやつです。プラスマイナス、六角、と欲しいところは揃っています。

項目	内容
セット内容	ヘックスビット(対辺2.5/3/4/5/6mm)各1本、両頭ビット(+2/-6、+2、+3)各1本、片頭ビット(+1、+2)各1本
ビット長さ	65mm(一部+2×110mm・+2×100mmを含む)

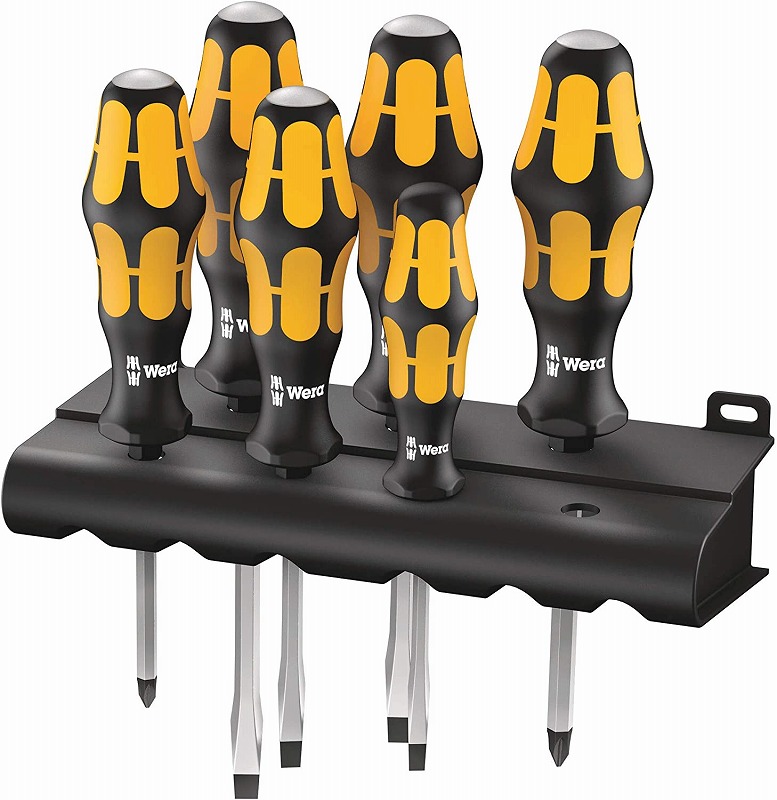

WERAのチゼルドライバー

固着してしまったネジがなかなか緩まず苦労する、という悩みに応える工具です。

WERAのチゼルドライバーは食いつきに定評があるので、ネジを安定して締めることができます。

チゼルドライバーは頭がハンマーで打つこともできるの固着してしまったビスを叩きながら緩めるといった多彩な使い方ができます。

項目	内容
セット内容	貫通6本組ドライバーセット
特徴	インパクトキャップ・ボルスターで高トルク伝達、六角軸はキャップまで貫通
刃先仕上げ	ヴェラブラックポイント(耐食性)
付属品	壁掛けラック

壁掛けラック付きで、使うドライバーをすぐ取り出せます。

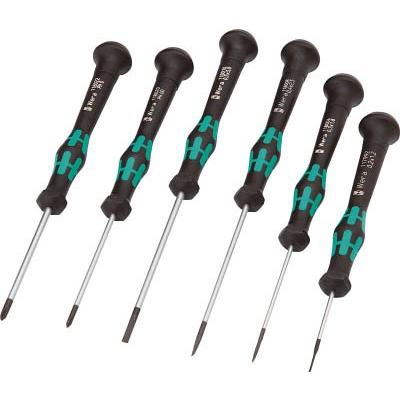

WERAのマイクロドライバーセット

精密機器の小さなネジを傷めずに扱いたい、という悩みに応える工具です。

WERAのマイクロドライバーです。こちらも精度と品質が高く便利なセットです。

項目	内容
セット内容	6本組((+)00・0、(-)1.2・1.8・2.5・3.0)
刃先	ブラックポイントチップ
付属品	ラック

刃先はブラックポイント仕上げで、精密機器の極小ネジ山をなめにくくします。

フェニックス用圧着機

フェルール端子の圧着が甘くて接触不良を起こすのを避けたい、という悩みに応える工具です。

フェニックスというメーカーの出しているフェルール端子を圧着する圧着機です。

項目	内容
全長	198mm
圧着範囲	0.2〜6mm²(AWG24〜10)
対応	スリーブ1本用

スリーブは1本用で、フェルール端子を1本ずつ確実に圧着できます。

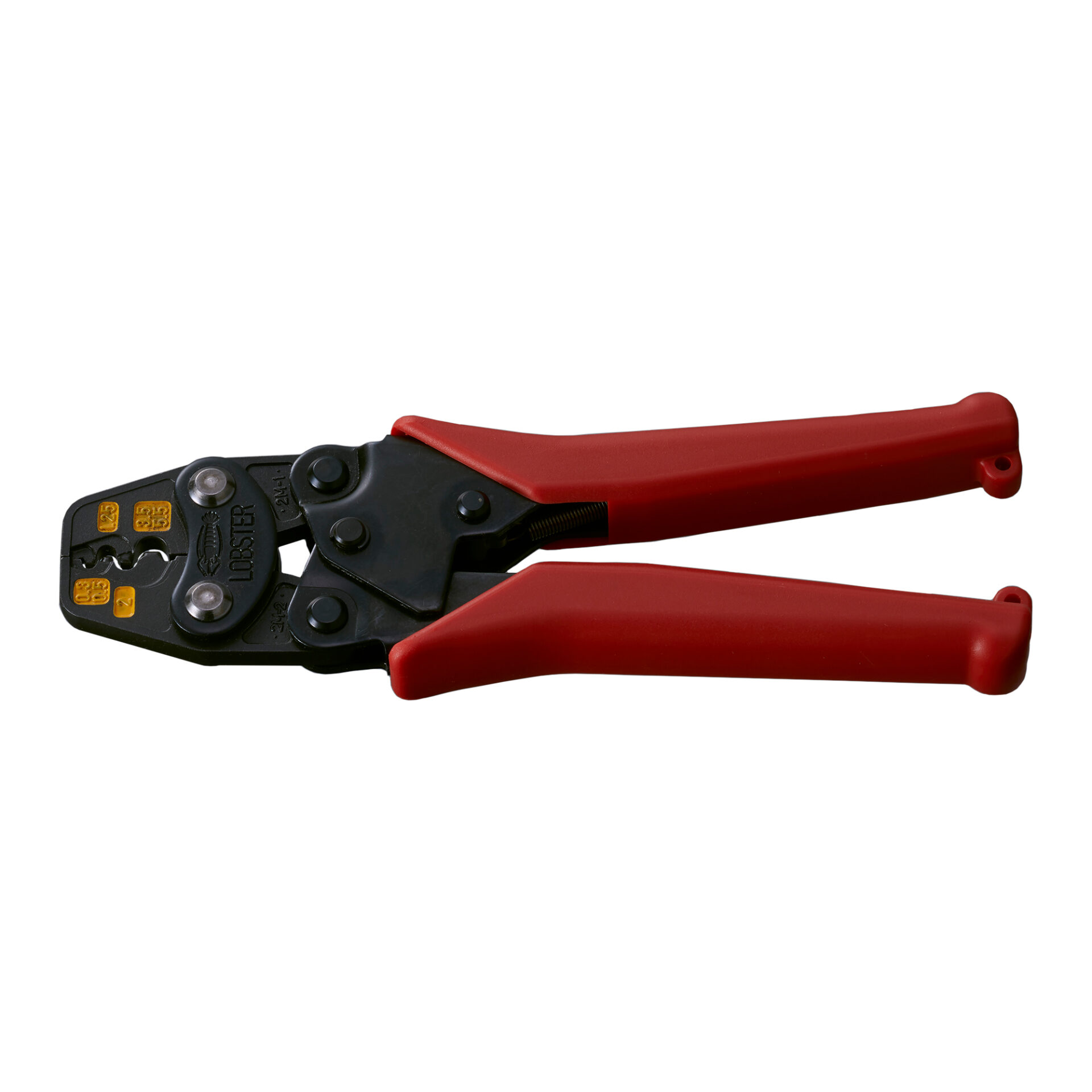

ロブテックスの裸端子用圧着(0.3~5.5mm)

細い裸端子の圧着を規格通りの仕上がりにできるか不安、という悩みに応える工具です。

一般的な裸端子用の圧着工具です。

項目	内容
対応端子(裸端子用)	0.3・0.5・1.25・2・3.5・5.5mm²
全長	172mm

圧着工具は一般にJIS C9711(屋内配線用電線接続工具)の規格に基づいて作られています。本製品について、エビ(ロブテックス)公式サイトの製品ページには「使用範囲：0.3、0.5、1.25、2、3.5、5.5mm2」「銅線用裸圧着端子・裸圧着スリーブ（P.B)用」と記載されています(出典: エビ(ロブテックス)公式サイト、確認日2026-09-17)。

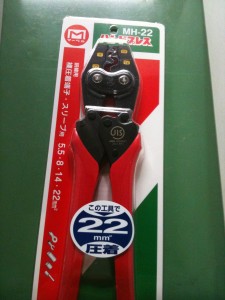

マーベルの裸端子圧着工具(5.5~22mm)

太い裸端子を手の力だけでしっかり圧着できるか不安、という悩みに応える工具です。

大きいサイズの裸端子用の圧着機です。

項目	内容
サイズ・質量	全長330mm・質量680g
適用サイズ	5.5・8・14・22mm²
仕様	JIS規格、圧着マーク付き、端子仮押さえ機構

適用サイズは5.5〜22mm²で、JISの圧着マークが付くため仕上がりを確認しやすい工具です。

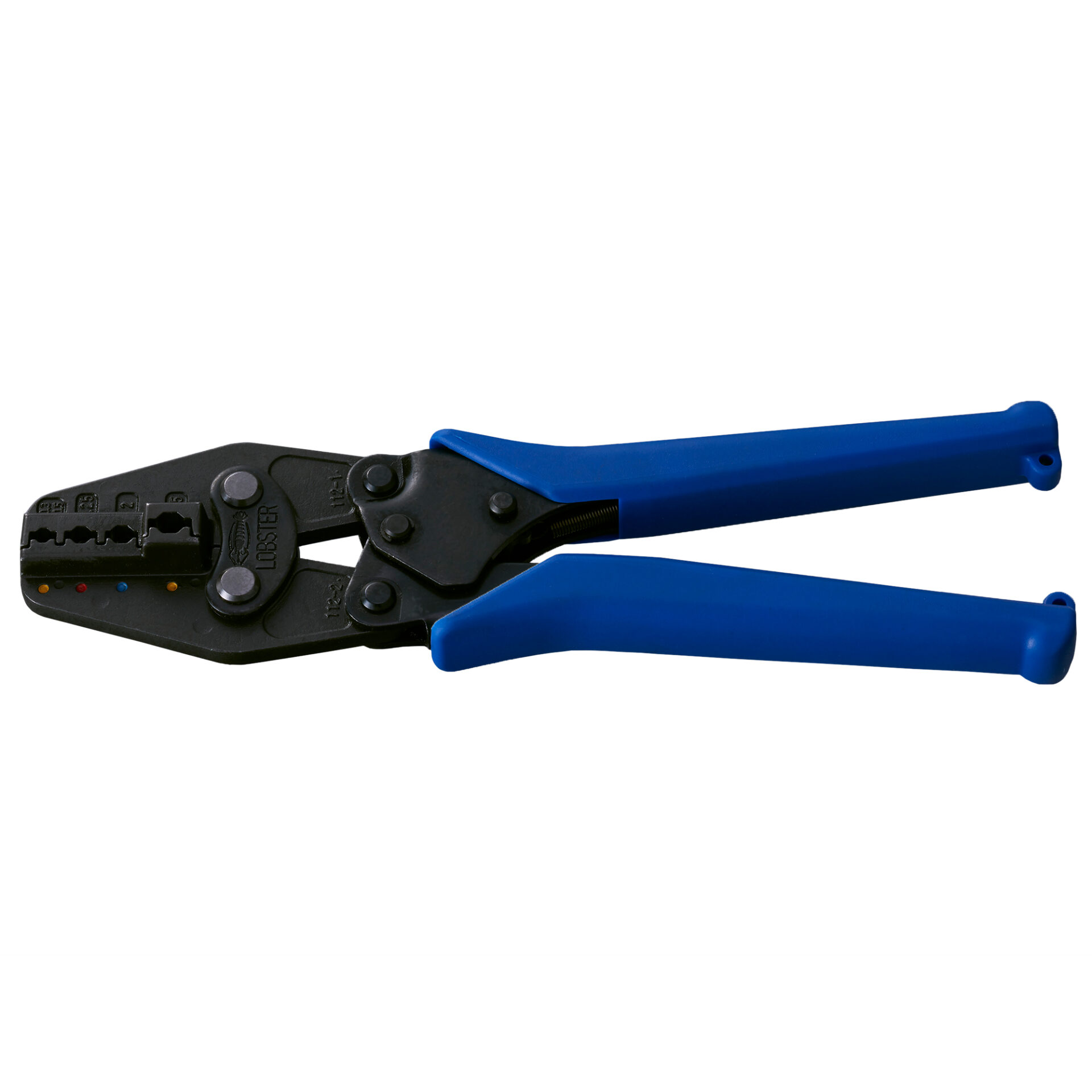

ロブテックスの絶縁被覆接続用圧着機

絶縁被覆付き端子を潰しすぎず綺麗に圧着したい、という悩みに応える工具です。

直管や絶縁被覆がついている端子を圧着する時に使用する圧着機です。

項目	内容
対応端子(絶縁被覆用)	0.3・0.5・1.25・2・3.5・5.5mm²
全長	218mm

対応サイズは0.3〜5.5mm²で、絶縁被覆付き端子の圧着に使えます。

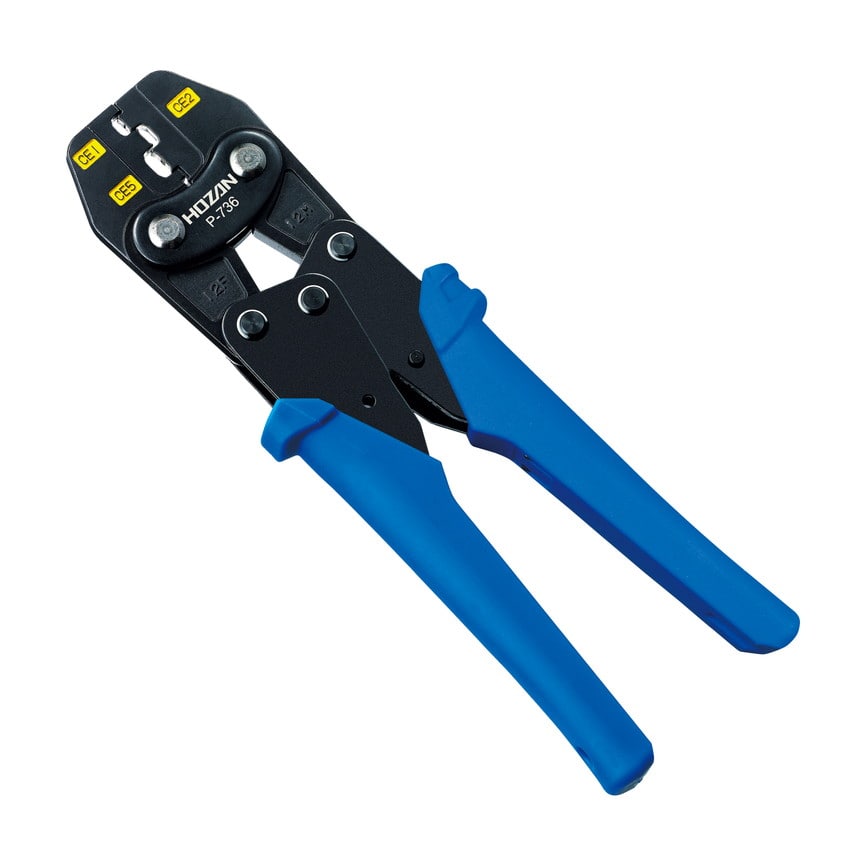

ホザンの絶縁被覆付き閉端子用圧着機

CE端子の圧着不足に後から気づいて接触不良になるのを避けたい、という悩みに応える工具です。

CE端子と呼ばれる閉端子を圧着する圧着機です。

項目	内容
対応	絶縁閉端子用(CE端子)
機構	トグル機構で軽い握りで圧着、成形確認機構(ラチェット)付き

トグル機構により軽い握りで圧着でき、成形確認機構(ラチェット)で圧着漏れを防ぎます。

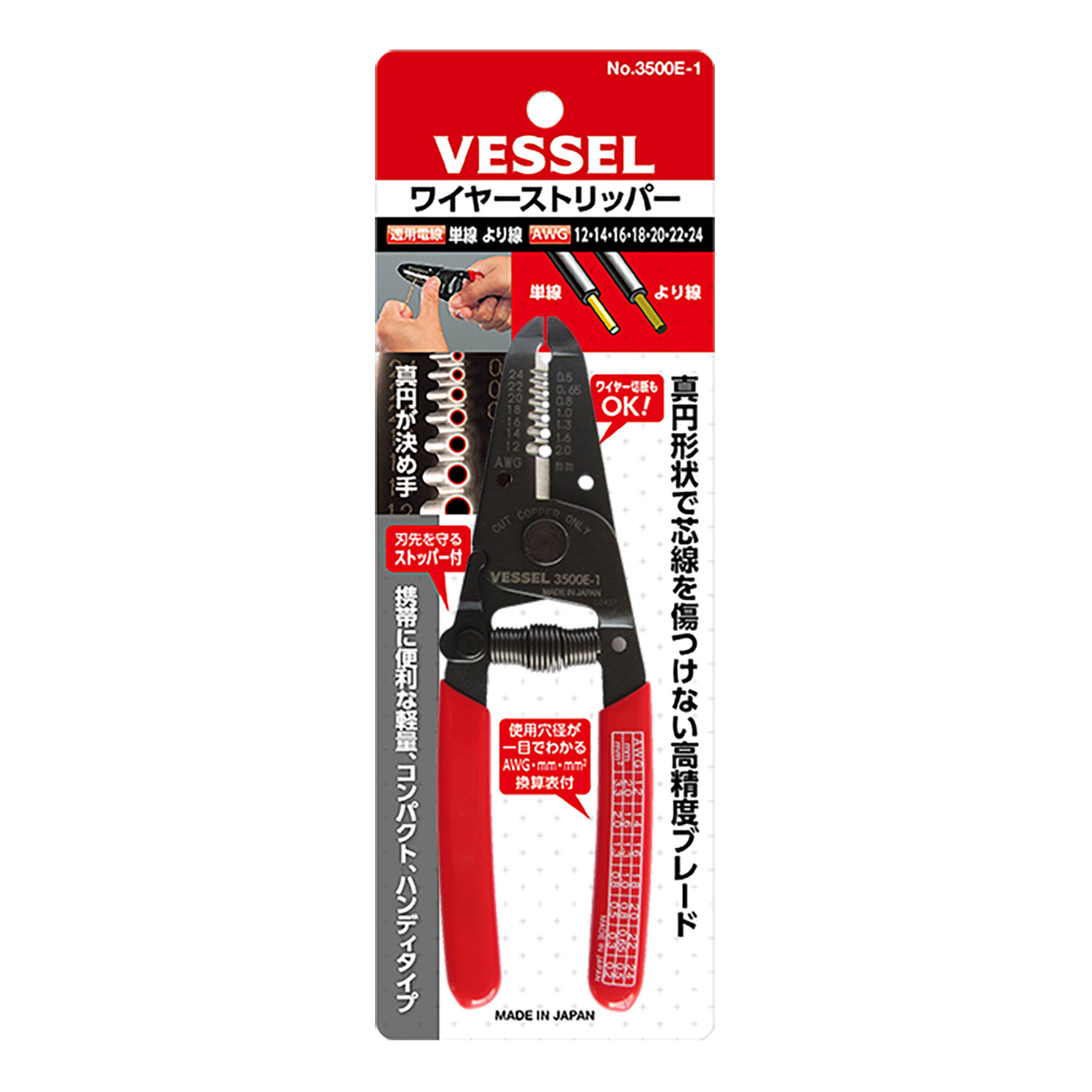

ベッセルのワイヤーストリッパー

細い単線の被覆を剥く際に芯線まで傷つけてしまうのを避けたい、という悩みに応える工具です。

0.25~1.0mmと0.5~2.0mmを剥ける2サイズのストリッパーがあります。工具の取り回しの良さと、比較的細い線でもストレスなく剥けるので重宝します。

項目	内容
適用線径	AWG12/14/16/18/20/22/24
重量	100g
特徴	ダイヤモンド精密砥石研磨の刃、AWG・mm・mm²換算表付きグリップ

重量100gの軽量タイプで、片手での作業がしやすい工具です。

メーカー公式サイト(株式会社ベッセル)の製品ページには、対応線径としてAWG表記で「AWG12/14/16/18/20/22/24」に対応と記載されています(出典: ベッセル公式サイト、確認日2026-09-17)。本文中のmm単位の数値は、この製品のグリップに付属するAWG・mm換算表由来のものです。

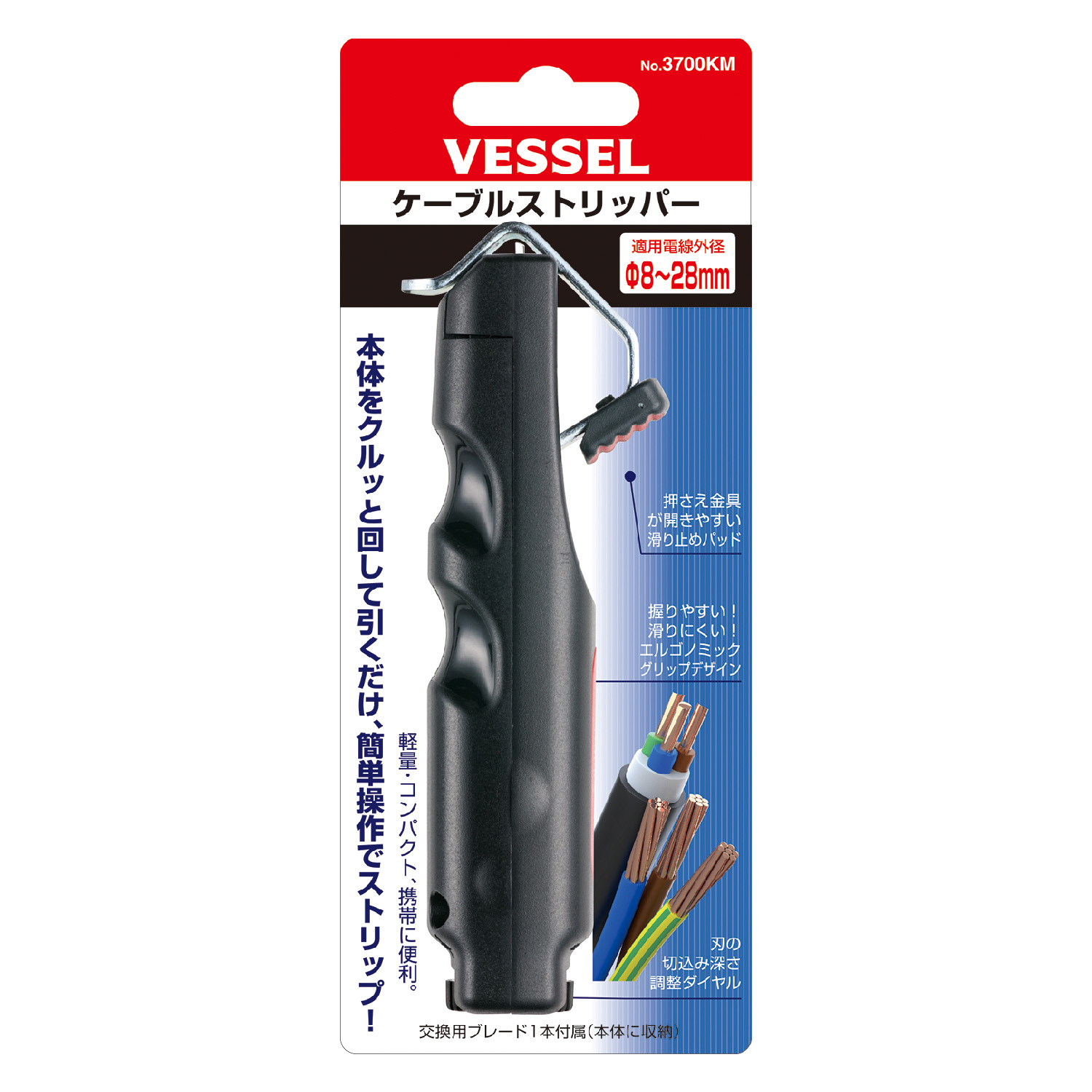

ベッセルのケーブルストリッパー

多芯線の被覆を均一な深さで剥きたい、という悩みに応える工具です。

多芯線の被覆を剥くストリッパーです。ダイヤルを回して刃のでしろを変えてから多心線の周りを一周して剥きます。

項目	内容
適用ケーブル外径	Φ8〜28mm
交換ブレード	1本(本体収納)
材質	本体:66ナイロン+ABS、押さえ金具:炭素鋼

交換ブレードが本体に収納でき、対応ケーブル外径はΦ8〜28mmです。

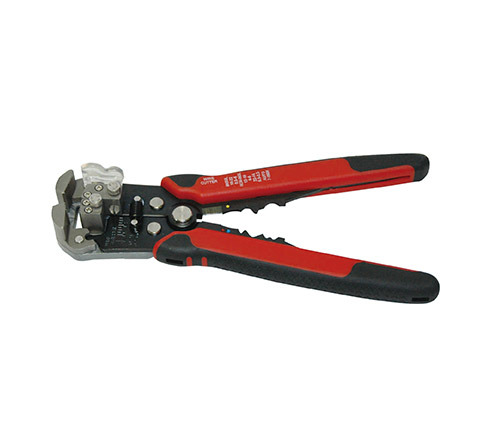

フジヤのセルフアジャストストリッパー

細い信号線の太さがまちまちで、その都度刃を調整するのが面倒、という悩みに応える工具です。

センサー類の他芯線を剥く際に使用するストリッパーです。1.0~4.0mmくらいの太さの多心線を傷付けずに剥いてくれます。

項目	内容
適合電線	0.13〜6mm²(26-10AWG)
対応作業	被覆剥き・切断、絶縁端子/裸端子のかしめ、ファストン端子かしめ(7-8mm)

サイズを選ばず握るだけでストリップできる自動調整機構が特徴です。

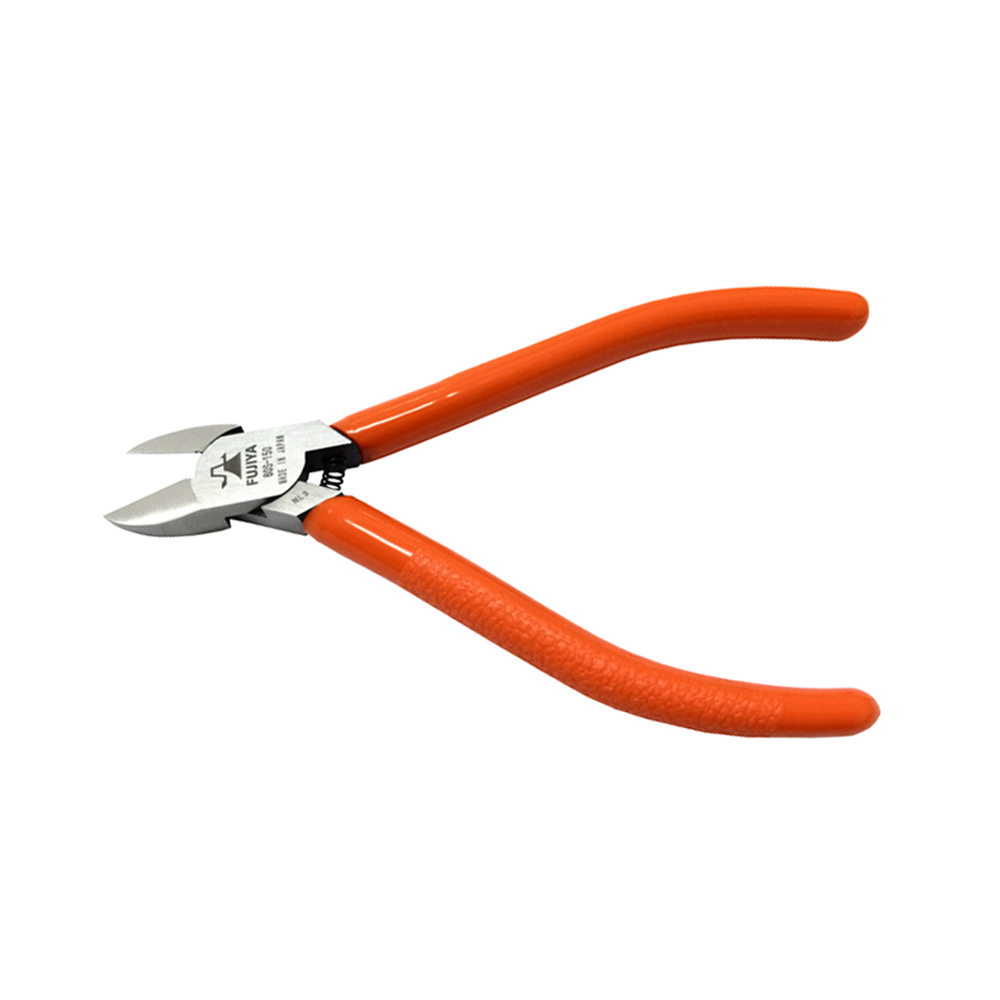

フジヤのニッパー

電線を切るたびに刃こぼれや切れ味の落ちが気になる、という悩みに応える工具です。

耐久性と切れ味に定評のあるフジヤのニッパーです。

項目	内容
実寸・重量	152mm・120g
切断能力	鉄線Φ1.6mm、銅線Φ2.6mm

バネ付きで開閉がスムーズ、日本製のスタンダードモデルです。

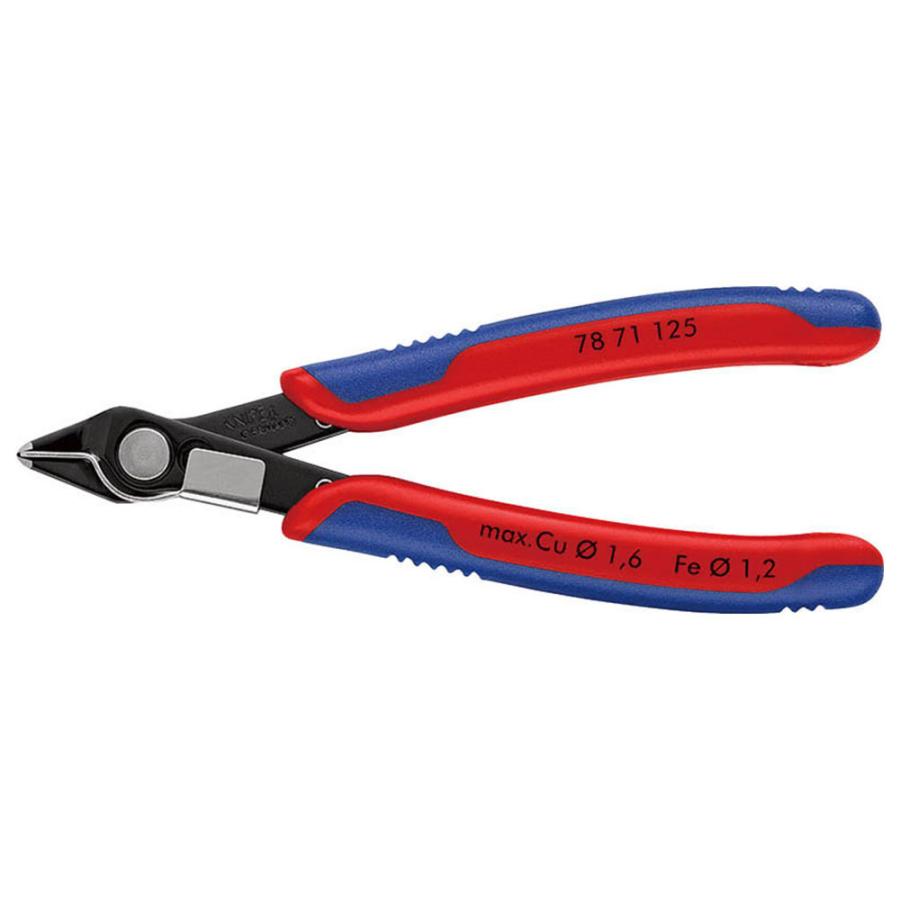

クニペックスのニッパー

切断した電線の切れ端が飛んで基板内に紛れ込むのを防ぎたい、という悩みに応える工具です。

切った相手が飛ばないようにクランプしてくれるニッパーです。綺麗に作業したいときにはコレ！

項目	内容
切断能力	軟線φ0.2〜1.6mm、中硬線φ1.2mm
口先の長さ	9.0mm
ジョイント部の幅	13.5mm

切った部品をクランプで保持するため、基板内への飛散を防げます。

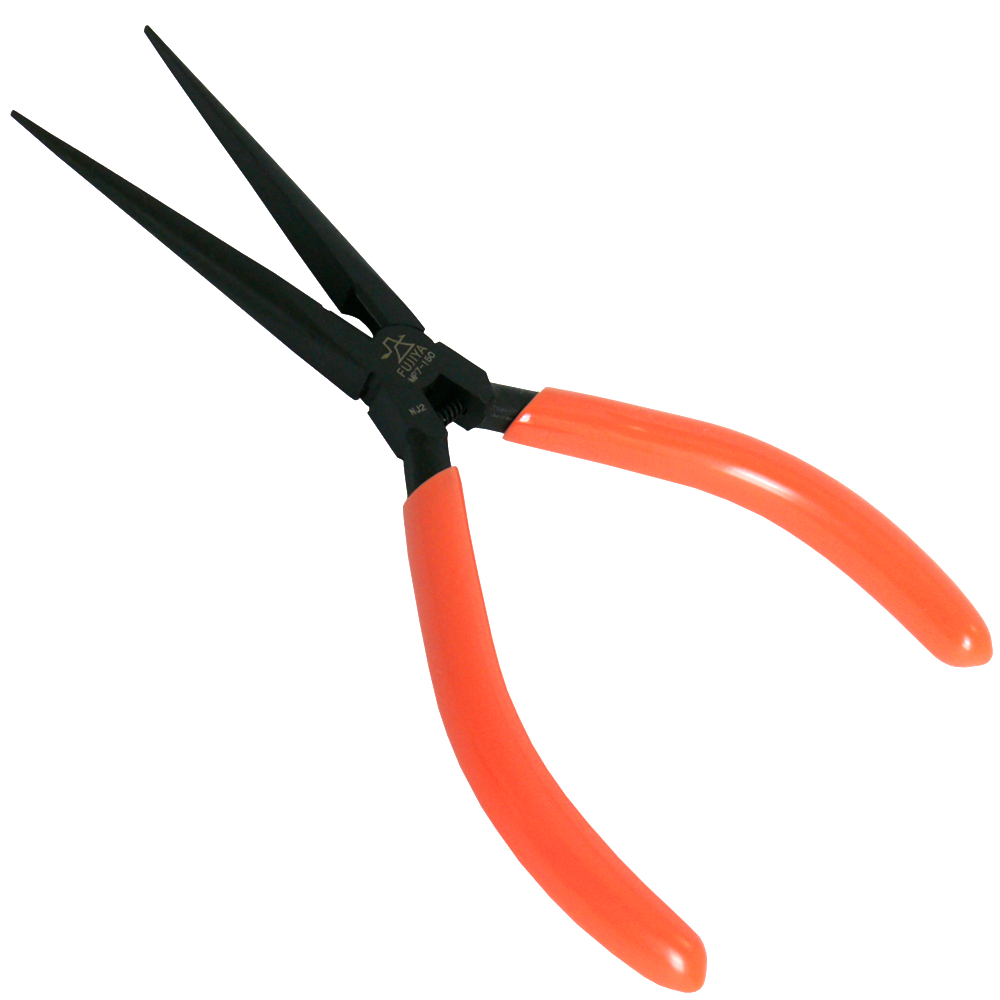

フジヤのラジオペンチ

狭い場所で小さな部品や端子をうまく掴めない、という悩みに応える工具です。

先が細長く、作りの良さに定評のあるラジペンです。

項目	内容
実寸・重量	148mm・50g
切断能力	鉄線Φ0.8mm、銅線Φ1.2mm

先端が細長いので、狭い隙間の部品や端子もつかみやすい形状です。

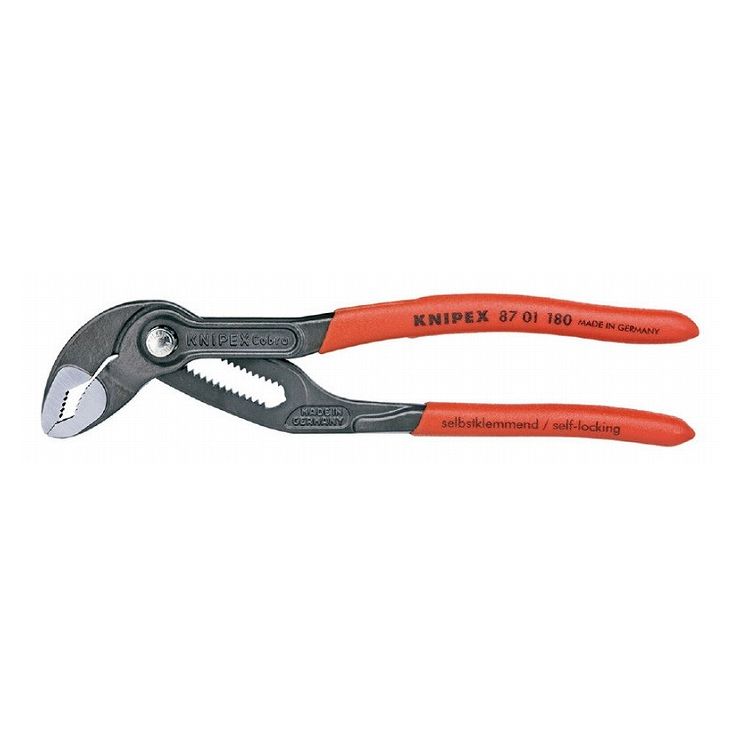

クニペックスのウォータープライヤー

ボルトのサイズに合わせて工具を何本も持ち替えるのが面倒、という悩みに応える工具です。

六角ボルトを締めることもできる作りの良いウォータープライヤーです。

項目	内容
最大口開き・全長	36mm・180mm
調整段階・質量	18段階・170g
特徴	プッシュボタンで口幅調整、ボックスジョイント構造

プッシュボタン1つで口幅を細かく調整でき、ボックスジョイント構造でブレを抑えます。

現行品は同ブランド・同サイズ180mmの後継品(型番87-01-180)です。

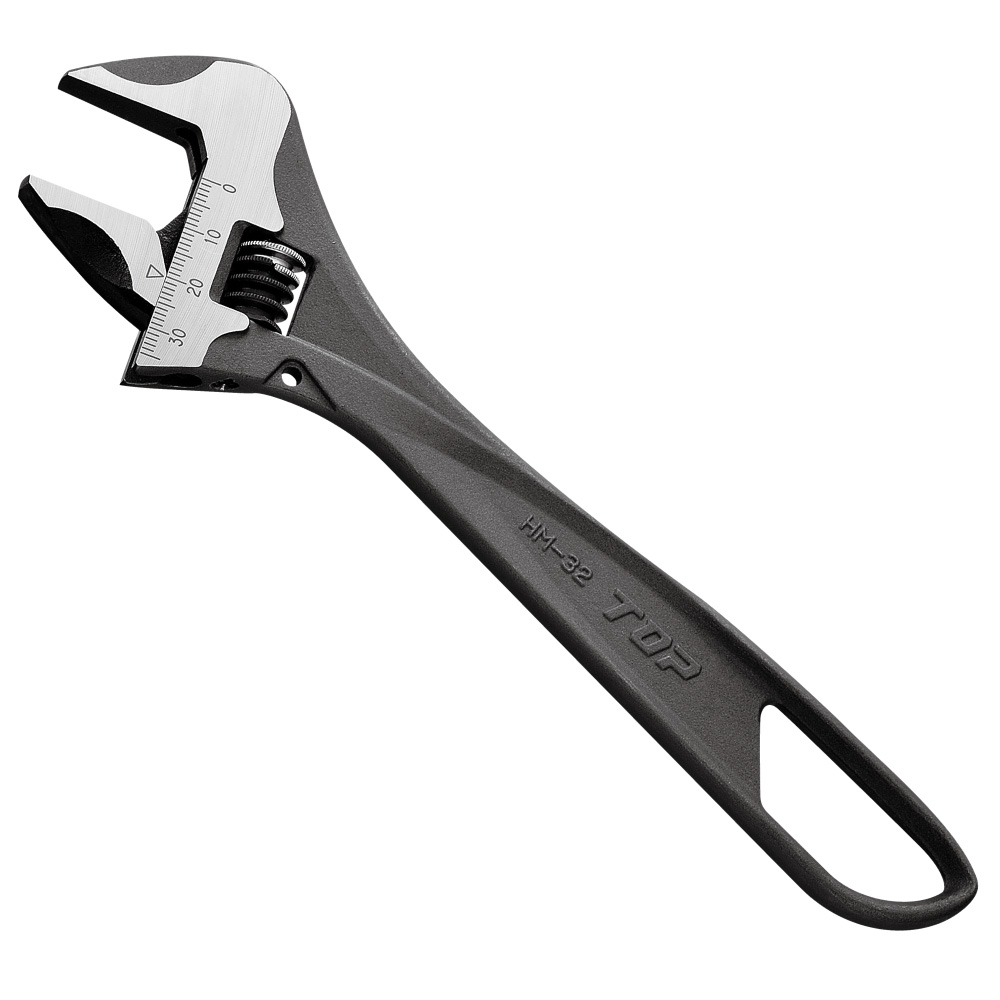

TOPのモンキーレンチ

モンキーレンチの開口部にガタがあってボルトの角を舐めてしまうのを避けたい、という悩みに応える工具です。

ガタ0をうたっている最後まで締め切ることができる便利キーレンチです。このキーレンチはストレスフリーな良工具です。

項目	内容
口開き	0〜32mm
サイズ・重量	全長210mm・重量270g
保証トルク	305.1N・m
特徴	ガタ無しウォーム搭載

保証トルクは305.1N・mで、口開き0〜32mmのボルト・ナットに対応します。

CGOLDENWALLの油圧式圧着工具

太い裸端子を手動工具の握力だけでは圧着しきれない、という悩みに応える工具です。

22〜200mmのかなり太い線形の裸端子にまで対応している油圧式の圧着機です。

項目	内容
ダイス寸法(雌)	22-60・80-100・150・200mm²
ダイス寸法(雄)	22-38・60・80-100・150・200mm²
適用端子	裸圧着端子・PBスリーブ用
出力	100KN

出力100KNの油圧機構で、太い裸端子も手の力だけに頼らず圧着できます。

現行品は同ブランド・同スペック範囲(22~200mm²)の後継品です。

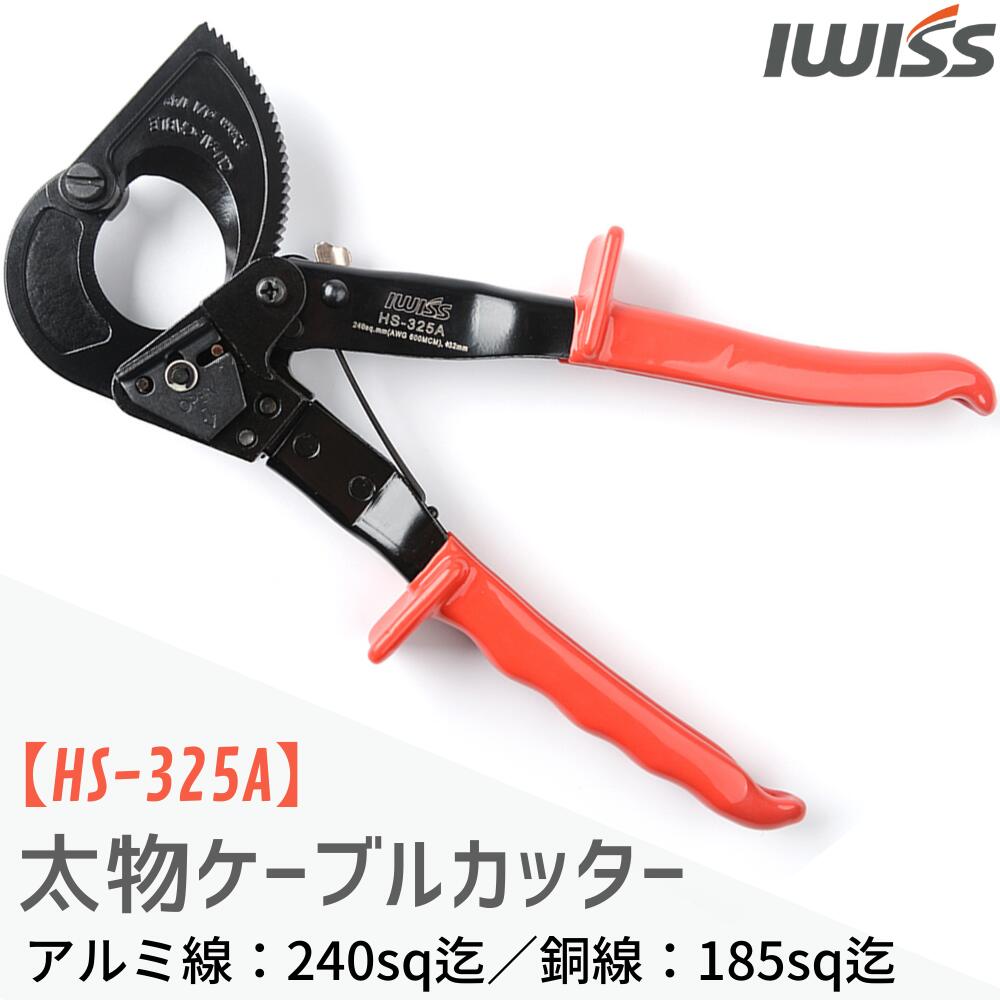

IWISSの配線切断機

太い銅線をニッパーで無理に切ろうとして工具を傷めてしまう、という悩みに応える工具です。

240mmまでの銅線が切断できる機械式の切断機です。

項目	内容
外形寸法・重量	255mm・700g
電線サイズ	240sqまで(軟銅線単線はΦ28mm/185sqまで)
対象	軟銅線用(硬銅線・硬鋼線は切断不可)

ラチェット式で少しずつ刃を送りながら切断でき、全長は255mm、重量は700gです。

EXHEARTのワークライト

盤内や暗い場所で手元が見えず作業しづらい、という悩みに応える工具です。

クリップ・フック・マグネットの3通りで設置できる充電式ワークライトです。1500ルーメンの明るさがあります。

項目	内容
クリップ式	クリップで配管や手すりに設置可能、フック・マグネット・三脚ネジ付き
明るさ	1500ルーメン
電源	充電式(20W)

クリップ式で配管などに挟んで使え、ライト部の角度も調整できます。

配線まわりのアクセサリーなら

腰袋

工具をあちこち置き忘れたり探したりする時間を減らしたい、という悩みに応える道具です。

腰袋は記述することが多いので別途記事を用意しました。ご覧ください。作業性が段違いになります。

あわせて読みたい

電工用の腰袋一式の選び方を紹介！おすすめはタジマとニックス 電気工事士がよくつけている腰袋、どんなものを選べばよいのか分からない方が多くいると思います。 この記事ではおすすめの電工用腰袋を紹介していきます。 僕の腰袋の...

検電に使う工具

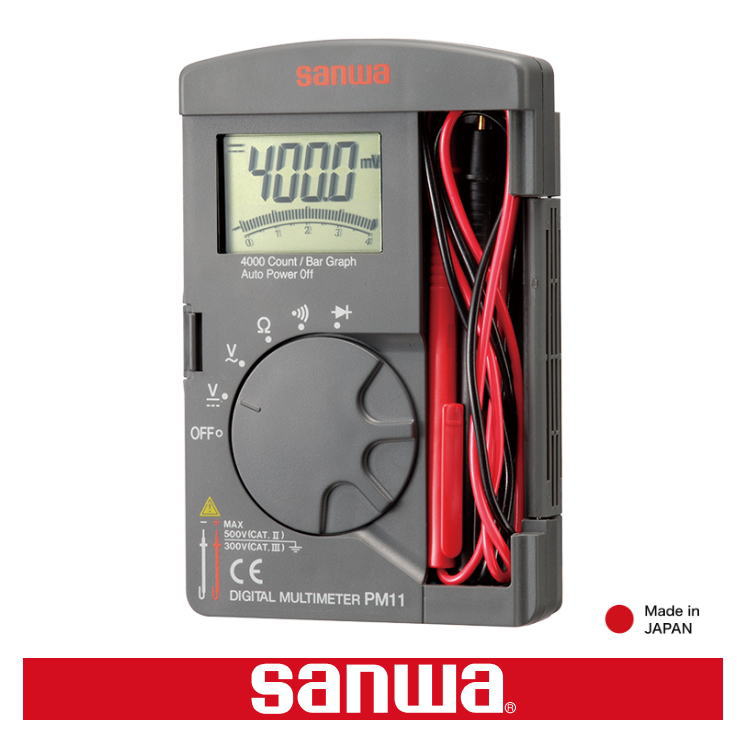

サンワのテスター

検電のたびにテスターのプローブを両手でうまく固定できず苦労する、という悩みに応える工具です。

サンワのデジタルマルチメータです。直流・交流とも500Vまで測定できるポケット型で、検電や導通確認に使えます。

項目	内容
タイプ	ポケット型デジタルマルチメータ
直流電圧・交流電圧	DC 400m/4/40/400/500V、AC 4/40/400/500V
抵抗・導通	抵抗400Ω〜40MΩ、導通10Ω〜120Ωでブザー音

ケースに収めて持ち運べるポケットサイズです。

チェッカー

センサーが正常に動作しているか現場ですぐ確認したい、という悩みに応える工具です。

実際にセンサーに電圧をかけてチェックすることができるチェッカーです。ブザーとライトでオンオフ確認もできます。

項目	内容
電源	乾電池(DC9V)2個(付属)
機能	各種センサの動作確認(ブザー音・LED)、バッテリロー検出機能

寸法図のとおり、幅68mm・高さ128mm・厚さ24mmのコンパクトな筐体です。

ケース裏面には名刺を入れる透明プレートが付いています。

加工に使う工具

充電インパクトドライバー

増し締め作業のたびに工具を持ち替えるのが手間、という悩みに応える工具です。

充電ドインパクトドライバーは増し締め、穴あけと万能で、なおかつ重量も軽いので比較的軽作業の多い電気工事士向けです。

電気工事士はガッツリ穴あけすることはなかなかないので十分現場で戦えますよ。

項目	内容
電圧	18V
トルク	180N・m
バッテリ・充電器	6Ahバッテリ2本・充電器付
主な機能	ゼロブレ機構(ダブルボールベアリング)、楽らく4モード+打撃モード、モードメモリー機能

ケースにはバッテリ2本と充電器が収まり、そのまま持ち運べます。

ヒートガン

熱収縮チューブをムラなく均一に収縮させたい、という悩みに応える工具です。

熱収縮チューブ用のヒートガンです。これは収縮できればなんでも良いのでコスパ重視です。

項目	内容
消費電力	300W
到達温度	数秒で200℃に到達
連続使用時間	3分以内を推奨

片手で持てるコンパクトな形で、ノズル脇のスタンドを使えば立てて置くこともできます。

現行品は同ワット数(300W)の汎用品です(元の紹介文が「収縮できればなんでも良いのでコスパ重視」とブランドを限定しない趣旨のため、ブランドは限定しません)。

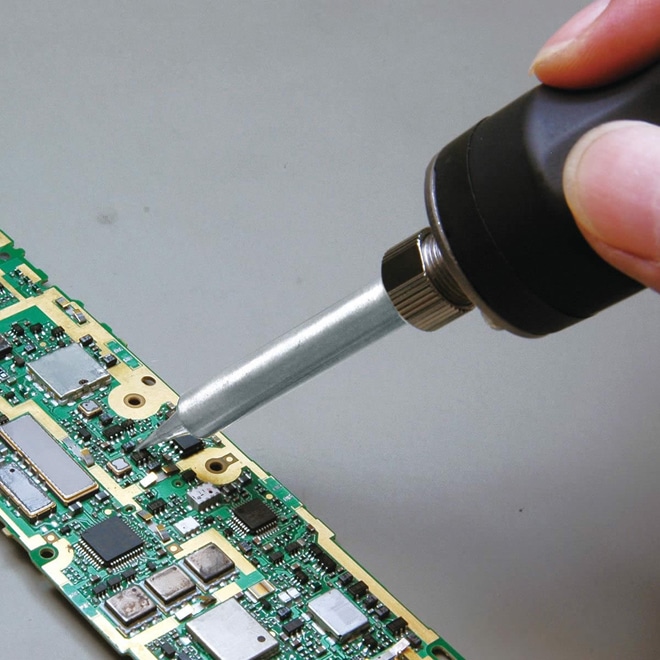

ホザンの鉛フリー対応ハンダゴテ

鉛フリーはんだは溶けにくく、温度調整のできないコテだと苦労する、という悩みに応える工具です。

最近は環境に配慮したPBフリー(鉛フリーはんだ)を標準としている設備も増えているので最初から鉛フリーはんだを使用しとく方がトラブルを防げます。

項目	内容
定格電圧・周波数	AC100V(50/60Hz)
設定温度	200〜500℃
全長	200mm(コード含まず)
標準ビット	HS-132

先端が細く、基板上の細かな部品にも当てやすい形です。

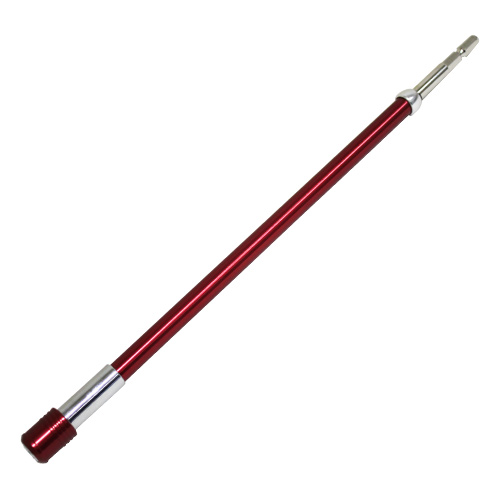

六角軸エクステンションバー

奥まった場所や狭い隙間でドライバーやビットが届かない、という悩みに応える工具です。

穴あけや、触りづらいところにも使えて何かと便利です。一本持っときましょう。

項目	内容
全長	300mm
軸材質	工具鋼
特徴	ワンタッチクイックチャック

パッケージには「奥の手」の名称と300mmの長さが表記されています。

現行品は同長さ(300mm)の汎用品(SK11ブランド)です。

ホールソー

電線を通すための穴を金属板に綺麗にあけたい、という悩みに応える工具です。

電線通し用の穴あけに使います。

項目	内容
穴径	45mm(1-3/4インチ)
材質	超硬(タングステンカーバイドチップ、10枚刃)
付属品	パイロットドリルビット2本

使うときは板に対して垂直に当てるのが基本で、傾けるとパイロットドリルが折れる原因になります。

可変式ホールソー。軟材にしか使えませんが一つあると便利です。

項目	内容
軸径	6.35mm六角軸
穴あけ可能サイズ・深さ	30〜120mm、片側12mm/両側24mm
適用材	薄板・石膏ボード

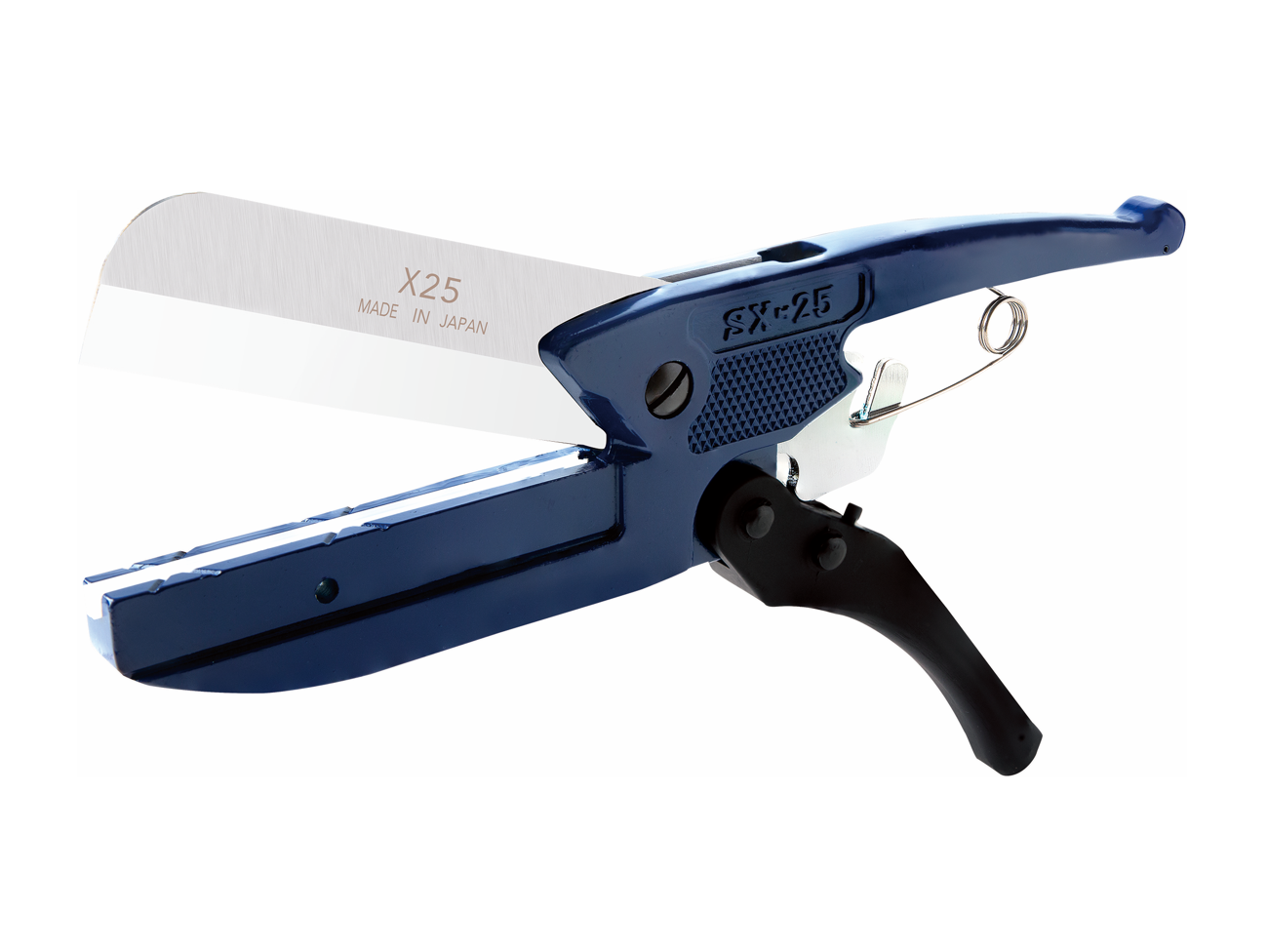

ダクトカッター

ダクトを大きく切断する際に真っ直ぐきれいに切りたい、という悩みに応える工具です。

阿弥陀流奥義ダクトぶった斬りに使用します。

項目	内容
刃長	110mm
全長	285mm

樹脂製の配線ダクトに刃を当てて切断する使い方が基本です。

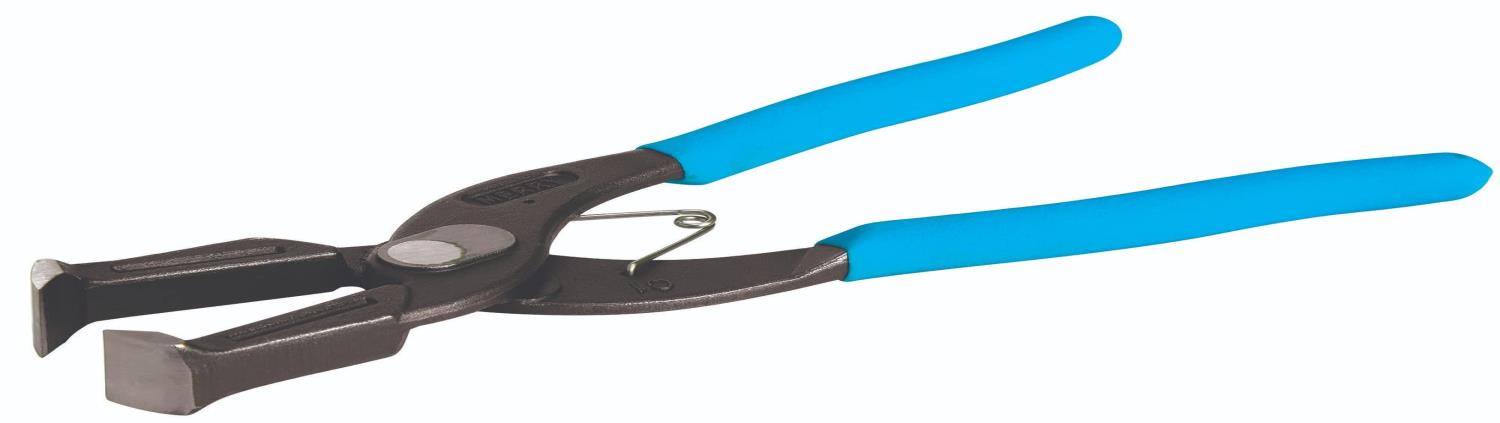

窓切り用ダクトカッター

ダクトの途中に開口部(中間窓)を作る作業がやりにくい、という悩みに応える工具です。

ダクトの中間窓を切る用のカッターです

項目	内容
切断能力	樹脂φ8mm
刃幅・全長	21.5mm・250mm

先端は幅広の形状で、全長は250mm、刃幅は21.5mmです。

ダクトの側面に窓を開ける作業に使う専用工具です。

まとめ、関連記事

電気工事の作業内容は幅広く並行して進めていくので同時にいろんな工具を使うと思います。

機械組み立てで使用する工具でも便利な工具が見つかるかもなのでよかったらチェックしてみてください。
