MenaHallo, hier ist Mena, Hybrid-Ingenieur (@menachite). Dieser Artikel richtet sich an alle, die schon mal eine Schieblehre „mit Kalibrierzertifikat“ gesehen und angenommen haben, sie müsse besonders präzise sein. Kurz vorweg: Das Zertifikat ist kein Beweis für höhere Genauigkeit. Was es tatsächlich garantiert, erkläre ich anhand der offiziellen Normbegriffe und dem, was tatsächlich auf einem echten Zertifikat steht.
In Produktbeschreibungen von Schieblehren tauchen oft zwei Begriffe zusammen auf: „Instrumentenfehler“ (Anzeigefehler) und „mit Kalibrierzertifikat“. Diese werden oft in einen Topf geworfen, sind aber eigentlich zwei getrennte Dinge. Der Instrumentenfehler ist der Fehler, den das einzelne Messgerät selbst hat; das Kalibrierzertifikat ist eine Aufzeichnung, die diesen Fehler tatsächlich gemessen und als Zahl festgehalten hat. Dieser Artikel übersetzt für allgemeine Leser, wie die Norm (JIS B 7507, das japanische Pendant zu z. B. DIN/ISO-Schieblehrennormen) den Instrumentenfehler definiert, was tatsächlich auf einem Kalibrierzertifikat steht, und unter welchen Bedingungen man auch ohne Zertifikat auskommt.
Fazit zuerst: Brauche ich je nach Einsatzzweck ein Kalibrierzertifikat?
Hier zunächst das Fazit — die genaue Bedeutung der Werte wird in späteren Abschnitten erklärt. Prüfe hier erstmal nur die Faustregel, ob dein aktueller Einsatzzweck ein Zertifikat braucht.
| Beispiel-Einsatzzweck | Grob benötigte Genauigkeit | Kalibrierzertifikat nötig? | Grober Preis |
|---|---|---|---|
| DIY-Bohrlochkontrolle, gelegentliche Heimwerkerarbeiten | Ca. ±0,5mm reicht | Nicht nötig | Ab ca. 10-15€ (No-Name) |
| Kontrolle von Elektronikbauteilen, Vermessen von 3D-Druckteilen | Ca. ±0,1-0,2mm | Meist nicht nötig (Eigenkontrolle mit Endmaß reicht) | Ca. 10-25€ |
| Distanzscheiben-Einstellung, Bremsbelagdicke bei Motorrad/Auto | Ca. ±0,05-0,1mm | Nicht zwingend, aber sinnvoll, wenn du die Leistung eines bestimmten Geräts als Zahl kennen willst | Ca. 20-55€ |
| Arbeit mit Pflicht zur numerischen Prüf-/Arbeitsdokumentation | Rückverfolgbarkeit nach anerkanntem Standard nötig | Erforderlich (rückverfolgbares Zertifikat, z. B. von akkreditierter Kalibrierstelle) | Ab ca. 55€ |
Die Preisangaben beziehen sich auf den Straßenpreis des Geräts selbst. Wenn du zusätzlich eine offizielle Kalibrierung bei einer akkreditierten Kalibrierstelle beauftragst, kommen dafür separate Kosten zum Gerätepreis hinzu.
Für allgemeine Nutzer: Was unterscheidet „Instrumentenfehler“ von einem „Kalibrierzertifikat“
Was ist der Instrumentenfehler? Die Norm nennt ihn „Anzeigefehler“, seine Obergrenze ist der „maximal zulässige Fehler (MPE)“
Was allgemein als Instrumentenfehler bezeichnet wird — die Abweichung zwischen dem angezeigten Wert und dem wahren Wert — heißt in JIS B 7507 (der japanischen Norm für Schieblehren) „Anzeigefehler“. Der vom Hersteller angegebene Wert, z. B. „Genauigkeit ±0,1mm“, ist die für diesen Anzeigefehler zulässige Obergrenze — der „maximal zulässige Anzeigefehler (MPE)“. Im Folgenden unterscheidet dieser Artikel zwischen „Instrumentenfehler (Anzeigefehler)“ und „dessen Obergrenze = MPE“.
Der MPE ist eine von der Norm festgelegte Grenze — „bis hierhin ist eine Abweichung zulässig“ — und kein Wert, der zeigt, wie weit ein einzelnes Exemplar tatsächlich abweicht. Dieser Unterschied ist der Ausgangspunkt, um zu verstehen, was ein Kalibrierzertifikat eigentlich bedeutet — dazu gleich mehr.
Ein Kalibrierzertifikat ist kein „Beweis für hohe Genauigkeit“
Ein Kalibrierzertifikat ist ein Dokument, das die tatsächliche Messung einer bestimmten Schieblehre gegen ein Referenznormal (z. B. ein Endmaß) festhält — „diese konkrete Schieblehre zeigt an dieser Stelle um diesen Betrag falsch an.“ Während der von der Norm festgelegte MPE eine Obergrenze ist — „bis hierhin ist es zulässig“ — enthält das Kalibrierzertifikat den tatsächlich gemessenen Wert genau dieses einen Exemplars. Ein Zertifikat bedeutet also nicht, dass die Genauigkeit über der Normgrenze liegt. Garantiert wird lediglich, dass eine Aufzeichnung existiert — wann, unter welchen Bedingungen und mit welchem Wert der Fehler dieses Exemplars gemessen wurde.
Was sollte ein allgemeiner Nutzer also wählen?
Daraus folgt: Das Entscheidungskriterium ist nicht „will ich Genauigkeit“, sondern „brauche ich eine Fehleraufzeichnung“. Wenn deine Arbeit keine gemessenen Werte als Prüf- oder Arbeitsdokumentation erfordert, reicht in der Praxis meist ein No-Name-Gerät derselben Klasse. Brauchst du dagegen eine Aufzeichnung, wähle entweder ein zertifiziertes Modell oder ersetze es durch eine unten beschriebene Eigenkontrolle.
MenaWenn du nach dem Muster „ich brauche die Aufzeichnung, also will ich ein Zertifikat“ statt „ich will Genauigkeit, also will ich ein Zertifikat“ denkst, lässt sich leichter beurteilen, ob der Preisaufschlag es wert ist.
Ein reales Beispiel: eine Schieblehre mit Kalibrierzertifikat
Als reales Beispiel für ein zertifiziertes Modell hier eine digitale Schieblehre von INSIZE, die mit Kalibrierzertifikat geliefert wird. Die Verarbeitung selbst ist solide Einstiegs-/Mittelklasse, aber gut geeignet, um zu verstehen, was das Zertifikat tatsächlich leistet.
INSIZE Digitale Schieblehre mit Kalibrierzertifikat, 0-150mm
MenaDie Schieblehre selbst ist nicht außergewöhnlich genau. Der Punkt ist, dass ein Kalibrierzertifikat als Dokument beiliegt. Der genaue Lieferumfang unterscheidet sich je nach Produkt — prüfe das vor dem Kauf im Angebot.
Mit einem Messbereich von 0-150mm und einer vom Hersteller angegebenen Genauigkeit im Einstiegs-/Mittelklassebereich unterscheidet sich die Verarbeitung selbst kaum von einem No-Name-Gerät derselben Klasse — der Grund, sich dafür zu entscheiden, ist das beiliegende Kalibrierzertifikat. Viele zertifizierte Modelle liefern neben dem Zertifikat auch einen Prüfbericht mit den tatsächlichen Messwerten sowie ein Rückverfolgbarkeitsdiagramm mit, sodass du den tatsächlich gemessenen Fehler des Exemplars als Zahl einsehen kannst. Der Lieferumfang variiert je nach Produkt, also prüfe die Details vor dem Kauf im Angebot.
Geeignet ist das für alle, die gemessene Werte als Prüf- oder Arbeitsdokumentation festhalten müssen, oder die einfach die tatsächliche Leistung eines bestimmten Geräts als Zahl kennen wollen. Für DIY-Bohrlochkontrollen oder gelegentliche Heimwerkerarbeiten reicht meist ein No-Name-Gerät derselben Klasse (ab ca. 10-15€), und der Wert des Zertifikats kommt dann nicht voll zur Geltung. Auch mit Zertifikat bleibt die Verarbeitung selbst Einstiegsklasse — wer nach dem Motto „zertifiziert = hochpräzise“ auswählt, zahlt womöglich einen Aufpreis (mehrere Euro bis einige Dutzend Euro gegenüber dem No-Name-Pendant), der nicht gerechtfertigt ist.
Ein Hinweis zur Nutzung: Der auf dem Kalibrierzertifikat vermerkte Fehlerwert gilt für einen bestimmten Zeitpunkt. Alterung, Stürze und Stöße verändern den Zustand danach. Wenn du das Gerät weiter für einen Zweck nutzt, der eine Aufzeichnung erfordert, lasse es entweder alle paar Jahre neu kalibrieren oder überprüfe es zumindest regelmäßig gegen ein Endmaß oder eine andere kalibrierte Schieblehre auf größere Abweichungen. Zeigt sich physischer Verschleiß — eine angeschlagene Schnabelspitze, eine schwer lesbare Skala — ist das unabhängig vom Zertifikat ein Grund für einen Austausch.
Für Technikinteressierte: JIS-B-7507-Begriffe und der reale Inhalt eines Kalibrierzertifikats
Ab hier gehen wir tiefer in den Hintergrund der Normbegriffe rund um den Instrumentenfehler (MPE) und in die konkreten Zahlen, die tatsächlich auf einem echten Kalibrierzertifikat stehen — Details, die allgemeine Erklärungen meist auslassen.
Die Kapitelstruktur von JIS B 7507 wurde in der Ausgabe 2022 neu geordnet (die Fehlerarten sind unverändert gegenüber 2016)
JIS B 7507 (Schieblehren) wurde im August 2016 revidiert und zum 20. Mai 2022 erneut in eine Ausgabe 2022 überarbeitet. Bereits in der Ausgabe 2016 waren „Fehler des teilweisen Messflächenkontakts (EMPE)“ und „Skalenversatzfehler (SMPE)“ als Unterpunkte des Kapitels „maximal zulässiger Anzeigefehler (MPE)“ festgelegt, wobei beide ausdrücklich als verpflichtend anzuwenden galten. In der Ausgabe 2022 wurden sie in eigenständige Abschnitte umgegliedert, ohne dass sich die Anzahl der Fehlerarten erhöht hätte. Wenn ein Produkt oder Dokument als „JIS-konform“ beschrieben wird, lohnt es sich, zu prüfen, auf welche Ausgabe sich das bezieht, um sich nicht von abweichenden Abschnittsnummern verwirren zu lassen. (Ob sich die Zahlenwerte selbst gegenüber 2016 inhaltlich geändert haben, lässt sich in diesem Artikel nicht klären, da die Norm selbst nur kostenpflichtig erhältlich ist.)
Was tatsächlich auf einem Kalibrierzertifikat steht
Unterlagen der japanischen NITE (National Institute of Technology and Evaluation), die die technischen Anforderungen für Kalibrierstellen zusammenfasst, zeigen Beispiele für den Inhalt eines Schieblehren-Kalibrierzertifikats. Im Beispiel für eine Schieblehre mit 0-150mm Messbereich und 0,05mm kleinster Ableseeinheit werden an jeweils 4 Punkten — 20mm, 50mm, 100mm, 150mm — zwei Fehlerarten als Messwerte in Millimetern angegeben: „Fehler des teilweisen Messflächenkontakts (Außenmessung)“ und „Skalenversatzfehler (Innenmessung)“, zusammen mit der Messunsicherheit der Kalibrierung selbst (bei einem Vertrauensniveau von ca. 95%) und der Referenztemperatur (20°C). Statt eines einzigen Werts für den „Instrumentenfehler“ besteht ein echtes Zertifikat also aus mehreren Messwerten an mehreren Punkten.
Die Kalibrierungsmethode selbst ist einfach: Man klemmt ein Referenznormal (Endmaß) zwischen die Messflächen der Schieblehre und liest die Differenz zwischen dem angezeigten Wert der Schieblehre und dem bekannten Wert des Normals ab. Zeigt eine Schieblehre beispielsweise 50,05mm an, während ein 50,00mm-Endmaß eingespannt ist, ergibt sich an dieser Stelle ein Anzeigefehler von +0,05mm. Das Prinzip ist nicht besonders — Kalibrierung bedeutet im Kern nur „Differenz messen und aufzeichnen“.
Zudem darf nicht überall kalibriert werden — die technischen Anforderungen legen die Temperatur im Kalibrierraum (ca. 18-25°C, Änderungsrate unter 1°C/h), die Luftfeuchtigkeit (relative Feuchte 50% ±30%) und sogar das Kalibrierintervall für das Gebrauchsnormal (Endmaß, 2 Jahre) fest. Siehst du „mit Kalibrierzertifikat“ in einer Produktbeschreibung, lohnt sich ein Blick darauf, ob auch die Bedingungen und das verwendete Normal angegeben sind — das hilft, das Gewicht des Zertifikats genauer einzuschätzen.
Bedingungen, unter denen ein Kalibrierzertifikat ersetzt werden kann
Du musst nicht jedes Mal eine akkreditierte Kalibrierstelle beauftragen. Wenn die folgenden Bedingungen erfüllt sind, kannst du dir selbst einen Großteil der Sicherheit verschaffen, die ein Zertifikat bietet. Erstens: die Bedeutung des Werts verstehen — die Zahlen eines Kalibrierzertifikats sind eine Momentaufnahme des „aktuellen Zustands“, keine dauerhafte Garantie. Zweitens: in Ablaufkategorien denken (Kalibrierintervall) — selbst bei einem Referenznormal wie einem Endmaß gilt ein Kalibrierintervall von etwa 2 Jahren als Richtwert, und auch die Schieblehre selbst braucht je nach Nutzungshäufigkeit regelmäßige Kontrollen. Drittens: durch eine interne Kontrolle ersetzen — hast du ein Endmaß oder eine andere kalibrierte Schieblehre zur Hand, reicht schon ein Abgleich, um festzustellen, ob keine größere Abweichung vorliegt, und dir selbst ein Bild davon zu machen, wie verlässlich die Schieblehre gerade ist. Für Einsatzzwecke ohne Dokumentationspflicht reichen diese drei Punkte meist aus, um ganz ohne Zertifikat auszukommen.
Ein Gerät wird durch ein Zertifikat nicht genauer
Die hier als Beispiel genutzte zertifizierte INSIZE-Schieblehre (Modell 1108-150CAL) hat denselben Messbereich (0-150mm) und dieselbe vom Hersteller angegebene Genauigkeit — ca. ±0,02-0,03mm — wie die unzertifizierte INSIZE 1108-150, die ohne Zertifikat zu einem niedrigeren Preis erhältlich ist. Gleiches Grundmodell, gleiche Verarbeitung, gleiche Genauigkeitsangabe — das Zertifikat ist der einzige tatsächliche Unterschied, und er spiegelt sich vollständig im Preisunterschied wider, nicht in der Präzision des Geräts. Im Internet finden sich gelegentlich Angaben wie „Herstellergarantie für digitale Schieblehren: ±0,2mm“ — das ist ein eigener allgemeiner Garantiewert des Herstellers, getrennt vom normbasierten MPE, und kann sich vom tatsächlichen MPE eines realen Geräts (hier ca. ±0,02-0,03mm) um fast eine Größenordnung unterscheiden. Verwechsle Begriffe wie „JIS“, „Norm“ und „Zertifikat“ nicht mit einem eigenständigen Garantiewert des Herstellers. Das Zertifikat ist letztlich nur die Aufzeichnung des tatsächlich gemessenen Fehlers eines bestimmten Exemplars — kein Zauberstab, der ein Gerät genauer macht als sein unzertifiziertes Pendant. Das ist der Kernpunkt dieses Artikels.
Zubehör, um die eigene Schieblehre auch ohne Zertifikat im Blick zu behalten
Auch ohne ein zertifiziertes Modell zu wählen, lässt sich mit einem Referenzwerkzeug zur Hand der aktuelle Zustand der eigenen Schieblehre einigermaßen selbst einschätzen. Für Einsatzzwecke ohne Dokumentationspflicht kann schon eines dieser Hilfsmittel einen echten Unterschied für das eigene Sicherheitsgefühl machen.
Kalibrier-Endmaß
Ein Endmaß mit bekanntem Referenzmaß zur Hand zu haben, erlaubt es, beim Kauf oder in regelmäßigen Abständen einfach durch Einspannen die Abweichung zwischen Anzeigewert und Referenzmaß zu prüfen. Das gilt nicht als offizielle Aufzeichnung wie ein Zertifikat, reicht aber locker für die Faustkontrolle „liegt eine größere Abweichung vor oder nicht“.
MenaHast du einmal ein Referenzmaß zur Hand, ist es auch praktisch, um die nächste Schieblehre, die du kaufst, damit zu vergleichen.
Schutz- und Aufbewahrungsetui
Die Schnabelspitzen einer Schieblehre sind präzisionsgefertigt — stoßen sie in der Werkzeugkiste gegen andere Werkzeuge, werden die Messflächen beschädigt, und der Fehlerwert weicht vom Stand des Zertifikats ab. Viele Produkte liefern ein einfaches Etui mit, aber wer sie häufig transportiert, für den lohnt sich der Umstieg auf ein robustes, gepolstertes Etui, um den zertifizierten Fehlerwert länger zu erhalten.
MenaAb hier beantworte ich noch ein paar häufig gestellte Fragen.
Häufig gestellte Fragen
F: Was genau ist der „Instrumentenfehler“? Wie heißt er offiziell in der Norm?
A: Was allgemein als Instrumentenfehler bezeichnet wird, ist einfach die Abweichung zwischen dem angezeigten Wert und dem wahren Wert. JIS B 7507 nennt das „Anzeigefehler“, und der vom Hersteller angegebene Genauigkeitswert ist die zulässige Obergrenze dafür — der „maximal zulässige Anzeigefehler (MPE)“.
F: Wird eine Schieblehre mit Kalibrierzertifikat dadurch genauer?
A: Nein. Das Zertifikat verbessert nicht die Genauigkeit des Geräts selbst, sondern ist ein Dokument, das den tatsächlich gemessenen Fehler genau dieses einen Exemplars festhält. Konstruktion und Verarbeitung des Geräts selbst unterscheiden sich meist nicht von einem No-Name-Gerät derselben Klasse.
F: Was steht konkret auf einem Kalibrierzertifikat?
A: Es listet den tatsächlich gemessenen Fehler an mehreren Punkten innerhalb des Messbereichs (z. B. 20mm, 50mm, 100mm, 150mm), die Messunsicherheit der Kalibrierung selbst, die Referenztemperatur und Angaben zum verwendeten Referenznormal. Es ist keine einzelne Zusammenfassung „Instrumentenfehler: X mm“, sondern eine Liste tatsächlicher Messwerte je Messposition.
F: Gibt es eine Möglichkeit, ein Kalibrierzertifikat zu Hause oder für DIY zu ersetzen?
A: Ja. Hast du ein Endmaß oder eine andere kalibrierte Schieblehre zur Hand, zählt schon der Abgleich auf größere Abweichungen als Eigenkontrolle. Für Einsatzzwecke ohne Pflicht zur Vorlage eines Prüfprotokolls reicht das oft aus.
F: Sollte ich die Ausgabe 2016 oder 2022 von JIS B 7507 prüfen?
A: Sie wurde zum 20. Mai 2022 in die Ausgabe 2022 überarbeitet, in der „Fehler des teilweisen Messflächenkontakts (EMPE)“ und „Skalenversatzfehler (SMPE)“ in eigenständige Abschnitte umgegliedert wurden. Die Fehlerarten selbst haben sich gegenüber 2016 aber nicht geändert. Prüfe bei aktuellen Produktbeschreibungen oder Unterlagen, auf welche Ausgabe sich diese beziehen.
Hinweise zur Nutzung
Der auf dem Kalibrierzertifikat vermerkte Fehlerwert ist eine Momentaufnahme zu diesem Zeitpunkt. Stürze, Stöße und Verschleiß der Schnäbel führen mit der Zeit zu einem anderen Fehler als zum Zeitpunkt der Zertifikatsausstellung. Nutzt du das Gerät weiter für einen Zweck, der eine formale Aufzeichnung erfordert, verlasse dich nicht allein auf das Zertifikat, sondern führe regelmäßige Neukalibrierungen oder Eigenkontrollen durch. Zudem sind ein eigener „Garantiewert“ des Herstellers und der normbasierte „maximal zulässige Fehler (MPE)“ zwei verschiedene Dinge. Ist bei einer Produktangabe unklar, worauf sich die Zahl bezieht, prüfe, ob der Name der Norm (JIS B 7507) und das Ausgabejahr ausdrücklich genannt werden.
Mena„Mit Kalibrierzertifikat“ bedeutet keine magische Genauigkeitssteigerung, sondern die Aufzeichnung des tatsächlich gemessenen Fehlers eines bestimmten Exemplars. Wenn du diese Aufzeichnung nicht brauchst, reicht meist ein No-Name-Gerät derselben Klasse.
Zusammenfassung
Was allgemein als „Instrumentenfehler“ bezeichnet wird, heißt in der offiziellen Terminologie von JIS B 7507 „Anzeigefehler“, und der vom Hersteller angegebene Genauigkeitswert ist dessen Obergrenze — der „maximal zulässige Anzeigefehler (MPE)“. Während der MPE eine normseitig festgelegte Obergrenze ist („bis hierhin zulässig“), ist ein Kalibrierzertifikat ein Dokument, das den tatsächlich gemessenen Fehler eines bestimmten Exemplars festhält — es garantiert keine hohe Genauigkeit. Auch ohne Zertifikat lässt sich das in den meisten Einsatzzwecken ersetzen, wenn du die Bedeutung des Werts verstehst, in Ablaufkategorien (Kalibrierintervall) denkst und mit einem Endmaß oder einer anderen kalibrierten Schieblehre selbst kontrollierst. Wähle ein zertifiziertes Modell nur, wenn deine Arbeit tatsächlich zur Vorlage eines Prüfprotokolls verpflichtet.
Das könnte dich auch interessieren

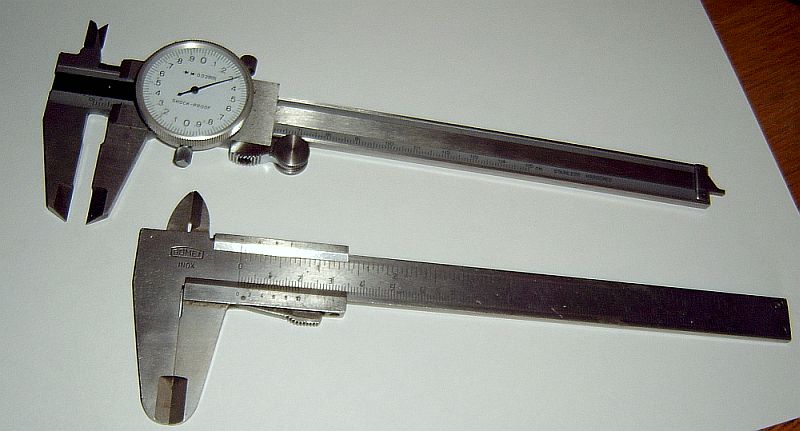

Titelbild: K@rl (Karl Gruber), CC BY-SA 3.0, via Wikimedia Commons
