Ein falsch gewähltes Verlängerungskabel auf der Baustelle kann zu Stromschlag, Brand oder Überhitzung führen. Ein günstiges Haushaltskabel auf die Baustelle mitzubringen ist riskant. Dieser Artikel zeigt, worauf bei der Wahl von Verlängerungskabeln, Kabeltrommeln und Steckdosenleisten für Bau-, Handwerks- und Fertigungsumgebungen zu achten ist, mit konkreten Produktempfehlungen aus mehreren europäischen Marken.
So wählen Sie das richtige Verlängerungskabel
① Leitungsquerschnitt und zulässiger Strom
Baustellenkabel haben im Vergleich zu Haushaltskabeln einen dickeren Leiterquerschnitt und einen entsprechend höheren zulässigen Strom. Ist der Querschnitt zu gering, drohen bei Überlast Erwärmung und im schlimmsten Fall Brand.
【Richtwerte nach Leitungsquerschnitt, Gummischlauchleitung H05RN-F/H07RN-F】
0,75mm² → max. ca. 10A (2.300W) / 1,0mm² → max. ca. 13A (3.000W) / 1,5mm² → max. ca. 16A (3.680W) / 2,5mm² → max. ca. 20A (4.600W) (Richtwerte, in der Praxis abhängig von Leitungslänge und Umgebungstemperatur)
Auf Baustellen ist der Stromverbrauch von Elektrowerkzeugen (Winkelschleifer, Kompressor, Schweißgerät usw.) hoch, daher wird ein Querschnitt von mindestens 1,5mm² empfohlen. Die im Haushalt verbreiteten dünnen 0,75mm²-Kabel sind für den Einsatz größerer Baustellenwerkzeuge ungeeignet.
② Schutzkontakt (Erdung)
In der EU sind Standard-Schuko-Steckdosen bereits serienmäßig geerdet, anders als etwa in Japan, wo ungeerdete zweipolige Steckdosen im Haushalt weit verbreitet sind. Bei europäischen Verlängerungskabeln ist die Erdung also in aller Regel bereits Standard und muss nicht gesondert ausgewählt werden. Wichtiger ist zu prüfen, ob das angeschlossene Gerät tatsächlich einen Schutzleiteranschluss benötigt und ob Steckdose und Stecker zueinander passen.
③ Innen- oder Außenbereich (Schutzart)
Für Baustellen im Freien, auf dem Bauernhof oder bei Außenveranstaltungen, wo Wasser oder Regen einwirken kann, wählen Sie ein Verlängerungskabel mit Außenschutz (IP44 oder höher). Innenkabel führen bei Regen oder Feuchtigkeit zu Kriechstrom oder Kurzschluss. Prüfen Sie, ob der Steckdosenbereich eine spritzwassergeschützte Klappe hat und ob eine IP-Schutzart (IP44, IP54 usw.) angegeben ist.
④ Kabeltrommel oder einfaches Kabel
Verlängerungskabel und Kabeltrommeln dienen beide der Stromverteilung, unterscheiden sich aber im Einsatzzweck. Ein Verlängerungskabel eignet sich für Transport und Verlegung an engen Stellen bei kurzen bis mittleren Distanzen (5–20m). Eine Kabeltrommel ist für lange Distanzen (20–50m) und feste Installation gedacht; viele Modelle verfügen über zusätzliche Sicherheitsfunktionen wie Temperaturfühler oder integrierten FI-Schutzschalter.
⑤ Wann ein FI-Schutzschalter (RCD) sinnvoll ist
Auf Baustellen mit viel Wasser, Feuchtigkeit oder Staub ist ein Verlängerungskabel mit integriertem FI-Schutzschalter (Fehlerstrom-Schutzeinrichtung, RCD) sinnvoll. Ein FI-Schutzschalter erkennt einen Fehlerstrom (in der Regel ab 30mA für den Personenschutz) und trennt sofort die Stromversorgung, um Stromschläge zu verhindern.
Fehler beim Einsatz von Verlängerungskabeln auf der Baustelle [Verbotsliste]
MenaEine aufgerollte Kabeltrommel unter hoher Last zu betreiben, ist einer der häufigsten Anwendungsfehler auf Baustellen — das aufgewickelte Kabel kann sich durch Induktionseffekte deutlich stärker erwärmen als ein ausgerolltes.
【Fehler 1】Kabeltrommel aufgerollt für ein Gerät mit hoher Leistung verwenden → Das Kabel kann sich erhitzen und Feuer fangen. Bei leistungsstarken Geräten das Kabel immer vollständig abrollen.
【Fehler 2】Schwere Gegenstände auf das Verlängerungskabel stellen oder es in Türen/Fenstern einklemmen → Das Kabel wird beschädigt, was zu Kabelbruch oder Kurzschluss führen kann.
【Fehler 3】Ein dünnes Haushaltskabel (unter 0,75mm²) an leistungsstarken Werkzeugen wie Winkelschleifer oder Kompressor verwenden → Der zulässige Strom wird überschritten, was zu Überhitzung führt.
【Fehler 4】Mehrere Verlängerungskabel hintereinanderschalten (Kabelverlängerung durch Aneinanderreihen) → Spannungsabfall und Überlastrisiko steigen. Grundsätzlich nur eine einzige Verlängerung verwenden.
【Fehler 5】Ein Innenkabel im Freien verwenden → Da es nicht wasser-/spritzgeschützt ist, besteht bei Regen oder Feuchtigkeit die Gefahr von Kriechstrom.
Eine Nutzung des Verlängerungskabels über seine Nennwerte (Spannung × Strom) hinaus kann zudem gegen die geltenden Sicherheitsvorschriften verstoßen. Prüfen Sie stets die Nennwertangaben des Produkts.
Normen und Kabeltypen (CE/VDE/H05RN-F usw.)
CE-Kennzeichnung und VDE-Prüfzeichen
In der EU in Verkehr gebrachte Verlängerungskabel und Steckdosenleisten müssen die CE-Kennzeichnung tragen, die die Konformität mit den geltenden EU-Richtlinien bestätigt. Das freiwillige VDE-Prüfzeichen des Verbands der Elektrotechnik ist ein zusätzlicher Qualitäts- und Sicherheitsnachweis, der bei vielen Markenprodukten zu finden ist.
Gummischlauchleitungen für Baustelle und Außenbereich
H05RN-F und H07BQ-F sind Gummischlauchleitungen, die europaweit für mobile Anwendungen im Freien und auf Baustellen genormt sind. Sie sind robust, flexibel bei Kälte und beständig gegen Öl und mechanische Beanspruchung. Je größer der Leitungsquerschnitt (mm²), desto höher der zulässige Strom.
Empfohlene Verlängerungskabel und Steckdosenleisten für die Baustelle
Die folgenden fünf Produkte stammen aus vier verschiedenen europäischen Herstellern und decken unterschiedliche Vergleichsachsen ab: Kabellänge, Schutzart, integrierter FI-Schutz und Anzahl der Steckdosen.

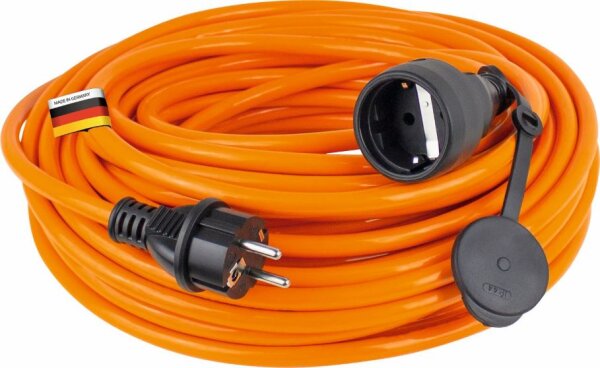

as-Schwabe H07BQ-F Baustellen-Verlängerungskabel 10m IP44
MenaPanzerleitungen vom Typ H07BQ-F gelten als besonders robust gegenüber mechanischer Belastung (Überfahren, Quetschen) und sind auf vielen Baustellen die Standardwahl für kurze bis mittlere Distanzen.
Diese 10m-Panzerleitung von as-Schwabe hat die Schutzart IP44 und ist mit robustem Schutzkontaktstecker und -kupplung inklusive Schutzkappe ausgestattet. Die orange Signalfarbe erhöht die Sichtbarkeit auf der Baustelle.
Für kurze bis mittlere Distanzen und häufigen Standortwechsel ist ein einfaches Kabel wie dieses die praktischere Wahl gegenüber einer Kabeltrommel — es lässt sich leichter transportieren und an engen Stellen verlegen.
Brennenstuhl Garant IP44 Kabeltrommel 25m (Überhitzungsschutz)
MenaEin integrierter Überhitzungsschutz schaltet die Stromzufuhr automatisch ab, falls das aufgerollte Kabel zu heiß wird — eine sinnvolle zweite Sicherheitsebene, falls doch einmal vergessen wird, vollständig abzurollen.
Diese Kabeltrommel von Brennenstuhl bietet 25m Kabel, Schutzart IP44 und drei Schutzkontakt-Steckdosen. Für lange Distanzen und feste Installationen in Werkstatt oder auf großen Baustellen ist eine Kabeltrommel gegenüber einem einfachen Kabel die praktischere Wahl, da sich das Kabel platzsparend aufwickeln lässt.
Bei leistungsstarken Geräten (Winkelschleifer, Schweißgerät usw.) muss das Kabel dennoch immer vollständig abgerollt werden, auch wenn ein Überhitzungsschutz vorhanden ist.
Brennenstuhl Personenschutz-Adapter BDI-A 2 30 IP54
MenaEin zwischengesteckter FI-Adapter ist eine kostengünstige Möglichkeit, ein bereits vorhandenes Verlängerungskabel ohne eigenen FI-Schutz nachzurüsten, statt gleich ein komplett neues Kabel anzuschaffen.
Dieser tragbare FI-Schutzadapter von Brennenstuhl wird zwischen Steckdose und Verlängerungskabel gesteckt und ergänzt eine Fehlerstromschutz-Funktion (30mA). Mit IP54-Schutzart ist er auch für den Außeneinsatz geeignet.
In feuchten oder nassen Umgebungen (Baustellen, Malerarbeiten, Tiefbau) ist ein solcher Adapter eine sinnvolle Ergänzung, wenn das verwendete Kabel selbst keinen eingebauten FI-Schutz hat.
Hama Steckdosenleiste 6-fach mit Überspannungsschutz
MenaEin Überspannungsschutz reagiert auf kurzzeitige Spannungsspitzen (etwa durch nahe Blitzeinschläge), nicht auf Fehlerströme — er ersetzt also keinen FI-Schutzschalter, ergänzt ihn aber sinnvoll für empfindliche Elektronik.
Diese Steckdosenleiste von Hama bietet sechs einzeln schaltbare, um 45° gedrehte Schutzkontakt-Steckdosen mit Überspannungsschutz und 1,4m Kabel. Für kompakte Baubüros oder Werkstätten geeignet, um mehrere Geräte wie Rechner, Ladegeräte oder Überwachungskameras gleichzeitig zu betreiben.
Die um 45° gedrehten Steckdosen schaffen mehr Platz für große Netzteile und Ladegeräte, die bei geraden Steckdosenreihen oft benachbarte Plätze blockieren.

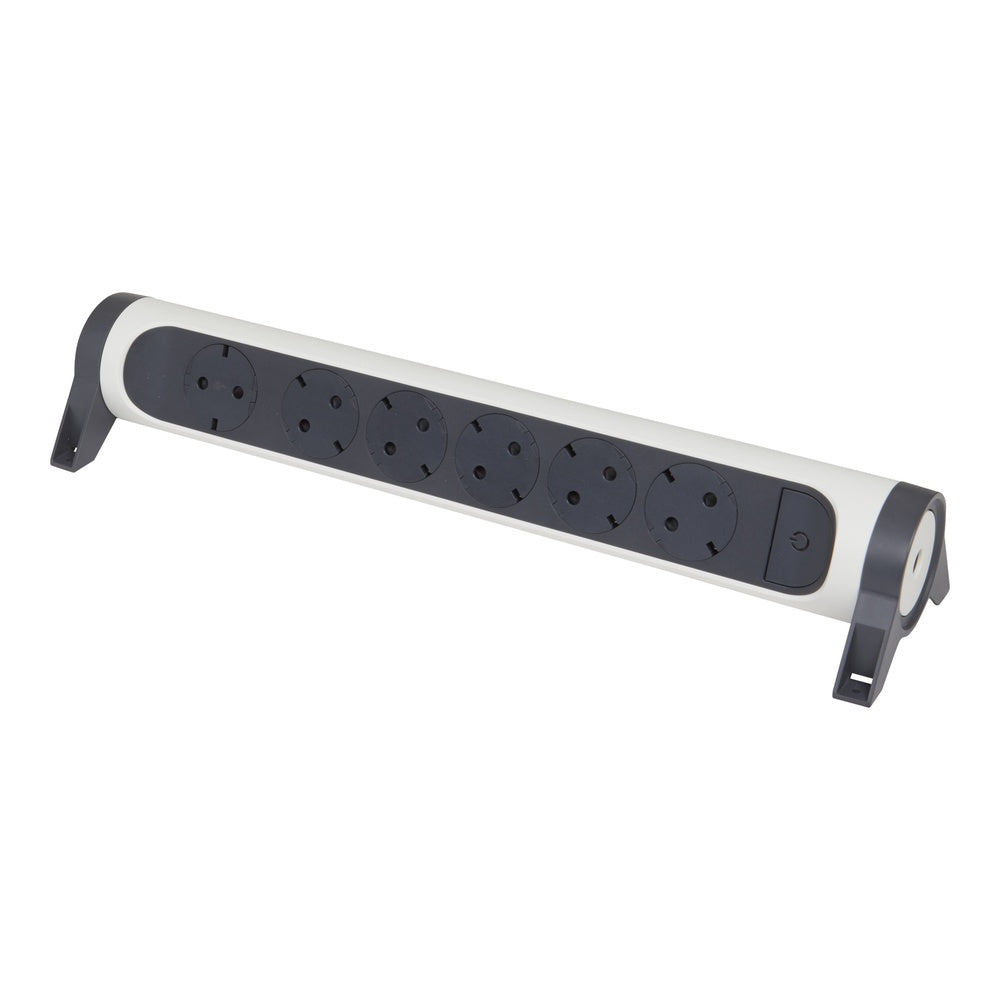

Legrand Steckdosenleiste 6-fach mit Schalter
MenaSteckdosenleisten mit drehbaren, schräg angeordneten Buchsen lösen ein alltägliches Problem: Dass sich sperrige Netzteile und Ladegeräte gegenseitig blockieren, wenn alle Steckdosen in einer geraden Reihe angeordnet sind.
Diese Steckdosenleiste von Legrand bietet sechs drehbare Schutzkontakt-Steckdosen (45°-Winkel, eine davon 90° für besonders breite Stecker) mit Ein/Aus-Schalter. Sie eignet sich zur Wand- oder Tischmontage in Baubüro, Werkstatt oder Lager.
Anders als die oben genannten Modelle hat diese Ausführung keinen Überspannungsschutz und kein eigenes Kabel (Direktanschluss an die Steckdose) — ein Beispiel dafür, dass sich Steckdosenleisten trotz ähnlicher Bauform stark in ihrem Funktionsumfang unterscheiden können. Prüfen Sie vor dem Kauf genau, welche Schutzfunktionen Sie tatsächlich benötigen.
Zusammenfassung: 3 Punkte für die richtige Wahl auf der Baustelle
Bei Verlängerungskabeln für die Baustelle liegen Sie mit diesen drei Punkten selten falsch: ① Leitungsquerschnitt (mindestens 1,5mm²), ② bei Außeneinsatz Schutzart IP44 oder höher, ③ bei Bedarf ein Modell mit FI-Schutzschalter oder ein nachrüstbarer FI-Adapter.
Aus Sicherheitsgründen sollten Sie den „Baustelleneinsatz von Haushalts-Steckdosenleisten“ vermeiden. Kabeltrommeln spielen ihre Stärken bei langen Distanzen und fester Installation aus, während einfache Kabel für den häufigen Standortwechsel praktischer sind. Alle in diesem Artikel vorgestellten Produkte sind zum Zeitpunkt der Veröffentlichung aktuelle, auf Amazon erhältliche Produkte.
